![Yamaha 01V96VCM [29/320] Выбор рабочих режимов](/img/pdf.png)
Yamaha 01V96VCM [29/320] Выбор рабочих режимов
![Yamaha 01V96VCM [29/320] Выбор рабочих режимов](/views2/1014126/page29/bg1d.png)
31
01V96 Версия 2 — Руководство Пользователя
1-16 17-32 MASTER REMOTE
LAYER

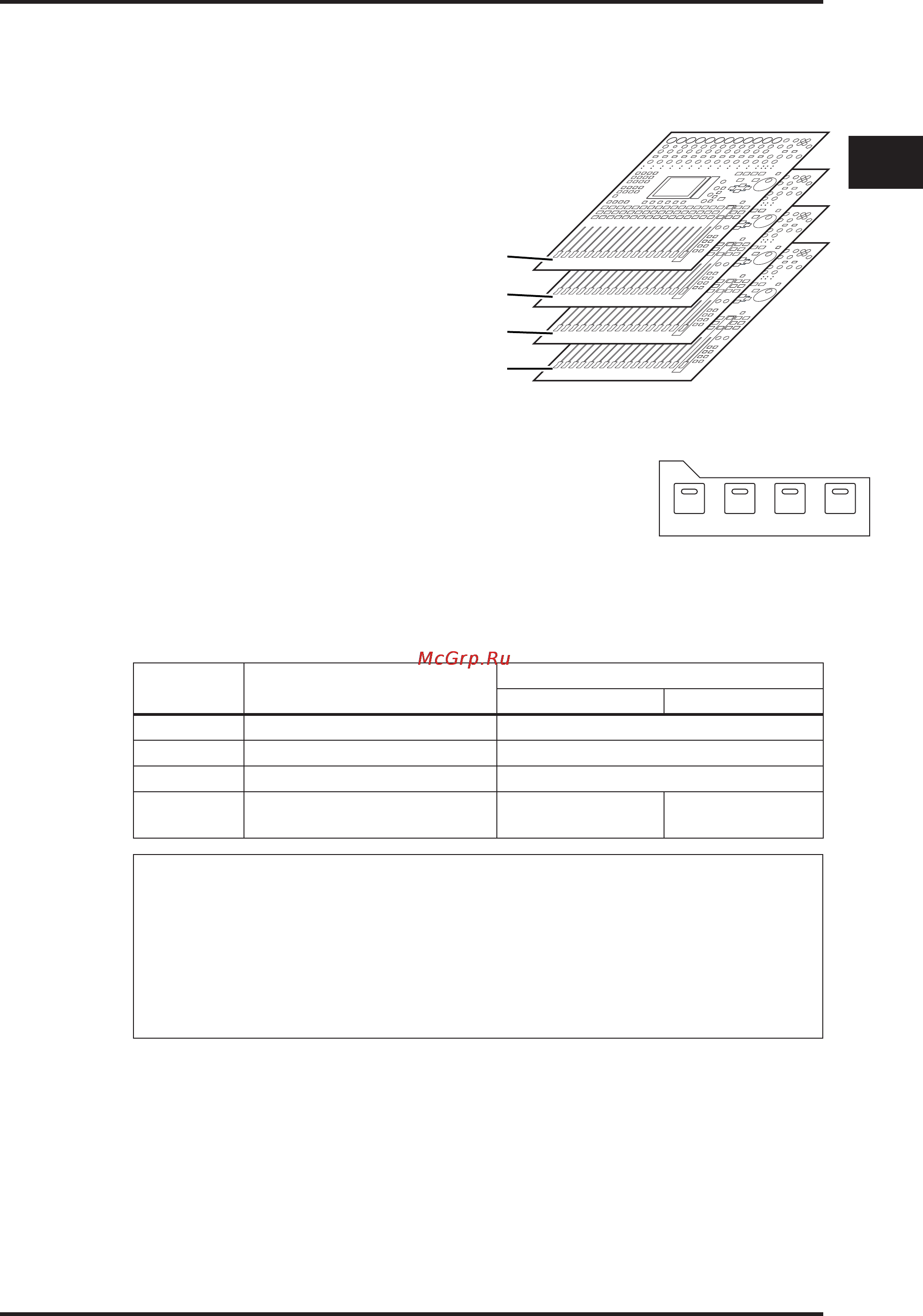

Выбор Рабочих Режимов
3
Основные Операции
Выбор Рабочих Режимов
Входные/Выходные Каналы (Input/Output Channels), Выходы Шин (Bus Outs) и
Дополнительные выходы (Aux Outs) структурированы в рабочие режимы (layers) так, как
проиллюстрировано ниже. Всего доступно четыре режима.
Режим Входных Каналов 1-16
Режим Входных Каналов 17-32
Мастер-режим
Дистанционный режим
Текущий рабочий режим (layer) определяет функцию канальных
линеек, кнопок [SEL], кнопок [SOLO], кнопок [ON] и фейдеров.
Используйте кнопки LAYER для выбора режима работы, с
которым используются контроллеры канальных линеек.
Следующая таблица показывает доступные рабочие режимы при использовании кнопки
LAYER, и параметры, которыми Вы можете управлять, используя контроллеры канальных
линеек.
Кнопки LAYER Рабочие режимы (Layers)
Канальные Линейки
1- 8 9- 16
Кнопка [1-16] Режим работы с Входными Каналами 1-16 Вход ные Каналы 1-16
Кнопка [17-32] Режим работы с Входными Каналами 17-32 Входные Каналы 17-32
Кнопка [REMOTE] Дистанционный режим (Remote) Работа зависит от устройства назначения (см. стр. 189).
Кнопка [MASTER] Мастер-режим (Master) Дополнительная Отправка
1-8
Выходная Шина
1-8
Примечание:
• Функция фейдера, каждой канальной линейки зависит от выбранного режима
Фейдера (Fader) (см. стр. 33).
• Кнопка STEREO [SEL], кнопка [ON] и фейдер [STEREO] всегда управляют
выходным стерео сигналом - Stereo Out, независимо от рабочего режима (Layer).
• Кнопки ST IN [SEL], кнопки [SOLO], кнопки [ON] и регуляторы управления
уровнем всегда обслуживают каналы ST IN, выбранные кнопкой [ST IN]
независимо от установок рабочего режима (Layer).
