Компрессирование Стерео Выхода и Выходных Шин

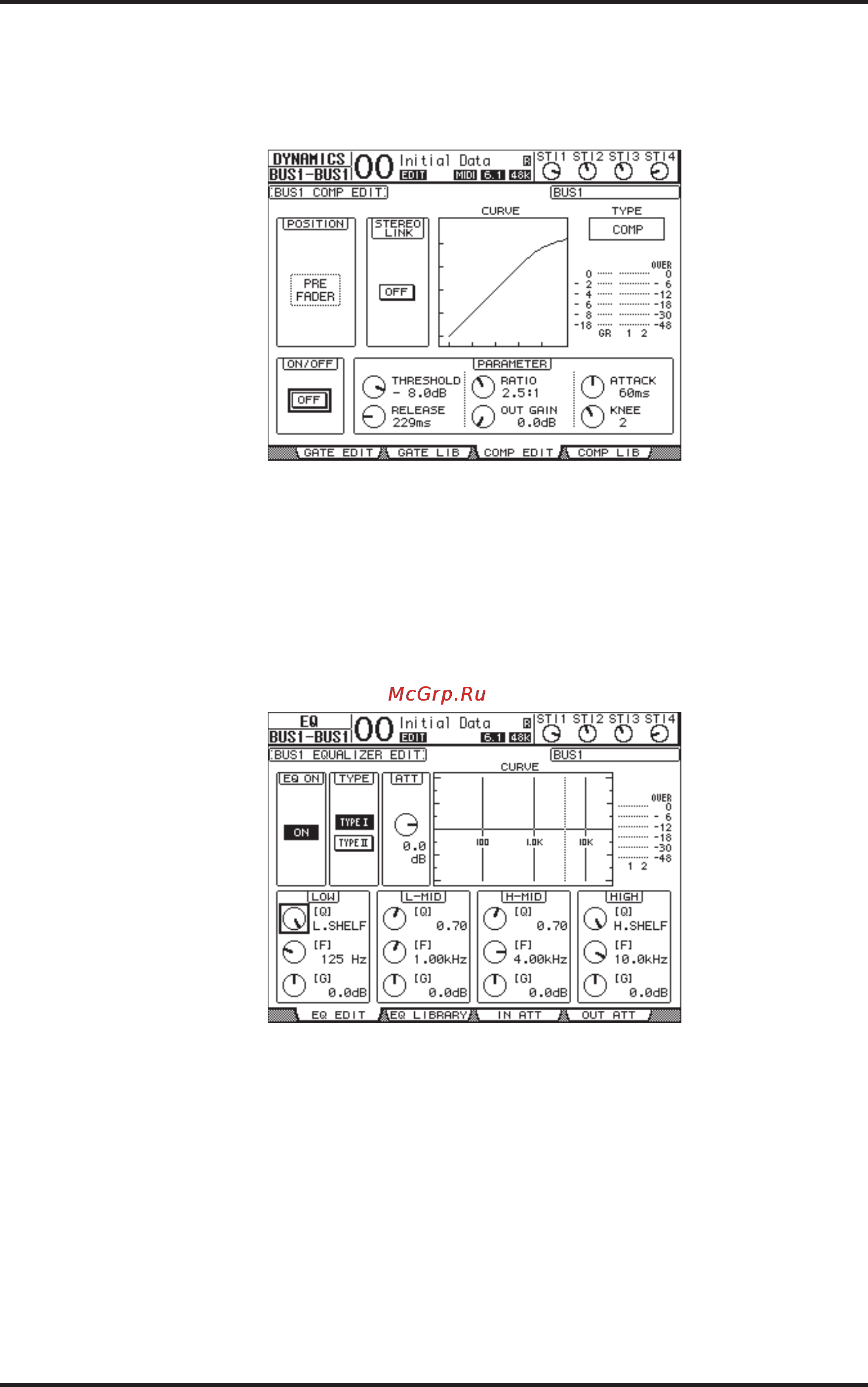

Для установки компрессоров на Стерео Выход и Выходные Шины 1-8, нажмите кнопку
[DYNAMICS], затем кнопку [F3], чтобы отобразить страницу Dynamics | Comp Edit, и
используйте кнопки [SEL] для выбора Стерео Выхода или Выходной Шины 1-8.
Параметры на этой странице (и процедура их установки) аналогичны таковым для
Входных Каналов (см. стр. 82).
Эквалайзация Стерео Выхода и Выходных Шин
Чтобы установить EQ для Стерео Выхода и Выходных Шин 1-8, нажмите кнопку DISPLAY
ACCESS [EQ], затем нажмите кнопку [F1], чтобы отобразить страницу EQ | EQ Edit, и
используйте кнопки [SEL]для выбора Стерео Выхода или Выходной Шины 1-8.
Параметры на этой странице (и процедура их установки) аналогичны таковым для
Входных Каналов (см. стр. 84). Обратите внимание, что Стерео Выход не имеет параметра
STEREO LINK.
