229
01V96 Версия 2 — Руководство Пользователя
3
12
Другие Функции
19
Другие Функции
19 Другие Функции
Эта глава описывает различные функции 01V96.
Изменение Названий Входных и Выходных Каналов
При желании, Вы можете изменить заданное по умолчанию название входных каналов
(Входные Каналы 1-32, Каналы ST IN 1-4) и выходных каналов (Дополнительные Выходы
1-8, Выходные шины 1-8, Стерео Выход).
Изменение Названий Входных Каналов

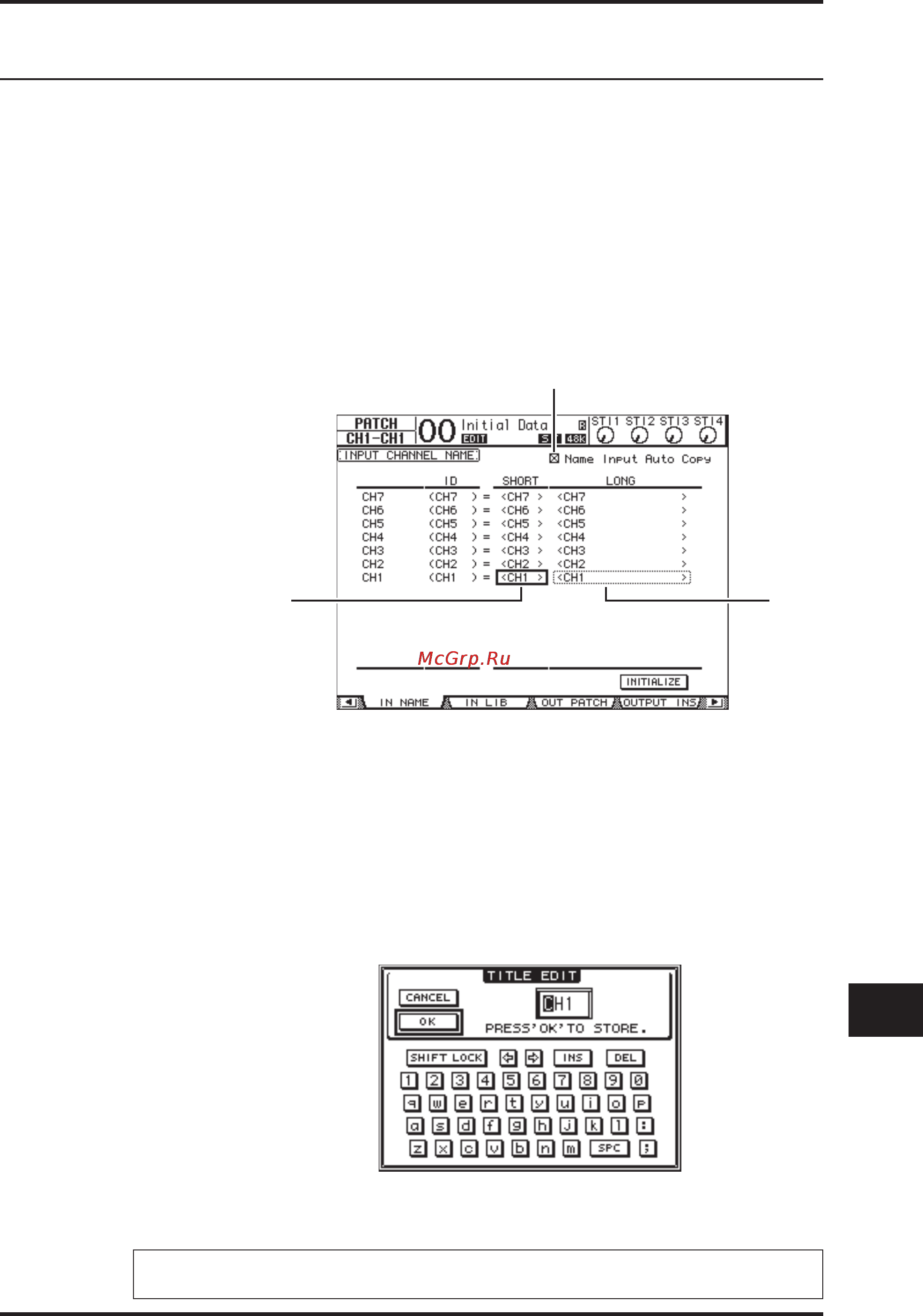

1 Нажмите кнопку DISPLAY ACCESS [PATCH] несколько раз до появления на дисплее
страницы Patch| In Name.
ID канала, Сокращенные названия и Полные названия перечислены слева направо на
странице. Вы можете определить Сокращенное название в ячейках параметра () в
средней колонке, а полное название в ячейках параметра () в правой колонке.
2 Переместите курсор в ячейку параметра, затем, используя колесо ввода данных или
кнопки [INC]/[DEC], выберите порт, название которого Вы хотите изменить.
3 Нажмите [ENTER].
Появится окно Редактирования Названия (Title Edit), которое дает Вам возможность
редактировать название.
4 Отредактируйте название, переместите курсор в кнопку OK, затем нажмите [ENTER].
Теперь новое название эффективно.
Замечание: Отредактированное название сохраняется в библиотеке Входного
Патчирования.
