186
01V96 Версия 2 — Руководство Пользователя
1
3
4
2
Глава 16 — Библиотеки
No. Название Пресета Тип Описание
31 Click Erase EXPAND
Экспандер, для удаления нежелательных щелчков с трека, которые могут произ-
водиться от наушников.
32 Announcer COMPAND-H Жесткий компандер для снижения уровня музыки, когда говорит диктор.
33 Limiter1 COMPAND-S Мягкий компандер с медленной реализацией.
34 Limiter2 COMP Компрессор “пиковой остановки”.
35 Total Comp1 COMP
Компрессор для снижения общего уровня громкости. Используется на стерео
выходе во время сведения, или с парными Входными или Выходными Каналами.
36 Total Comp2 COMP Вариант пресета 35, но с большим количеством сжатия.
Библиотека Эквалайзера
Эта библиотека дает возможность Вам сохранять и вызывать настройки параметров EQ
для Входных Каналов, Выходные Шин 1-8, Дополнительных Выходов 1-8 и Стерео Выхода.
Библиотека содержит 40 пресетных блоков памяти и 160 пользовательских (читаемых и
перезаписываемых) блоков памяти. Руководствуйтесь следующими инструкциями для
использования библиотеки EQ.

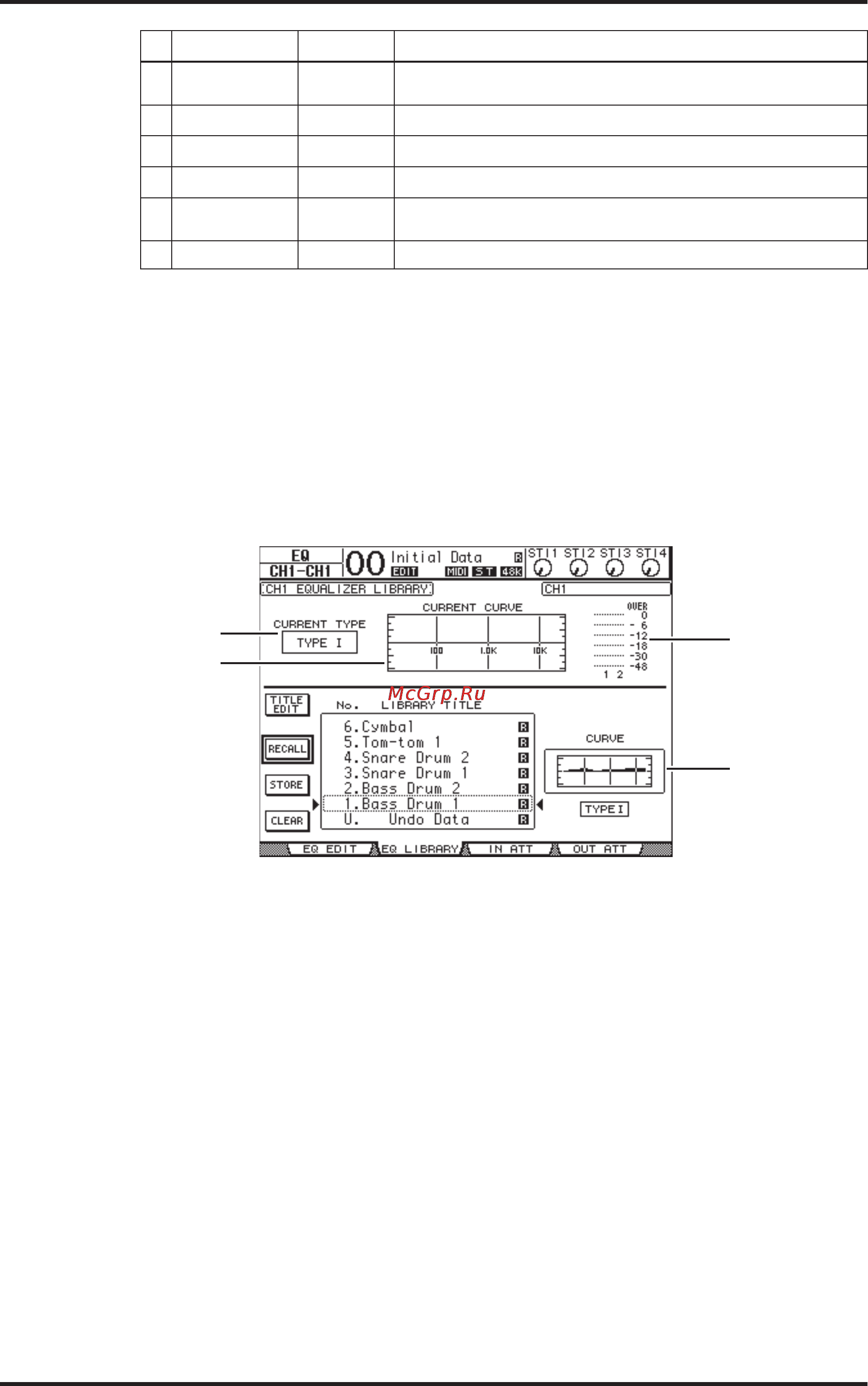

1 Нажмите кнопку DISPLAY ACCESS [EQ], затем кнопку [F2].
Появится страница EQ | EQ Library.
CURRENT TYPE
Этот параметр отображает выбранный тип EQ канала (TYPE I или II).
CURRENT CUR
Этот график отображает текущую кривую EQ.
Индикаторы уровня
Эти индикаторы показывают уровень сигнала после прохождения эквалайзера (post-EQ)
выбранного канала и его парного канала доступного партнера пары.
Секция Type & Curve (Тип и Кривая)
Здесь отображаются тип и кривая выбранной программы EQ.
2 Используйте кнопки LAYER, чтобы выбрать режим, затем нажимайте кнопки [SEL],
чтобы выбрать каналы.
Вы можете теперь сохранить настройки параметров выбранного эквалайзера канала или
вызвать блоки памяти библиотеки EQ на каналы. См. стр. 175.
