123
01V96 Версия 2 — Руководство Пользователя
Выходное патчирование
10
Входное и Выходное Патчирование
Выходное Патчирование
Сигналы Стерео Выхода (Stereo Out), Выходных шин (Bus Out) 1-8, Дополнительных
Выходов (Aux Out) 1-8 могут быть направлены к любым выходам, выходам каналов ADAT
OUT и выходам каналов слота.

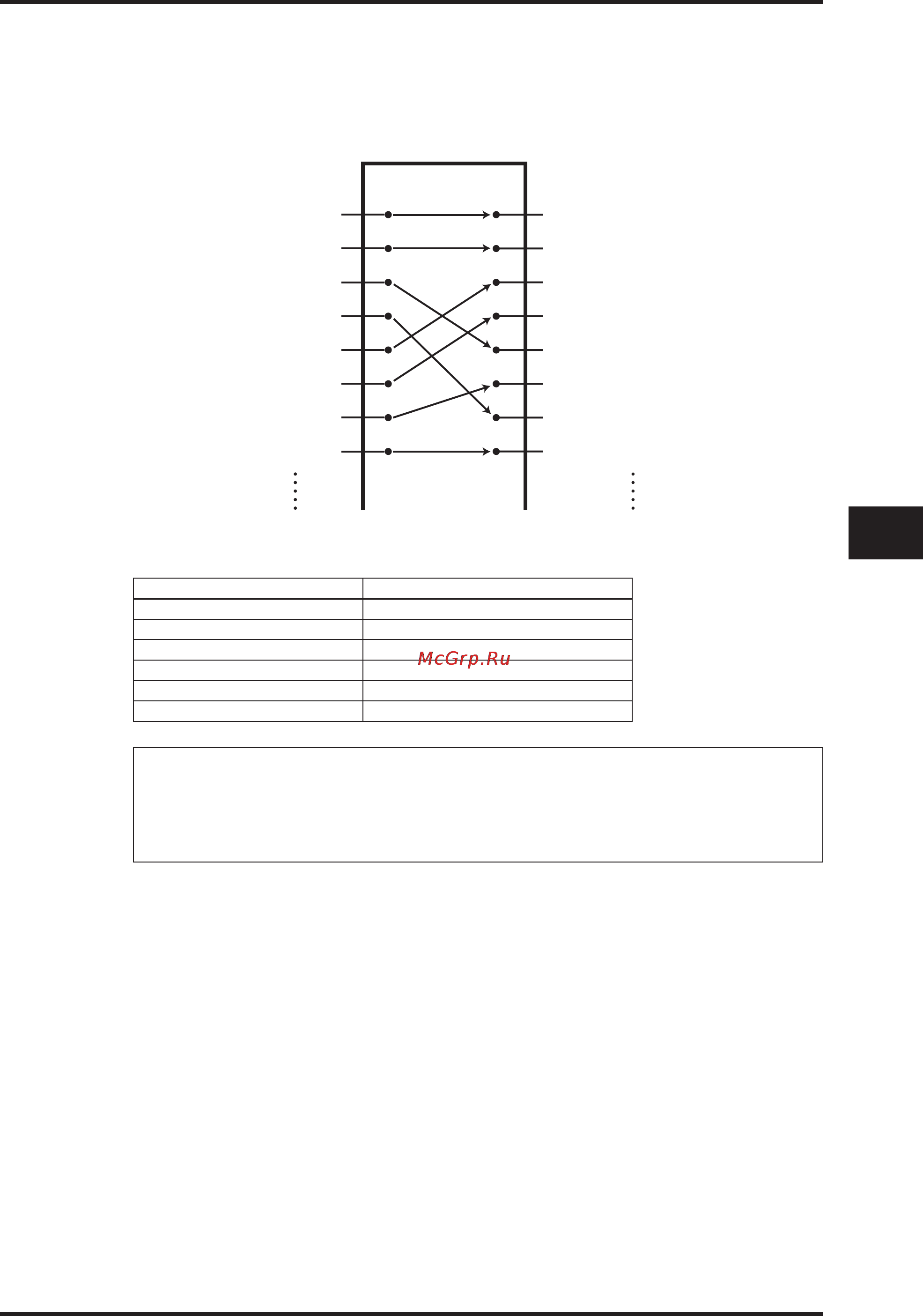

Примеры Патчей:
Выходное патчирование
Дополнительная Отправка 1 Разъем OMNI Out 1
Дополнительная Отправка 2 Разъем OMNI Out 2
Дополнительная Отправка 3 Разъем OMNI Out 3
Дополнительная Отправка 4 Разъем OMNI Out 4
Дополнительная Отправка 5 Разъем OMNI Out 1
Дополнительная Отправка 6 Разъем OMNI Out 2
Дополнительная Отправка 7 Разъем OMNI Out 3
Дополнительная Отправка 8 Разъем OMNI Out 4
По умолчанию, следующие сигнальные маршруты направлены (патчированы) к выходам,
выходам каналов ADAT OUT и выходам каналов слота:
Выходные разъемы и каналы слота Сигнальный поток
Выходы каналов ADAT OUT 1-8 Выходные Шины 1-8
Каналы Слота 1-8 Выходные Шины 1-8
Каналы Слота 9-16 Выходные Шины 1-8
Разъемы OMNI OUT 1-4 Дополнительные Выходы 1-4
2TR OUT DIGITAL (L) Стерео Выход L
2TR OUT DIGITAL (R) Стерео Выход R
Замечание:
• Вы можете направить сигнал на несколько выходов.
• Вы можете сохранить параметры Выходного Патчирования в библиотеке
Выходного Патчирования (Output Patch). Обратитесь к Главе 16 для получения
дополнительной информации.
При желании Вы можете изменить эти патчи. Процедура выходного патчирования
(выходного сигнального коммутирования) зависит от выходных разъемов и слотов.
