140
01V96 Версия 2 — Руководство Пользователя
BUS1 (L)
BUS2 (R)
BUS3 (Ls)
BUS4 (Rs)
BUS5 (C)
BUS6 (LFE)
SURROUND
PA N
LFE LEVEL
SURROUND
PA N
LFE LEVEL
SURROUND
PA N
LFE LEVEL
8-TRACK DIGITAL
01V96
Глава 12 — Панорама Объемного Звука
Z Запись Панорамы Объемного Звука
Чтобы сделать запись перемещения панорамирования на цифровой MTR, направьте
Выходные шины на каналы ADAT OUT или выходные каналы слота, которые подключены
к цифровому MTR.

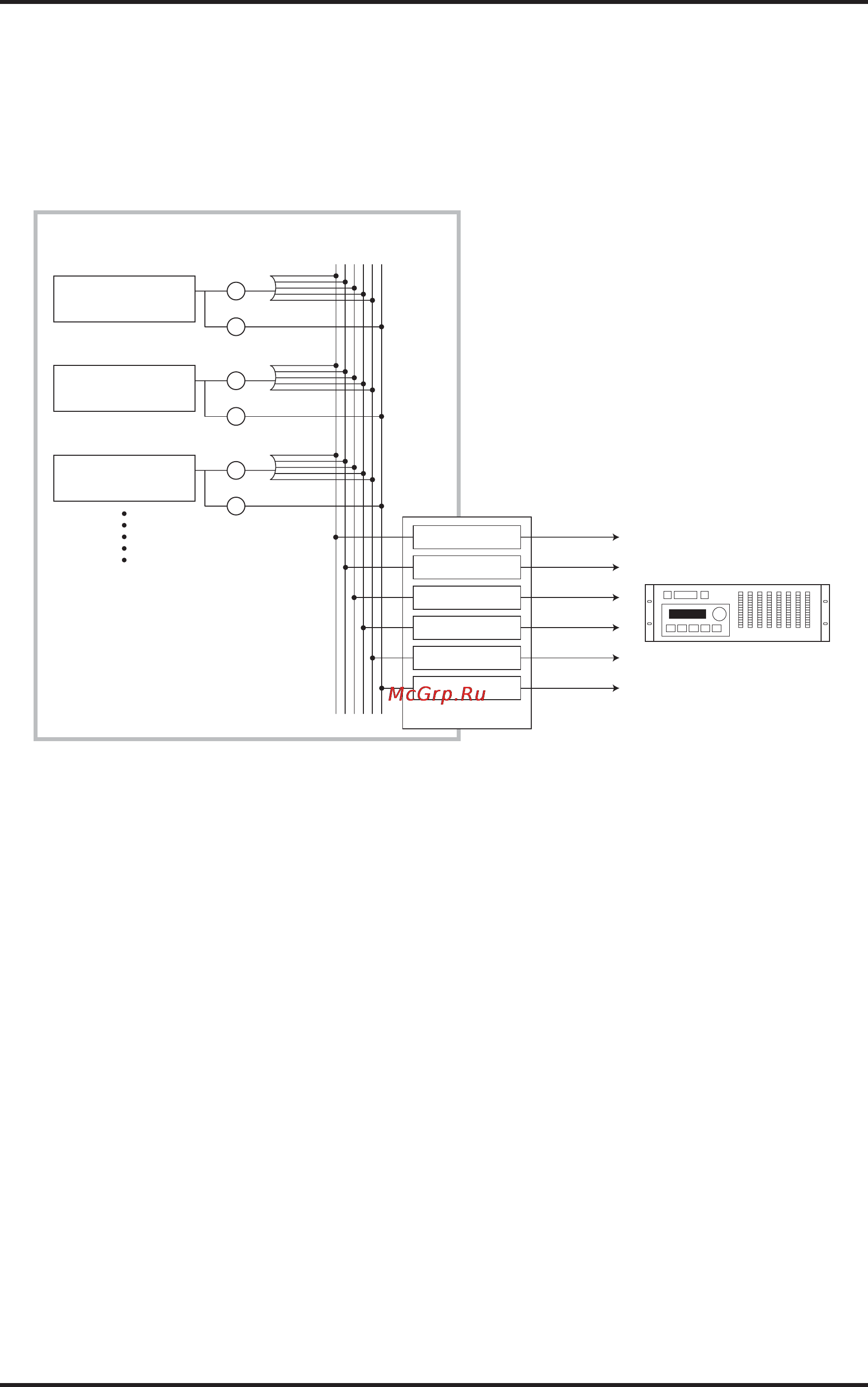

Следующая диаграмма иллюстрирует пример записи сигналов режима 5.1 на цифровой
MTR.
Трек 1
Трек 2
Трек 3
Трек 4
Трек 5
Трек 6
Входной Канал 1
Входной Канал 2
Входной Канал 3
Слот
Канал 1
Канал 2
Канал 3
Канал 4
Канал 5
Канал 6
MY8-TD и т.п.
Цифровой MTR
