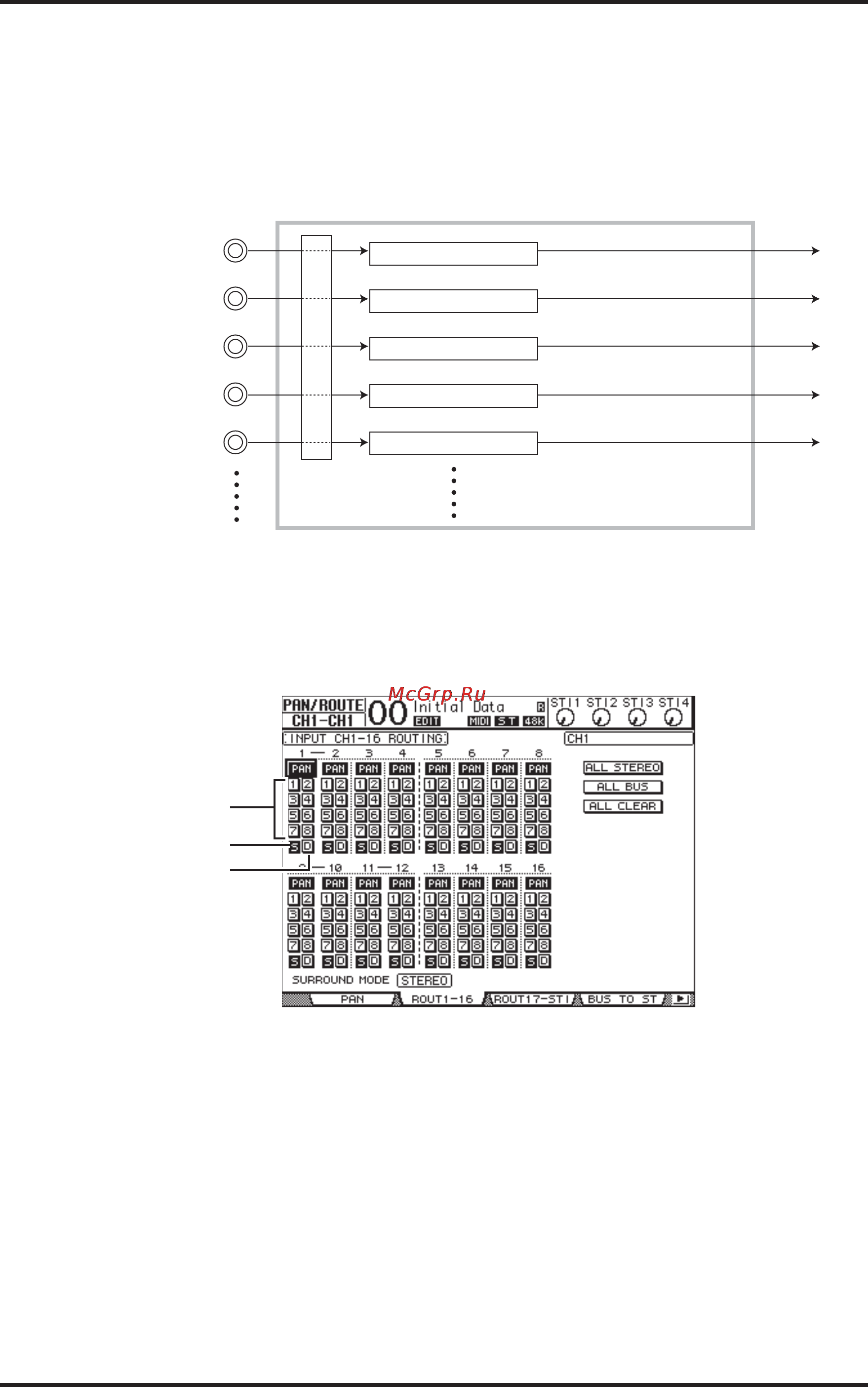

![Yamaha 01V96VCM [50/320] Кнопка d](/views2/1014126/page50/bg32.png)
52
01V96 Версия 2 — Руководство Пользователя
3
1
2
Глава 5 — Применение
• Использование Прямых Выходов (Direct Outs)
Каждый сигнал Входного Канала напрямую поступает в определенные выходные разъемы
и каналы. Используйте этот метод для прямого выхода сигналов Входных Каналов (Input
Channel) непосредственно на треки MTR.
Следующий пример иллюстрирует прямой выход сигналов из каналов ADAT OUT 1-5.
Рис.
Этот раздел описывает как направить сигналы, комбинируя два вышеприведенных метода
маршрутизации.
1 Нажмите кнопку DISPLAY ACCESS [PAN/ROUTING] несколько раз, чтобы отобразить
страницу Pan/Route | Rout1-16.
Эта страница позволит Вам выбрать Выходную Шину в качестве назначения сигнала для
каждого канала.
Эта страница содержит следующие кнопки:
Кнопки 1-8
Эти кнопки направляют сигналы Входных Каналов (Input Channel) на Шины (Buses) 1-8.
Вы можете выбрать любые кнопки.
Кнопка S
Эта кнопка направляет сигналы Входных Каналов на Стерео Шину (Stereo Bus).
Кнопка D
Эта кнопка направляет выходные сигналы Входных Каналов непосредственно на
определенные выходные разъемы и каналы.
Разъем INPUT 1 Входной канал 1
Разъем INPUT 2 Входной канал 2
Разъем INPUT 3 Входной канал 3
Разъем INPUT 4 Входной канал 4
Разъем INPUT 5 Входной канал 5
Разъем
ADAT OUT
Входной
патч
CH1
CH2
CH3
CH4
CH5
