101
01V96 Версия 2 — Руководство Пользователя
1
2
3
Установка Параметров Стерео Выхода и Выходных Шин 1-8 с Дисплея
8
Выходные Шины
Маршрутизация Сигналов Выходных Шин 1-8 на Стерео Шину.
Вы можете направлять сигналы Выходных Шин 1-8 на Выходы и Слоты 1/2, так же как
и на Стерео Шину. Вы можете регулировать уровень и параметры панорамирования
сигналов, направленных на Стерео Шину для каждой шины. Это удобно для
использования Выходных шин (1-8) как Групповую Шину (Group Bus).

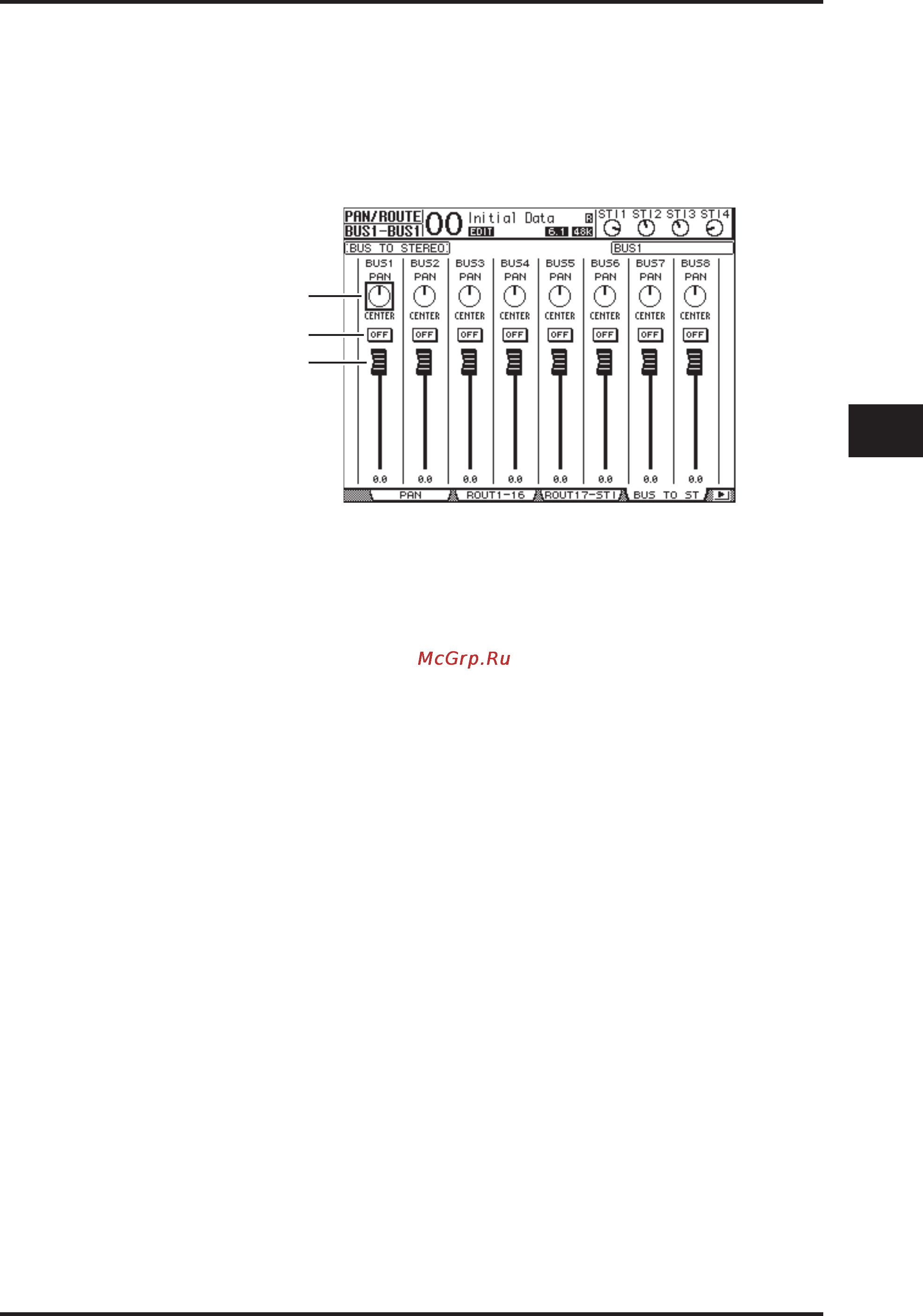

Чтобы направить сигналы Выходных Шин 1-8 на Стерео Шину, нажмите несколько раз
кнопку DISPLAY ACCESS [PAN/ROUTING], чтобы отобразить страницу Pan/Route
| Bus to St.
Переместите курсор в нужный параметр, который Вы хотите изменить. Затем, вращая
колесо ввода данных или нажимая кнопки [INC]/[DEC], измените установку.
TO ST PAN
Контроллеры панорамирования сигналов Выходных Шин 1-8 между левой и правой
шиной Стерео Выхода.
TO ST ON/OFF
Эти кнопки включают/выключают Выходные Шины 1-8, направляемые на Стерео Шину.
TO ST Фейдеры
Эти фейдеры устанавливают уровни Выходных Шин 1-8 для Стерео Шины.
