01V96 Версия 2 — Руководство Пользователя
Соединение Параметров EQ и Компрессора
13
Группировка Каналов и Соединение Параметров

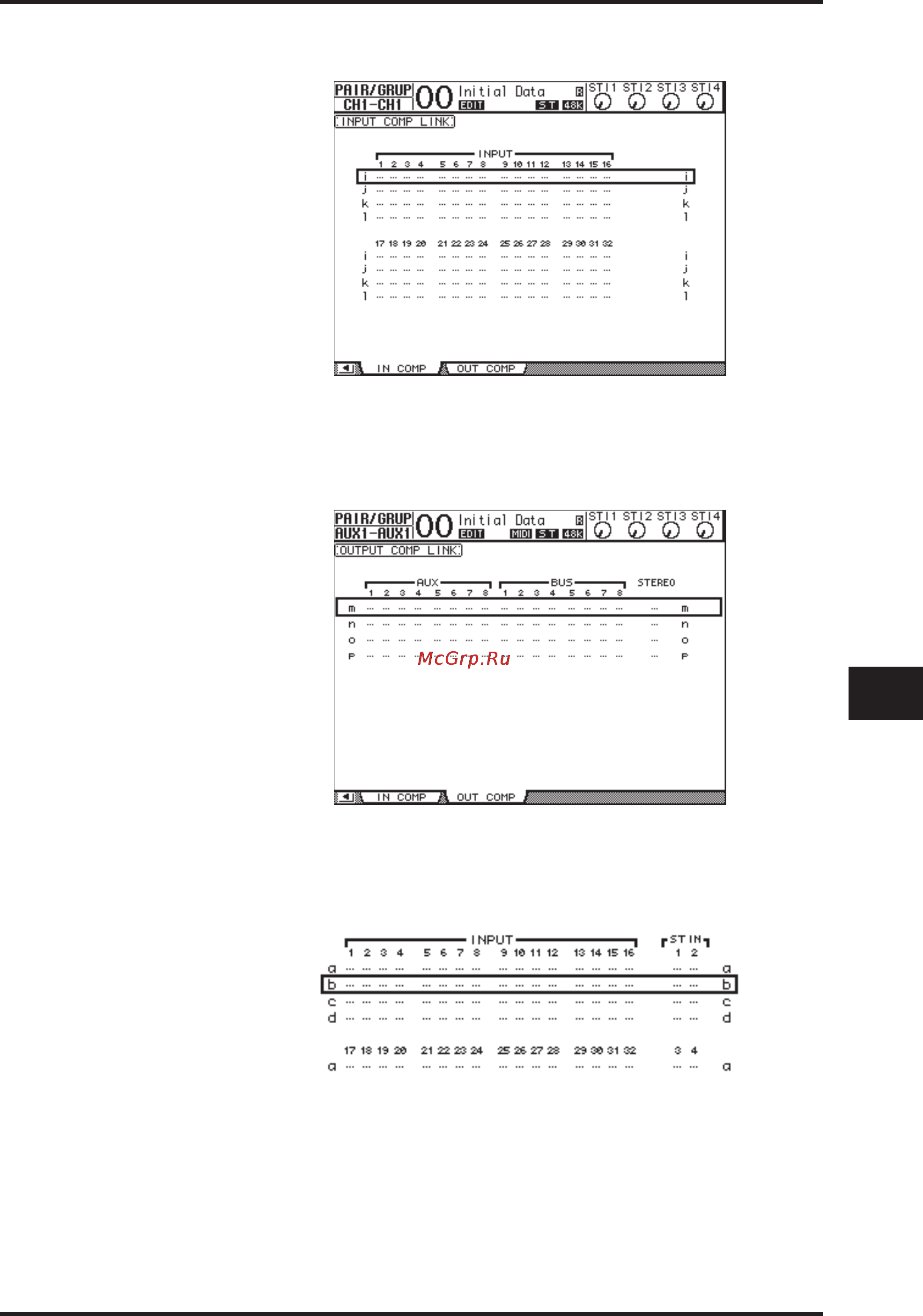

- Страница In Comp
Эта страница дает Вам возможность установить взаимосвязь Компрессора (i-l) для
Входных Каналов 1-32.
- Страница Out Comp
Эта страница дает Вам возможность установить взаимосвязь Компрессора (m-p) для
Выходных шин (1-8), Дополнительных Выходов (1-8) и Стерео Выхода.
2 Нажмите кнопку курсора вверх (M) или вниз (L), чтобы выбрать группу взаимосвязи,
к которой Вы хотите добавить каналы.
