236
01V96 Версия 2 — Руководство Пользователя
Глава 19 — Другие Функции
3 Переместите курсор в одну из ячеек параметра 1- 8, затем нажмите [ENTER].

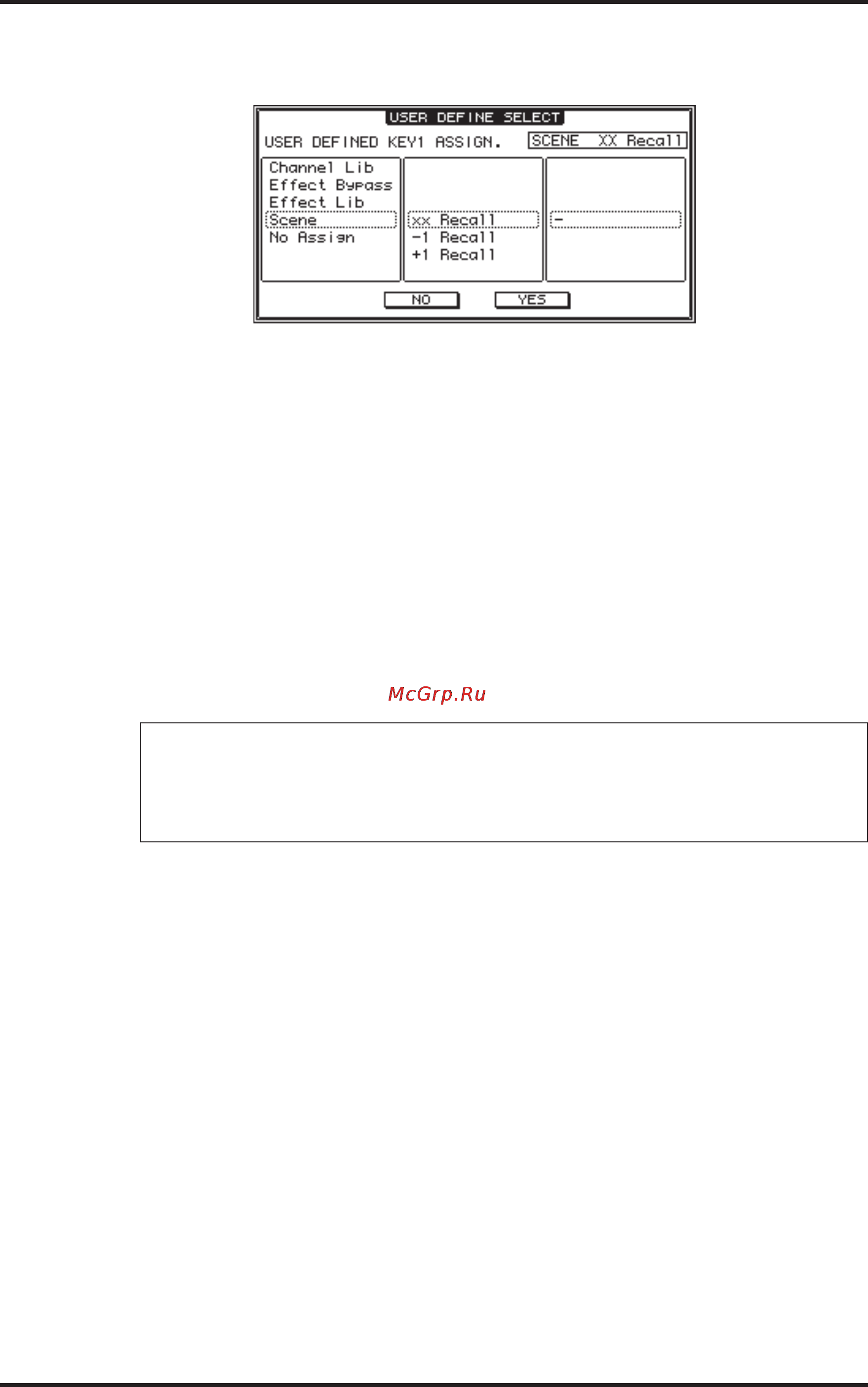

01V96 отображает окно User De ne Select, которое дает возможность назначить функции
на выбранные кнопки.
4 Переместите курсор в левый столбец, затем, вращая колесо ввода данных или
нажимая кнопки [INC] / [DEC], выберите функцию, которую Вы хотите назначить.
Функция выбрана, при появлении в пунктирном поле. На стр. 247 приведен полный
список назначаемых функций.
5 Аналогичным способом, установите средний и правый столбец.
Пункты, которые появляются в среднем и правом столбцах, изменяются в зависимости от
функции, выбранной в п.4.
6 Чтобы закрыть окно, переместите курсор в кнопку YES, затем нажмите [ENTER].
После закрытия окна, указанная функция будет назначена на выбранную кнопку User
De ned.
Чтобы отменить назначение, переместите курсор в кнопку CANCEL, затем нажмите
[ENTER].
7 Если Вы назначили функции, которые требуют номер (типа выбора Сцены или
библиотечной памяти), переместите курсор в дополнительную ячейку параметра,
отображаемую справа, и определите номер.
Замечание:
• Вы можете сохранить банки User De ned Keys на компьютерном жестком диске,
используя программу Studio Manager. Убедитесь, что скопировали важные данные.
• Вы можете также сохранить данные назначений на внешнем устройстве, типа
MIDI файлера, используя функцию передачи Массива Данных MIDI (см. стр. 226).
