35
01V96 Версия 2 — Руководство Пользователя
Измерения
3
Основные Операции

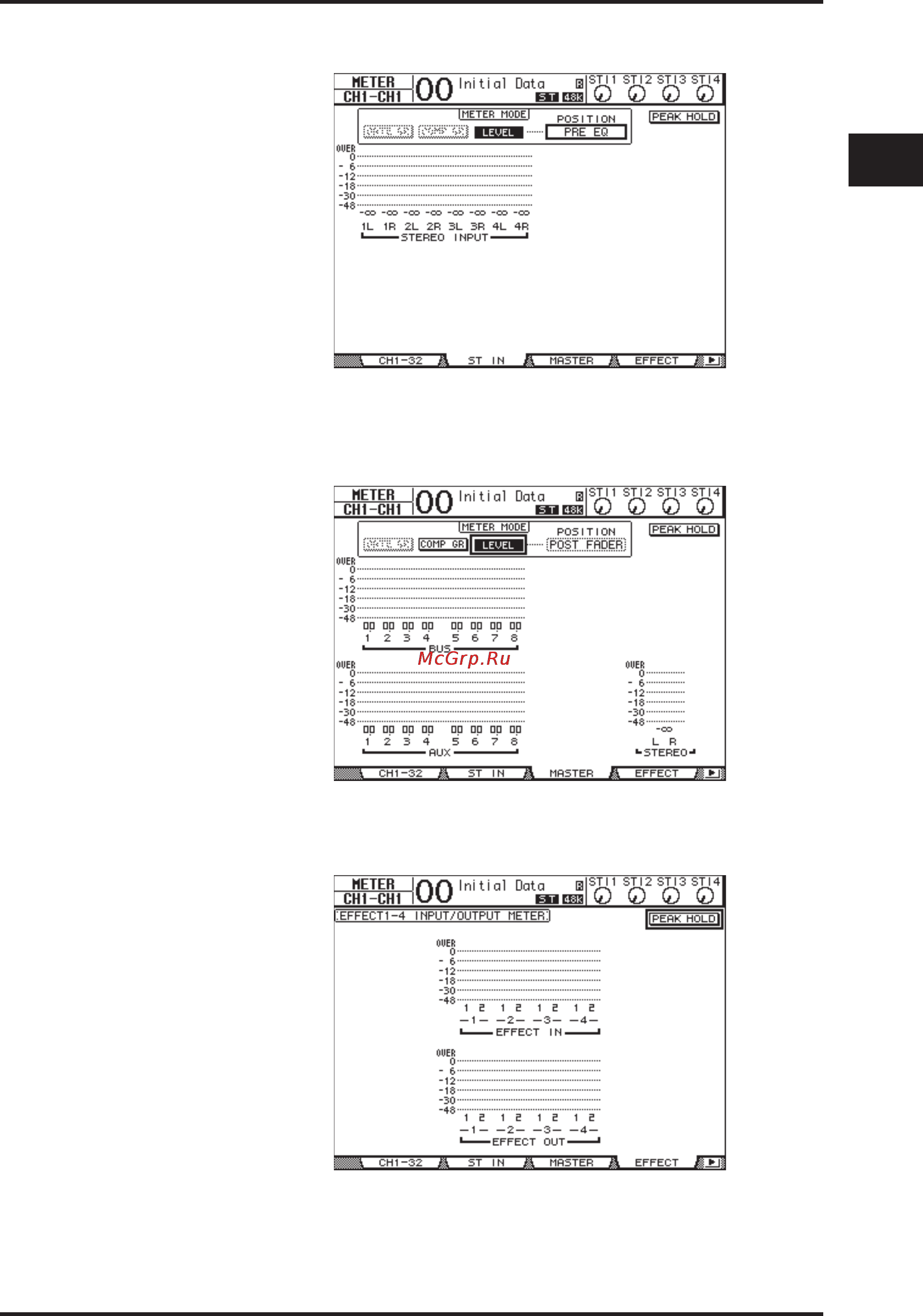

- Страница ST IN
Эта страница отдельно отображает уровни левых и правых Каналов ST IN 1-4.
- Страница Master
Эта секция отображает уровни всех Выходных Каналов (Aux Out 1-8, Bus Out 1-8,
Stereo Out).
- Страница E ect
Эта страница отображает входные и выходные уровни внутренних процессоров
эффектов 1-4.
