TÜRKÇE
98

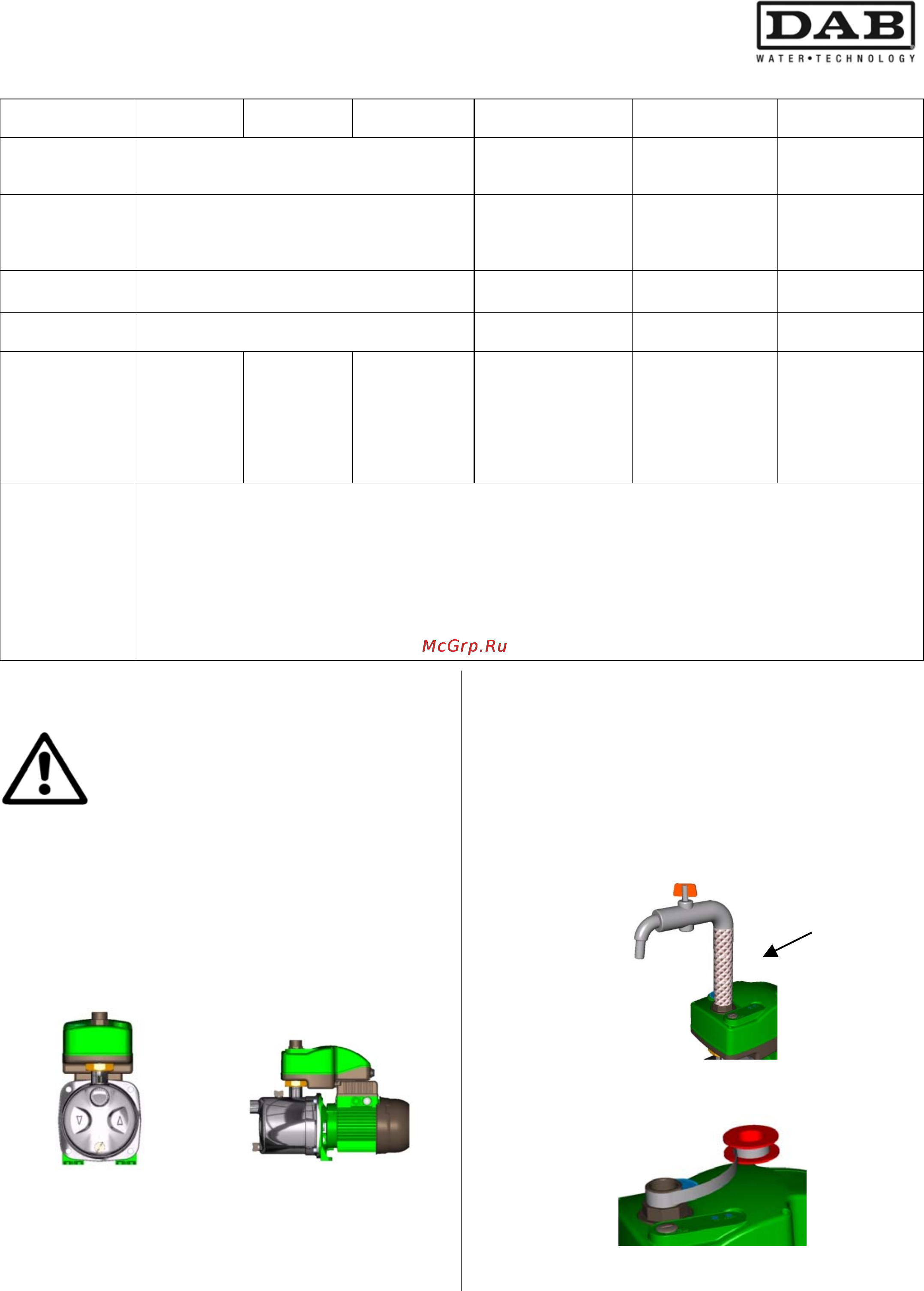

3.3 Modellerin özelliklerinin tarifi
Pompa modeli Active J Active JI Active JC Active E Active EI Active EC
Özellikler
Kendiliğinden havasızlaştırıcı santrifüj
Kendiliğinden
havasızlaştırıcı
santrifüj
santrifüj
Uygulamalar
artezyen kuyusundan veya gömülü havuzdan
gelen su ile
Ev kullanımı için
basınçlandırma
Artezyen
kuyusundan veya
gömülü havuzdan
gelen su ile
Ev kullanımı için
basınçlandırma
Sınırlamalar
8 metreye kadar emme
Çözünmüş gazsız
su
8 metreye kadar
emme
Çözünmüş gazsız
su
Kurma
koşulları
dip valfı ile
Basınç yüksekliği
altında
dip valfı ile
Basınç yüksekliği
altında
Spesifik
özellikler
Hava
mevcudiyeti
ile su
pompala-
maya uygun
paslanmaz
hava
mevcudiyeti
ile su
pompala-
maya uygun
Teknopolimer
hidrolik
hava
mevcudiyeti ile
su
pompalamaya
uygun
sessiz
Sessiz ve
paslanmaz, hava
mevcudiyeti ile
su pompalamaya
uygun
Teknopolimer
hidrolik, sessiz
Geleneksel
sistemlere göre
avantajlar
Az yer kaplama.
Daha yüksek hijyen.
Basınç kararlılığı.
Ayarlanabilir start basıncı.
Alarm durumunda otomatik yeniden
çalışma.
Start sayısı sınırlandırma.
Su eksikliği halinde pompanın bloke
olması
Entegre çek vanası ve manometre.
Uzaktan alarm verme imkanı.
Fazla basınca karşı koruma
(pompa, 10 bar üzerinde durur).
Anticycling koruması
Cebri periyodik marş ile pompa gövdesinin içinde buz
oluşmasını önlemeye yardımcı olur.
4. KURMA VE BAĞLANTI
4.1 Pompanın kurulması
Pompalarda, testler esnasında kalmış
olması mümkün az miktarda su mevcut
olabilir. Pompaları, kesin montaj
öncesinde kısaca temiz su ile yıkamanız
tavsiye edilir.
Elektro pompa, ortam ısısı 40°C’yi aşmayan, hava
değişikliklerinden korunan, iyi havalandırılan bir yere
kurulmalıdır.
Pompanın destek tabanına sağlam şekilde sabitlenmesi,
pompanın çalışmasının yol açtığı olası titreşimlerin
emilmesini kolaylaştırır.
Pompayı her zaman bir taban üzerine, emme ağzı yatay
ve besleme ağzı dikey olacak şekilde monte ediniz.
Pompa sadece ve sadece yatay pozisyonda
kurulmalıdır.
Deformasyon veya kırılma meydana gelmesini önlemek
amacıyla, metal boruların, ağırlıkları ile a
şırı zorlamada
bulunarak pompa ağızlarına yüklenmelerini önleyiniz.
Boru hatlarını mümkünse diğerlerinden ayrı olarak
sabitleyiniz.
Emme borusu hattı mümkün olduğunca kısa olmalıdır. 4
metreyi aşan emme derinlikleri veya yatay olarak
ehemmiyetli uzunluktaki güzergahlar için, elektro pompanın
emme ağzınınkinden daha büyük çaplı bir emme borusu
kullanılması tavsiye edilir.
Emme borusunda hava kabarcıklarının oluşmasını
önlemek amacıyla, emme borusundan elektro pompaya
doğru hafif bir pozitif eğim öngörünüz.
Tesise titreşimleri aktarmamak için beslemeden sonra,
ambalajın içinde tedarik edilen esnek hortumu kullanmanız
tavsiye edilir.
Bağlantıyı gerçekleştirmek için esnek borunun kullanılması
mümkün olmadığında, sadece teflon bandı kullanınız.
