FRANÇAIS
21

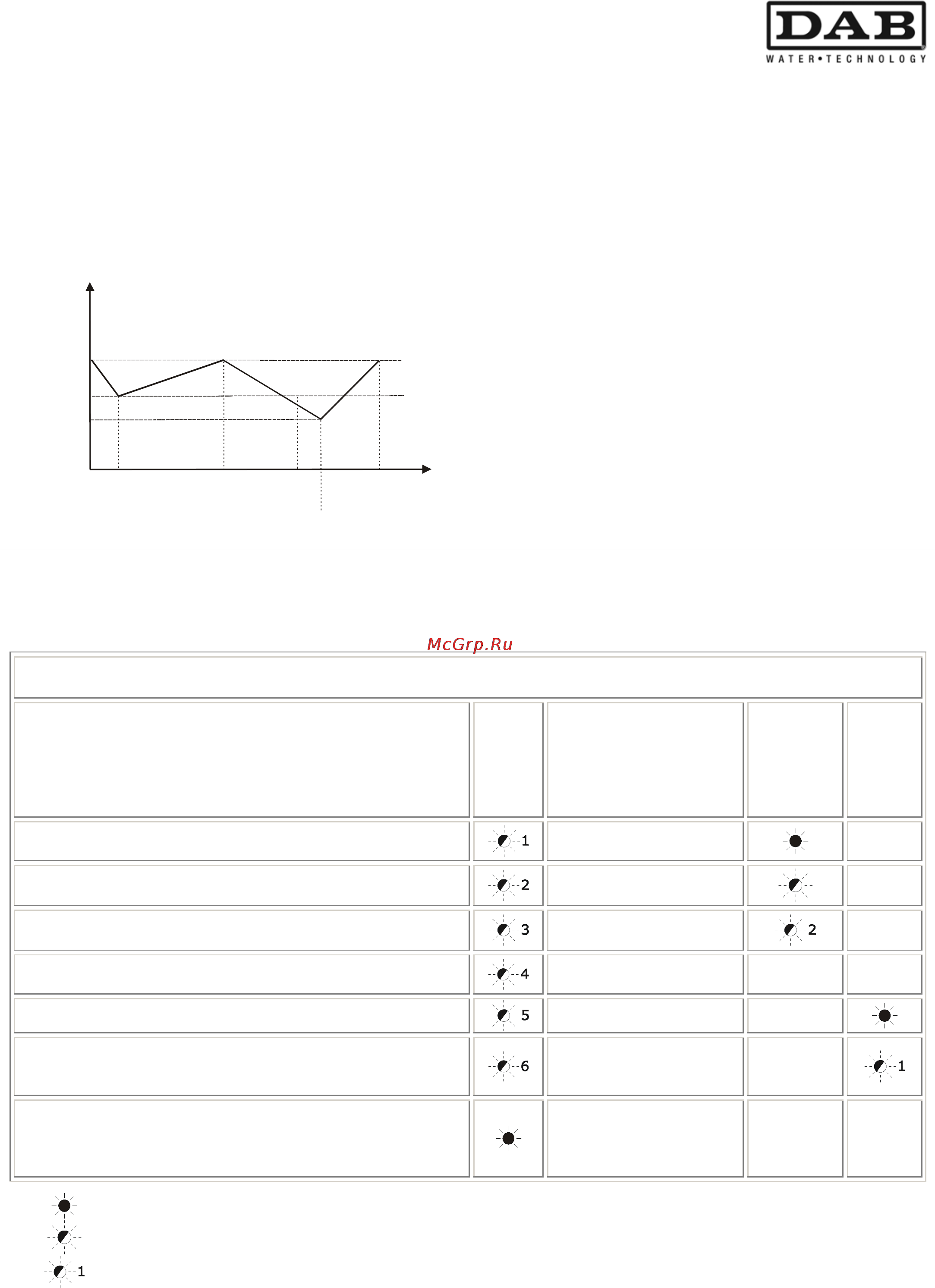

Par exemple, si la pression de Start est égale à 4 bars,
la pression de Stop est à 6 bars et la valeur de DP est
de 2 bars, la Pompe Slave partira quand la pression
atteindra la valeur de 3 bars :
(P.Stop 6 bars – P.Start 4 bars)= DP 2 bars
(DP 2 bars : 2) = DP ½ 1 bar
Pression de Start pompe Slave =
(P.Start 4 bars – DP ½ 1 bar) = 3 bars
Pression de Start pompe Master = 4 bars
Pression de Stop pompe Master et Slave = 6
bars
(+ 50% de la valeur de la pression de Start)
DP 1/2 = 1 bar
Pression de Start pompe Slave = 3 bars
10. PROTECTION ET ALARMES
Les protections et les alarmes sont signalées sur le panneau frontal de réglage et de contrôle situé sur le couvercle
de chaque pompe à travers l’allumage des différentes leds et à distance à travers le relais en option, seulement
dans la fonction de Pressostat/Régulateur de débit et Surpression.
Tableau général des alarmes et signalisations :
PANNEAU FRONTAL DE RÉGLAGE ET DE CONTRÔLE
Nom alarme
LED
ROUGE :
Anomalie
Nom signalisation
LED
VERTE
LED
VERTE :
Groupes à 2
pompes
Alarme Surpression
Carte alimentée
sans flux
Alarme Entrée externe
(possibilité de signalisation à distance – NO RWS)
Carte alimentée
avec flux
Alarme marche à sec
(possibilité de signalisation à distance – NO RWS)
Fonction antigel
Alarme anti-court-cycle
Fonction
Active System unique
éteinte
Alarme incohérence dip-switchs
Communication Master
Alarme communication absente dans les Groupes à 2
pompes
(possibilité de signalisation à distance – NO RWS)
Communication Slave
Alarme marche à sec de plus de 15 heures pour pompe
unique
Alarme marche à sec de plus de 4 heures pour Groupes à
2 pompes
Led allumée fixe
Led allumée clignotante
Indique le nombre de clignotements qu’effectue la led.
P. Sto p
P. S t a r t
H
4
t
6
3
6
Master
OFF
4
Slave
ON
Master
ON
Master
ON
Master et Slave
OFF
DP ½
