ΕΛΛΗΝΙΚΑ
90

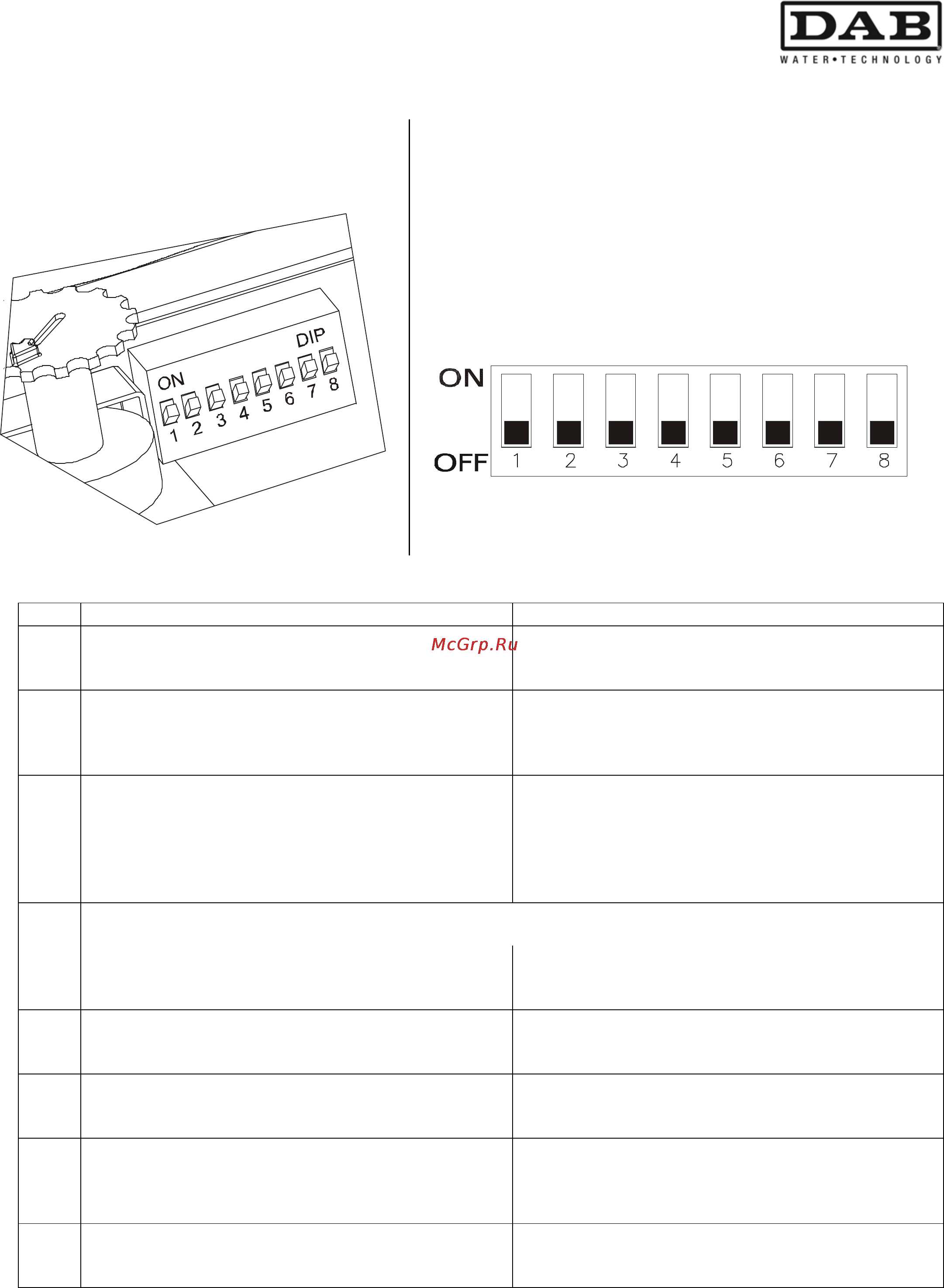

5.3 Διακόπτης Dip-Switch επιλογής λειτουργιών
Αρ. Κατάσταση στο ON Κατάσταση στο OFF
1
Ενεργοποιημένη λειτουργία συμπίεσης
Ενεργοποιημένη λειτουργία ροοστάτη πίεσης.
2
Ενεργοποιημένη λειτουργία RWS
(συλλογή βρόχινου νερού).
Απενεργοποιημένη λειτουργία RWS
(συλλογή βρόχινου νερού).
3
Ρύθμιση πίεσης Εκκίνησης:
- με λειτουργία ροοστάτη πίεσης:
από 3 μέχρι 4,5 bar
- με λειτουργία συμπίεσης: από 3,5 μέχρι 8 bar
Ρύθμιση πίεσης Εκκίνησης:
- με λειτουργία ροοστάτη πίεσης:
από 1,5 μέχρι 3 bar
- με λειτουργία συμπίεσης: από 1,5 μέχρι 6 bar
Μονάχα για λειτουργία ροοστάτη πίεσης
4
Καταναγκαστική λειτουργία: 1 λεπτό
Μη αυτο-αποκατάσταση εξωτερικής εισόδου
Καταναγκαστική λειτουργία: από 3 μέχρι 8
δευτερόλεπτα.
Αυτο-αποκατάσταση εξωτερικής εισόδου
5
Απενεργοποιημένη λειτουργία Anticycling.
Ενεργοποιημένη λειτουργία Anticycling.
6
Ενεργοποιημένη εξωτερική είσοδος.
Απενεργοποιημένη εξωτερική είσοδος.
7
Καθυστέρηση επέμβασης εξωτερικής εισόδου:
5 δευτερόλεπτα.
Καθυστέρηση επέμβασης εξωτερικής εισόδου:
1 δευτερόλεπτο.
8
- -
- -
