DAB ACTIVE JI 102 M [8/204] Installazione e collegamento
![DAB ACTIVE JI 102 M [8/204] Installazione e collegamento](/views2/1157639/page8/bg8.png)
ITALIANO
2

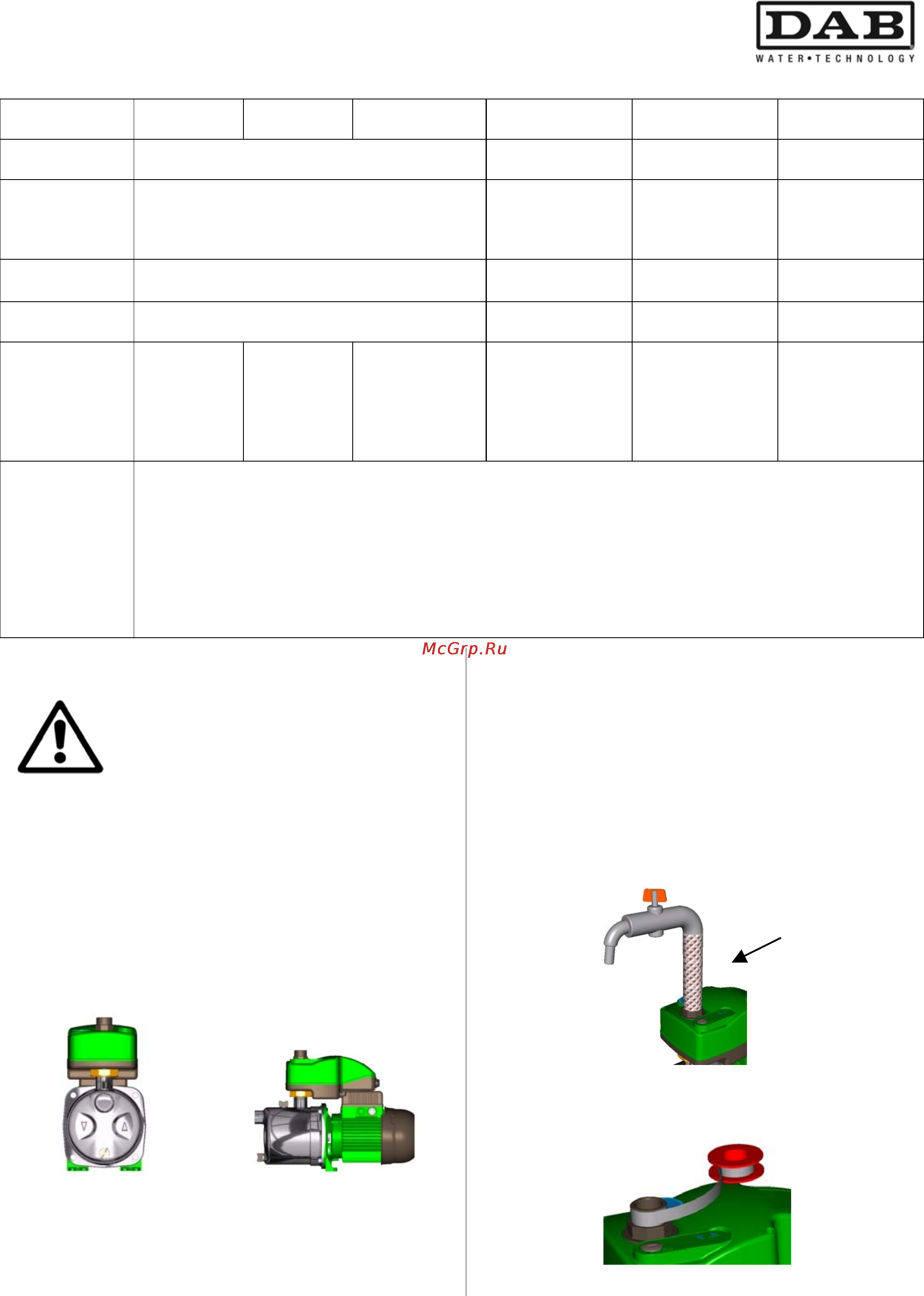

3.3 Descrizione proprietà modelli
Modello
pompe
Active J Active JI Active JC Active E Active EI Active EC
Caratteristiche
Autoadescante
centrifuga
centrifuga
autoadescante
centrifuga
Applicazioni
con acqua provveniente da pozzo artesiano
o vasca interrata
pressurizzazione
a uso domestico
con acqua
proveniene da
pozzo artesiano
o vasca interrata
pressurizzazione
a uso domestico
Limitazioni
aspirazione fino a 8 metri
acqua senza gas
disciolti
aspirazione fino
a 8 metri
acqua senza gas
disciolti
Condizioni di
installazione
con valvola di fondo sotto battente
con valvola di
fondo
sotto battente
Caratteristiche
particolari
adatta a
pompare
acqua con
presenza
d’aria
inossidabile
adatta a
pompare
acqua con
presenza
d’aria
idraulica in
tecnopolimero
adatta a
pompare acqua
con presenza
d'aria
silenziosa
silenziosa e
inossidabile,
adatta a
pompare acqua
con presenza
d’aria
idraulica in
tecnopolimero,
silenziosa
Vantaggi
rispetto ai
sistemi
tradizionali
Ingombri ridotti.
Maggiore igienicità.
Stabilità di pressione.
Pressione di partenza regolabile.
Autoavviamenti in caso di allarme.
Limitazione del numero di avviamenti.
Bloccaggio della pompa in caso di
mancanza d’acqua.
Valvola di non ritorno e manometro integrati.
Possibilità di rilancio allarme a distanza.
Protezione contro la sovrapressione
(la pompa si arresta oltre i 10 bar).
Protezione anticycling
Aiuta a prevenire la formazione di ghiaccio
all’interno del corpo pompa con marcia ciclica
forzata.
4. INSTALLAZIONE E COLLEGAMENTO
4.1 Installazione della pompa
Le pompe possono contenere piccole
quantità di acqua residua proveniente
dai collaudi. Consigliamo di lavarle
brevemente con acqua pulita prima
dell’installazione definitiva.
L’elettropompa deve essere installata in un luogo ben
aereato, protetto dalle intemperie e con una
temperatura ambiente non superiore ai 40°C.
Un solido ancoraggio della pompa alla base di
appoggio favorisce l’assorbimento di eventuali
vibrazioni create dal funzionamento della pompa.
Montare sempre la pompa su un basamento con la
bocca di aspirazione in orizzontale e la bocca di
mandata in verticale.
La pompa dev’essere installata esclusivamente in
posizione orizzontale.
Evitare che le tubazioni metalliche gravino con il
proprio peso sulle bocche della pompa, trasmettendo
loro sforzi eccessivi, per non creare deformazioni o
rotture. Ancorare le tubazioni possibilmente per
proprio conto.
La tubazione in aspirazione deve essere più corta
possibile. Per profondità di aspirazione oltre i 4 metri o
con notevoli percorsi in orizzontale, è consigliato un
tubo di aspirazione di diametro maggiore di quello
della bocca aspirante dell’elettropompa.
Per evitare il formarsi di sacche d’aria nel tubo
d’aspirazione prevedere una leggera pendenza
positiva del medesimo verso l’elettropompa.
E’ consigliato, per non trasmettere vibrazioni
all’impianto, utilizzare dopo la mandata il tubo flessibile
che viene fornito all’interno dell’imballo.
Nel caso non sia possibile utilizzare il tubo flessibile
per effettuare la connessione, utilizzare
esclusivamente nastro al teflon.
