ENGLISH
33

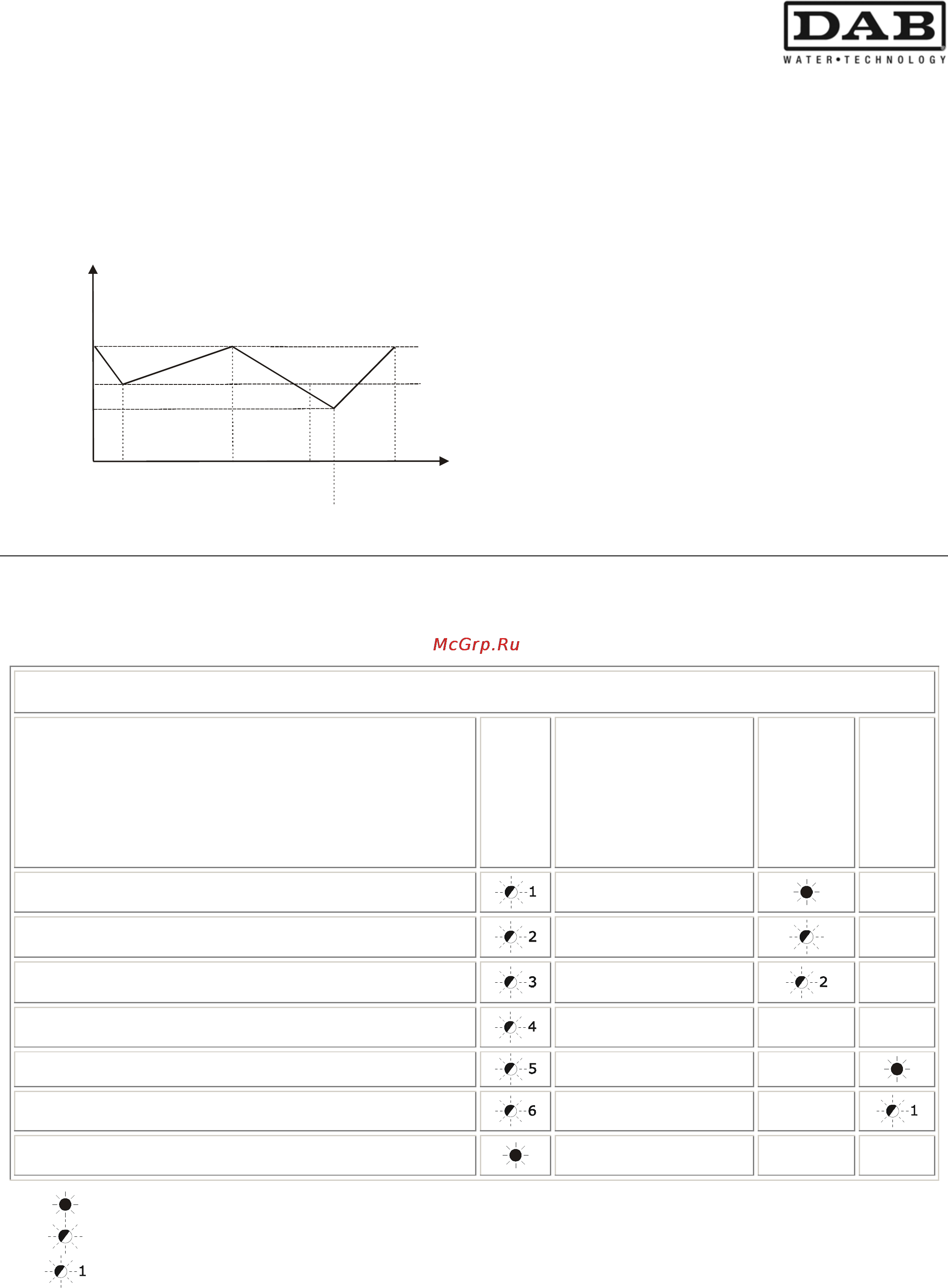

For example, if the Start pressure is 4 bar, the Stop
pressure is 6 bar and the DP value is 2 bar, the Slave
Pump will start when the pressure reaches 3 bar:
(P.Stop 6bar – P.Start 4bar)= DP 2bar
(DP 2bar : 2) = DP ½ 1bar
Slave pump Start pressure =
(P.Start 4bar – DP ½ 1bar) = 3 bar
Master pump Start pressure = 4 bar
Master and Slave pump Stop pressure = 6 bar
(+ 50% of the Start pressure value)
DP 1/2 = 1 bar
Slave pump Start pressure = 3 bar
10. PROTECTIONS AND ALARMS
The protections and alarms are indicated on the front regulation and control panel located on the cover of each
pump by the lighting of the respective leds and at a distance by the optional relay only in the Pressure and flow
switch and Pressure boosting function.
General table of alarms and signals
FRONT REGULATION AND CONTROL PANEL
Alarm name
RED LED
fault
Signal name
GREEN LED
INTERNAL
GREEN LED
Sets of 2 pumps
Overpressure Alarm
Card supplied
without flow
External input alarm
(possibility of remote signalling - NO RWS)
Card supplied
with flow
Dry operation alarm
(possibility of remote signalling - NO RWS)
Antifreeze function
Anticycling alarm
Single Active
System function
off
Dip-switch Incoherence alarm
Master Communication
Communication absent alarm in Sets of 2 pumps
(possibility of remote signalling - NO RWS)
Slave Communication
Dry operation alarm over 15 hours for single pump
Dry operation alarm over 4 hours for Sets of 2 pumps
Led lit with fixed light
Led lit with blinking light
Indicates the number of blinks made by the warning led
P.Stop
P. S t a rt
H
4
t
6
3
6
Master
OFF
4
Slave
ON
Master
ON
Master
ON
Master and Slave
OFF
DP ½
