MAGYAR
147

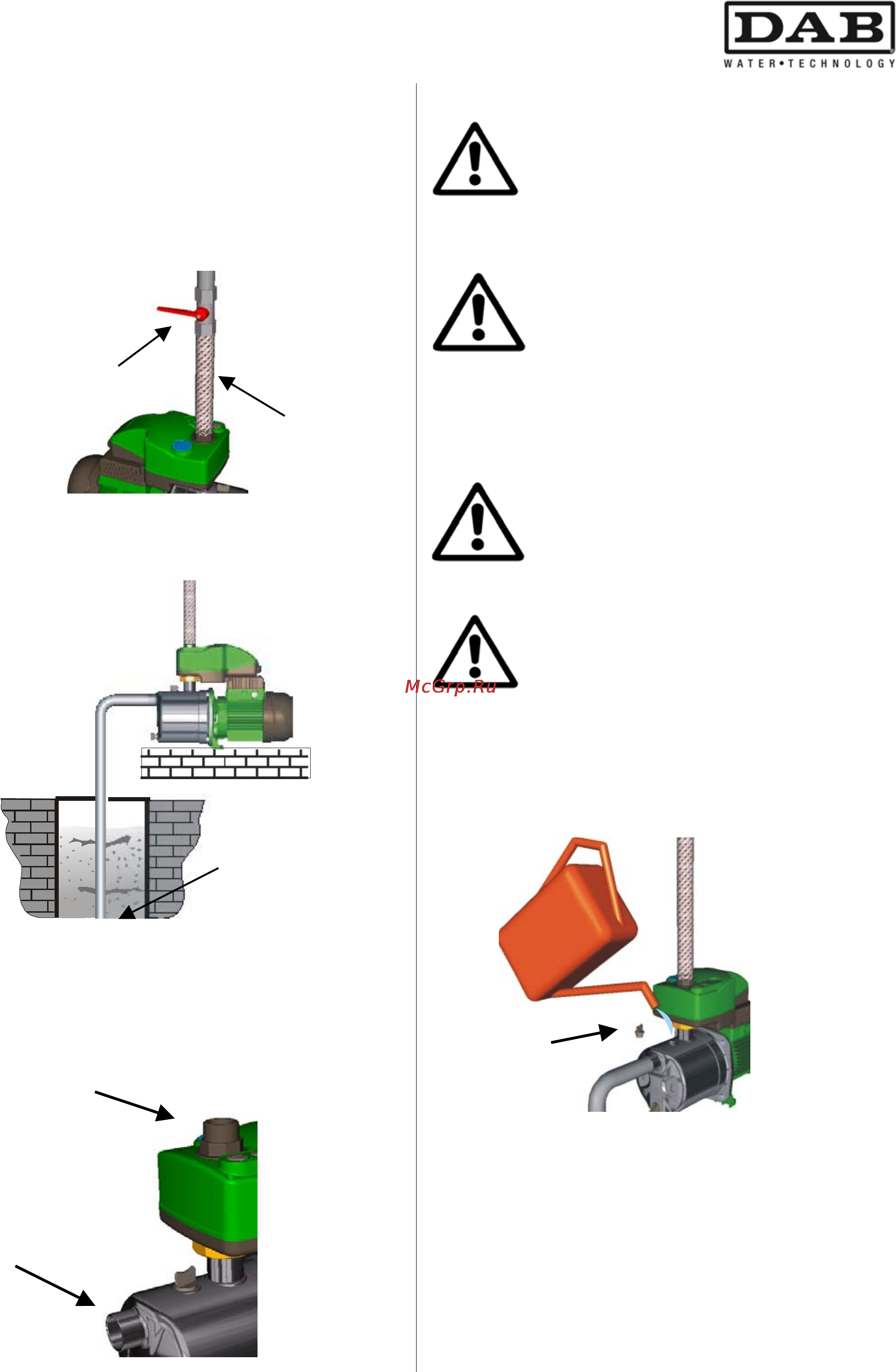

Bármilyen karbantartási munka elvégzése esetén
tanácsos:
A pumpa közelében, a cső mentén, iktassunk
be egy összekötő szelepet,
Az ellenőrzés alkalmával, a betöltés után, az
Active rendszer fedelének felemeléséhez
használjuk egy egyenes cső darabot
Kútból történő felszívásnál, elengedhetetlen egy
szűrővel ellátott mélységi szelep beiktatása.
A pumpa összekötőelemekkel együtt van
kiszerelve:
1” GAS, az 50 Hz verzióhoz.
1” NPT, 60 Hz verzióhoz (kérés esetén GAS is).
Abban az esetben, ha a felszívásnál is összekötő
gyűrűt akarnak használni, annak formatartónak kell
lennie.
4.2 Elektromos bekötések
FIGYELEM!!
A BIZTONSÁGI ELŐÍRÁSOKAT MINDIG
BE KELL TARTANI!!!
Az elektromos bekötést megfelelő elektromos
szakember végezheti el, aki erre a meghatalmazott
és a munkáért felelőséget vállal.
TANÁCSOLJUK A BERENDEZÉS
BIZTOS ÉS BIZTONSÁGOS
FÖLDHÖZ RÖGZÍTÉSÉT!!!
Bizonyosodjunk meg arról, hogy az áramellátás
megfeleljen a motor adatkártyáján előírtaknak.
A megfelelő működési feszültség és frekvencia a
pumpa adatkártyáján vannak feltüntetve.
Ne eszközöljünk semmiféle elektromos
bekötést a kapocstáblába, mindaddig, amíg
a berendezés legalább 5 percig nem maradt
árammentesen.
4.3 Beindítás
TELJES FOLYADÉKKAL TÖRTÉNŐ
FELTÖLTÉS NÉLKÜL NE INDÍTSA BE A
PUMPÁT.
A beindítás előtt, győződjünk meg arról, hogy a pumpa
megfelelően fel legyen töltve, figyeljünk a tiszta vízzel
történő teljes feltöltésre, az erre a célra kialakított töltő
résen keresztül, amely záródugóval ellátva található a
pumpatesten. A feltöltés után a záródugót gondosan
vissza kell zárni.
Majd csatlakoztassuk az ellátási vezetéket az
áramba.
4.4 A pumpa hosszabb nem használata után
történő újra indítás
Ha a puma huzamosabb ideig állt, nyissuk fel a
ventilátor fedőt egy csavarhúzó segítségével, ahol így
ki lehet akasztani a rotort.
Ha a pumpa ki lett tisztítva a beindítás előtt, töltsük fel
azt folyadékkal.
Mélységi szelep
H
2
0
