РУССКИЙ
110

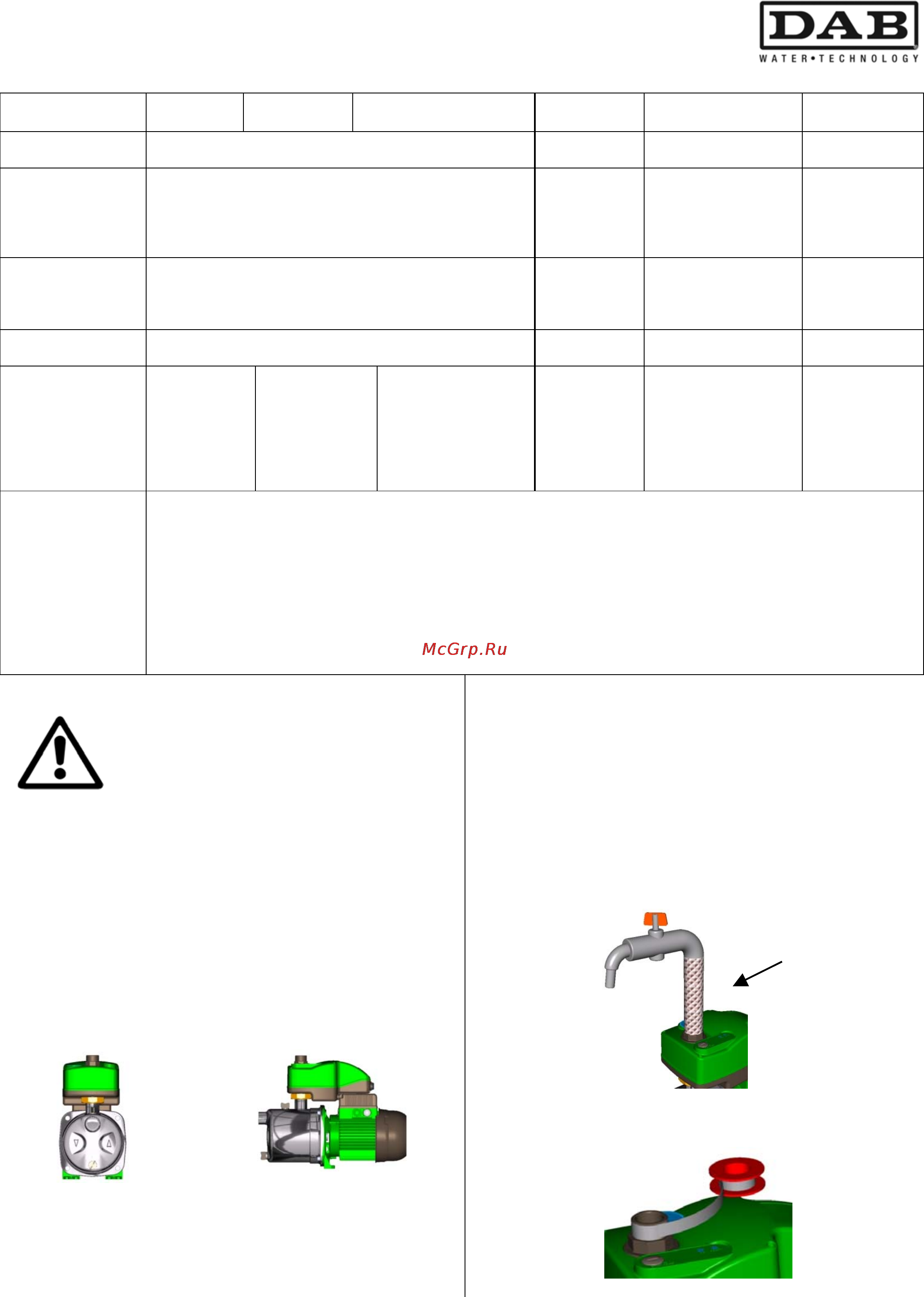

3.3 Описание моделей
Модель насоса Active J Active JI Active JC Active E Active EI Active EC
Характеристики
Самозаливающийся
центробежн
ый
центробежный
самозаливающи-йся
центробежный
Сферы
применения
для воды из артезианских колодцев или
искусственных водоемов
подпор в
жилых домах
для воды из
артезианских
колодцев или
искусственных
водоемов
подпор в
жилых домах
Ограничения
всасывание вплоть до 8 метров
вода, не
содержащая
растворенны
х газов
всасывание вплоть
до 8 метров
вода, не
содержащая
растворенных
газов
Характеристики
установки
с донным клапаном напор снизу с донным клапаном напор снизу
Особые
характеристики
пригоден для
перекачивания
воды с
пузырьками
воздуха
нержавеющий,
пригоден для
перекачивания
воды с
пузырьками
воздуха
гидравлическая
часть из
технополимера,
пригоден для
перекачивания
воды с пузырьками
воздуха
бесшумный
бесшумный,
нержавеющий,
пригоден для
перекачивания
воды с пузырьками
воздуха
гидравлическа
я часть из
технополимер
а, бесшумный
Преимущества по
сравнению со
стандартными
системами
Компактная конструкция.
Больше гигиены.
Стабильность давления.
Регулируемое давление пуска.
Автоматический перезапуск после
сигнализации.
Ограничение числа запусков.
Блокировка насоса в отсутствие воды.
Встроенные обратный клапан и манометр.
Возможность передачи дистанционной
сигнализации.
Предохранение против сверхдавления
(насос останавливается при превышении
давления 10 бар).
Предохранение против циркуляции
Предохраняет от обледенения внутри корпуса
насоса за счет принудительного цикличного
включения насоса.
4. МОНТАЖ И ПОДСОЕДИНЕНИЯ
4.1 Монтаж насоса
После испытаний в насосах может
остаться немного воды. Рекомендуем
произвести короткую промывку чистой
водой перед окончательным монтажом.
Электронасос должен быть установлен в хорошо
проветриваемом помещении с температурой не выше
40°C, должен быть предохранен от воздействия
погодных условий.
Прочное закрепление насоса к опорному основанию
способствует поглощению возможных вибраций,
которые могут возникнуть
в процессе работы насоса.
Насос всегда должен устанавливаться на опорное
основание таким образом, чтобы приточное отверстие
располагалось горизонтально, а напорное отверстие -
вертикально.
Насос должен устанавливаться только в
горизонтальном положении.
Следует избегать, чтобы масса металлических
трубопроводов давила на отверстия насоса, сообщая
им чрезмерную нагрузку, которая может
привести к
деформации или разрывам. По возможносты крепить
трубопроводы отдельно.
Приточный трубопровод должен быть как можно короче.
Для глубины всасывания, превышающей 4 метра, или в
случае длинных горизонтальных отрезков трубопровода
рекомендуется использовать приточную трубу с
диаметром, большим диаметра приточного отверстия
электронасоса.
Во избежание образования воздушных мешков в
приточной трубе необходимо предусмотреть небольшой
подъем трубы в сторону электронасоса.
Во избежание передачи вибраций системе от напорного
отверстия рекомендуется использовать отрезок из
гибкого шланга, входящий в комплект поставки.
Если невозможно выполнить соединение посредством
гибкого шланга, используйте только тефлоновую ленту.
