РУССКИЙ
111

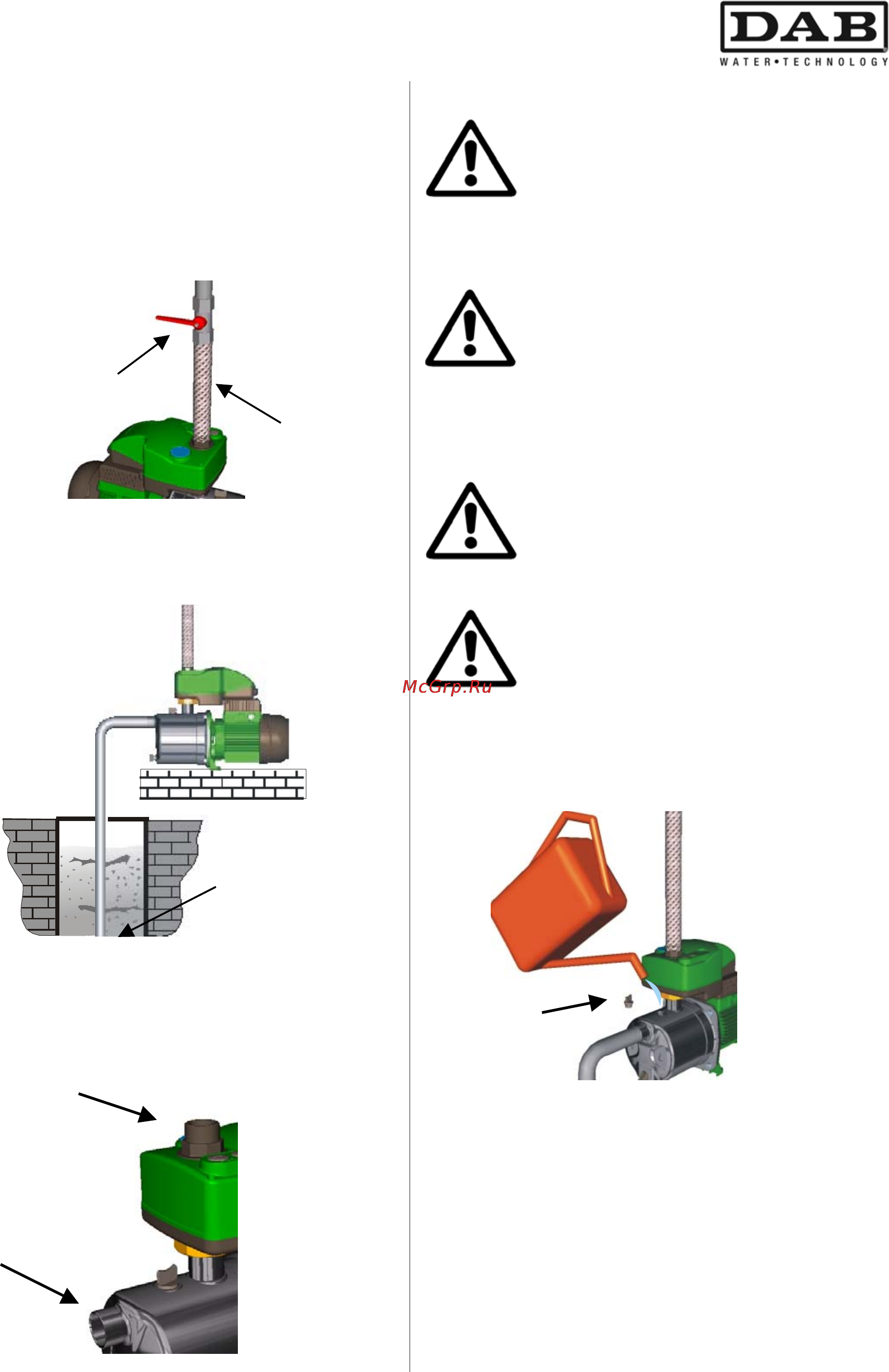

Для осуществления операций по техническому
обслуживанию рекомендуется:
установить отсечной кран на трубопровод
рядом с насосом;
от напорного отверстия необходимо
использовать прямой отрезок твердой трубы
для облегчения подъема крышки системы
Active для ее проверки
.
В случае выкачивания воды из колодца
необходимо установить донный клапан,
оснащенный фильтром
.
Насос поставляется с патрубками:
1” GAS для версий 50 Гц
1” NPT для версий 60 Гц (по требованию GAS)
В случае использования патрубка также на
всасывании, он должен быть недеформируемым.
4.2 Электропроводка
ВНИМАНИЕ!
ВСЕГДА СОБЛЮДАЙТЕ НОРМАТИВЫ
ПО БЕЗОПАСНОСТИ!!
Электропроводка должна выполняться
опытным, уполномоченным электриком,
полностью отвечающим за свои действия.
РЕКОМЕНДУЕТСЯ ВЫПОЛНЯТЬ
ПРАВИЛЬНОЕ И НАДЕЖНОЕ
ЗАЗЕМЛЕНИЕ СИСТЕМЫ!!
Проверить, чтобы напряжение электропитания сети
соответствовало значению на паспортной табличке
двигателя.
На паспортной табличке насоса указаны
правильное рабочее напряжение и частота.
Выполняйте соединения в зажимной
коробке, не ранее чем через 5 минут после
отключения электропитания.
4.3 Запуск
НЕ ЗАПУСКАТЬ НАСОС, НЕ ЗАЛИВ
ЕГО ПОЛНОСТЬЮ ЖИДКОСТЬЮ.
Перед запуском необходимо проверить, чтобы насос
был надлежащим образом полностью залит чистой
водой через специальное отверстие, вынув
специальную пробку, расположенную в корпусе насоса.
Загрузочная пробка должна быть плотно завинчена.
Подсоединить провод электропитания к
электрической сети.
4.4 Запуск насоса после длительного простоя
В случае длительного простоя насоса можно
разблокировать ротор, вставив отвертку в
центральное отверстие в накладке крыльчатки.
Если из насоса была слита жидкость, он должен быть
вновь залит перед запуском.
Донный клапан
H
2
0
