РУССКИЙ
114

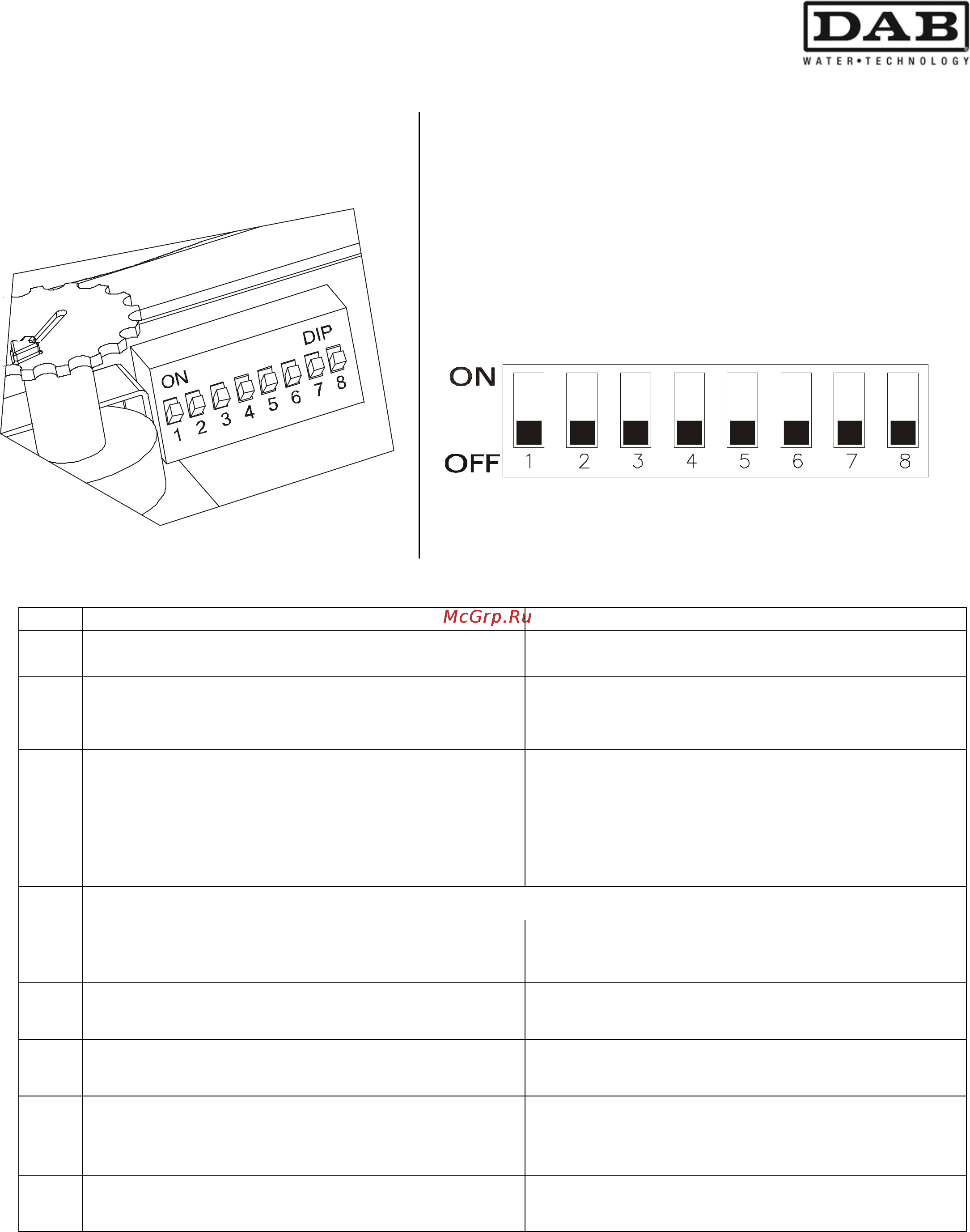

5.3 Микропереключатели функций
№ Состояние ON (ВКЛ.) Состояние OFF (ВЫКЛ.)
1
Функция герметизации включена.
Функция датчика расхода/давления
включена.
2
Функция RWS
(сбор дождевой воды) включена.
Функция RWS
(сбор дождевой воды) выключена.
3
Регуляция давления Пуска:
- в режиме датчик расхода/давления:
от 3 до 4,5 бар
- в режиме герметизация: от 3,5 до 8 бар
Регуляция давления Пуска:
- в режиме датчик расхода/давления:
от 1,5 до 3 бар
- в режиме герметизация: от 1,5 до 6 бар
Только в режиме датчик расхода/давления
4
Принудительная работа: 1 минута
Внешний ввод без автоматического сброса
Принудительная работа: от 3 до 8 секунд.
Внешний ввод с автоматическим сбросом
5
Функция против циркуляции отключена.
Функция против циркуляции включена.
6
Внешний ввод включен.
Внешний ввод выключен.
7
Задержка срабатывания внешнего ввода:
5 секунд.
Задержка срабатывания внешнего ввода:
1 секунда.
8
- -
- -
