ΕΛΛΗΝΙΚΑ
93

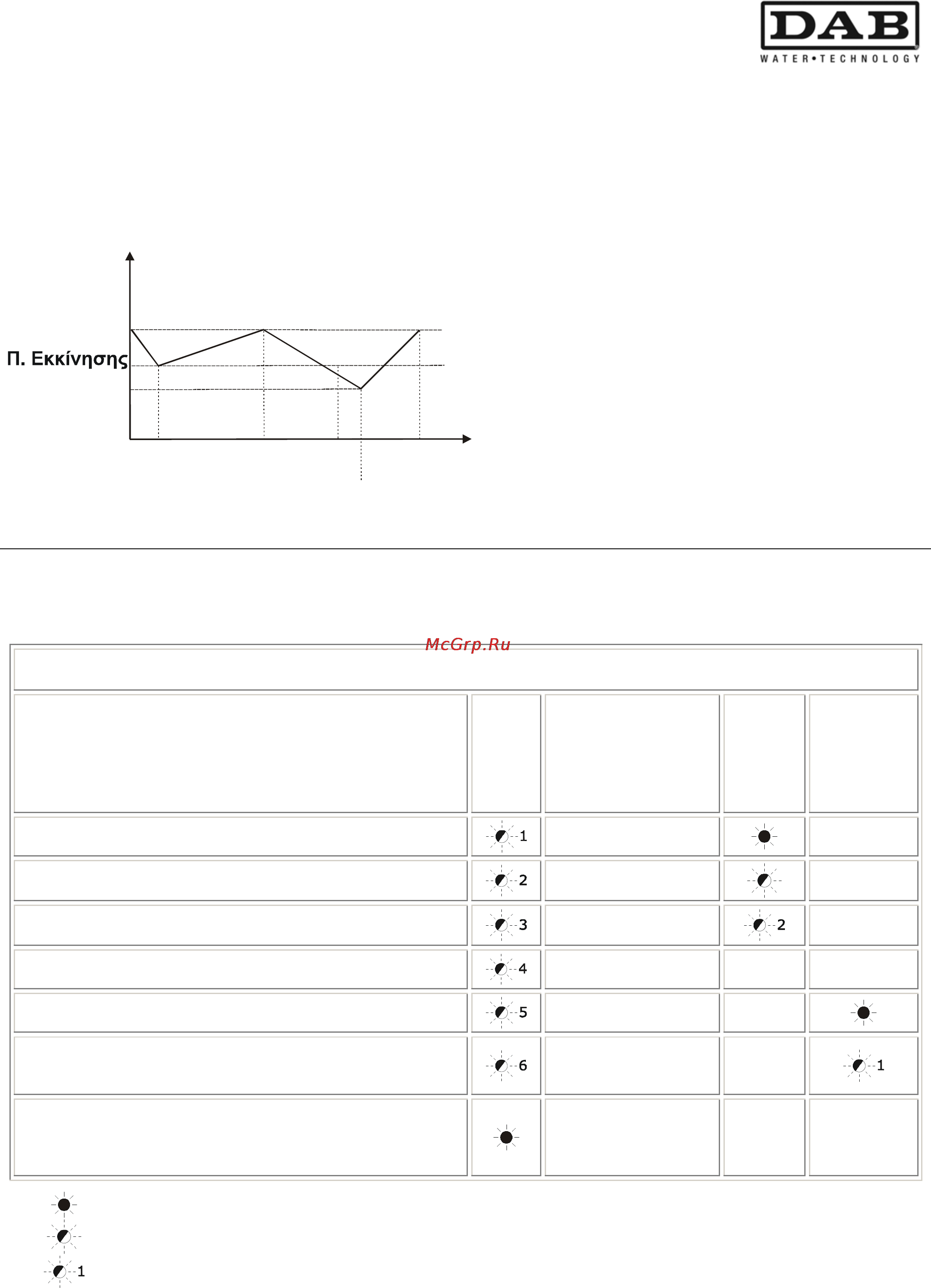

Για παράδειγμα, αν η πίεση Εκκίνησης είναι 4 bar, η πίεση
Στάσης είναι 6 bar και η τιμή DP είναι 2 bar, η Εφεδρική Αντλία
θα ξεκινήσει όταν η πίεση φτάσει την τιμή 3 bar:
(Π. Στάσης 6bar – Π. Εκκίνησης 4bar)= DP 2bar
(DP 2bar : 2) = DP ½ 1bar
Πίεση Εκκίνησης Εφεδρικής αντλίας =
(Π. Εκκίνησης 4bar – DP ½ 1bar) = 3 bar
Πίεση Εκκίνησης Κύριας αντλίας = 4 bar
Πίεση Στάσης Κύριας και Εφεδρικής Αντλίας = 6
bar
(+ 50% της τιμής της πίεσης Εκκίνησης)
DP 1/2 = 1 bar
Πίεση Εκκίνησης Εφεδρικής αντλίας = 3 bar
10. ΠΡΟΣΤΑΣΙΕΣ ΚΑΙ ΣΥΝΑΓΕΡΜΟΙ
Οι προστατευτικές διατάξεις και οι συναγερμοί επισημαίνονται στον πίνακα πρόσοψης ελέγχου και ρύθμιση που είναι
τοποθετημένος στο καπάκι κάθε αντλίας, με το άναμμα των αντίστοιχων ενδεικτικών λυχνιών και από απόσταση, μέσω
του προαιρετικού ρελέ μονάχα στη λειτουργία Ροοστάτη Πίεσης και Συμπίεσης.
Γενικός πίνακας συναγερμών και σημάνσεων
ΠΙΝΑΚΑΣ ΠΡΟΣΟΨΗΣ ΕΛΕΓΧΟΥ ΚΑΙ ΡΥΘΜΙΣΗΣ
Τύπος συναγερμού
ΚΟΚΚΙΝΟ
ΛΑΜΠΑΚΙ
ανωμαλία
Περιγραφή
σήμανσης
ΠΡΑΣΙΝΟ
ΛΑΜΠΑΚΙ
ΕΣΩΤΕΡΙΚΟ
ΠΡΑΣΙΝΟ
ΛΑΜΠΑΚΙ
Συγκροτήματ
α με 2 αντλίες
Συναγερμός Υπερπίεσης
Η πλακέτα τροφοδο-
τείται χωρίς ροή
Συναγερμός εξωτερικής Εισόδου
(δυνατότητα σήμανσης από απόσταση – ΟΧΙ RWS)
Η πλακέτα τροφοδο-
τείται με ροή
Συναγερμός λειτουργίας χωρίς νερό
(δυνατότητα σήμανσης από απόσταση – ΟΧΙ RWS)
Αντιπαγετική
λειτουργία
Συναγερμός Anticycling
Λειτουργία μονού
Active System
σβηστό
Συναγερμός Ασυμβατότητας Διακόπτη Dip-Switch
Επικοινωνία Κύριας
αντλίας
Συναγερμός απουσίας επικοινωνίας στα Συγκροτήματα με
2 αντλίες
(δυνατότητα σήμανσης από απόσταση – ΟΧΙ RWS)
Επικοινωνία
Εφεδρικής αντλίας
Συναγερμός λειτουργίας χωρίς νερό για περισσότερες από
15 ώρες στην αντλία
Συναγερμός λειτουργίας χωρίς νερό για περισσότερες από
4 ώρες στο Συγκρότημα με 2 αντλίες
Λαμπάκι μόνιμα αναμμένο
Λαμπάκι αναβοσβήνει
Δείχνει πόσες φορές αναβοσβήνει το λαμπάκι
ΠΣτάσης.
H
4
t
6
3
6
Κύρια
OFF
4
Εφεδρική
ON
Κύρια
ON
Κύρια
ON
Κύρια και Εφεδρική
OFF
DP ½
