ΕΛΛΗΝΙΚΑ
87

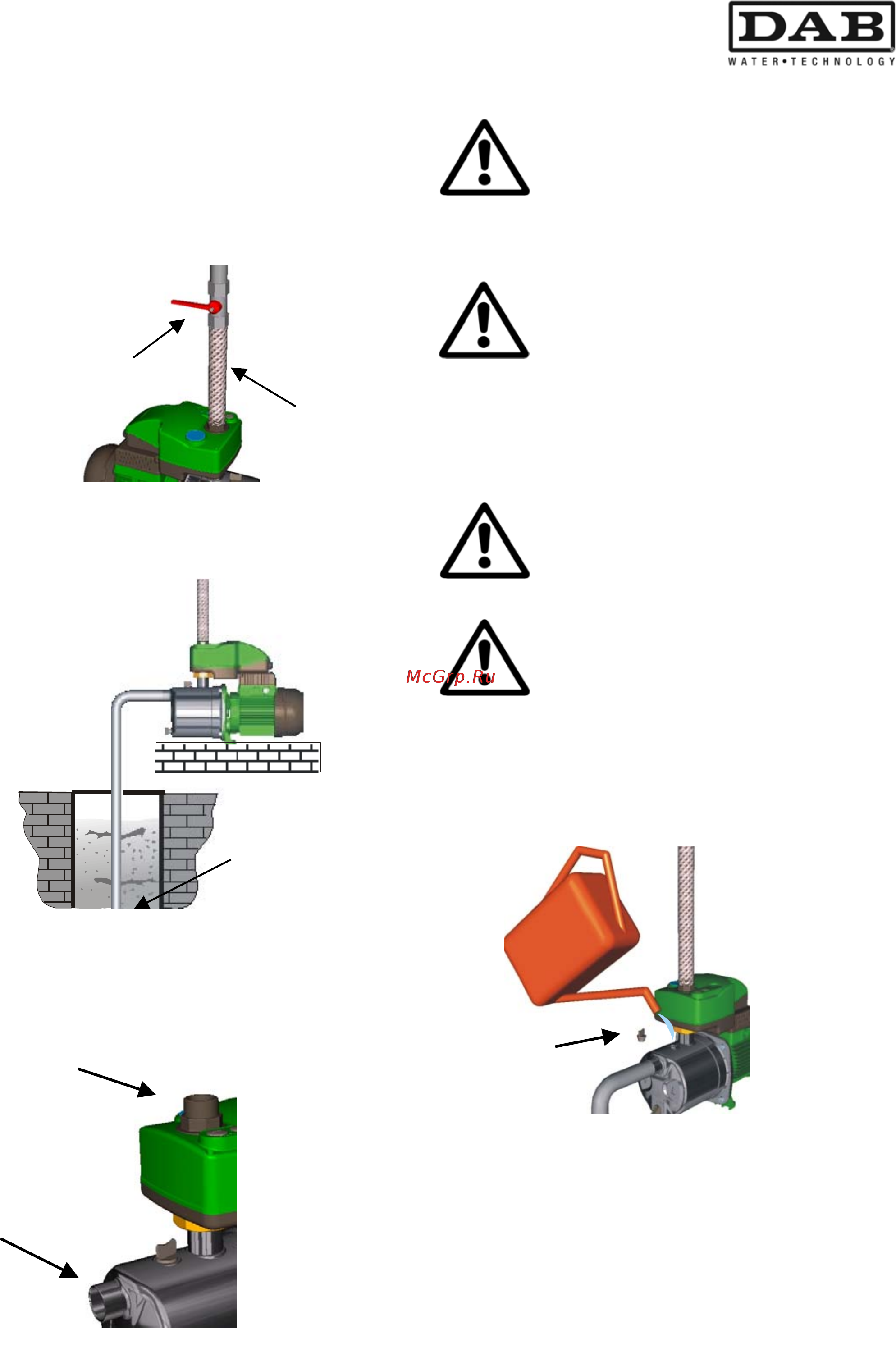

Για τις τυχόν εργασίες συντήρησης συνιστάται:
να τοποθετήσετε μια αποφρακτική βάνα κατά
μήκος του σωλήνα, κοντά στην αντλία,
να χρησιμοποιείτε ένα ίσιο τμήμα σωλήνα μετά
την κατάθλιψη, για να ανασηκώνετε το καπάκι
του συστήματος Active, σε περίπτωση
επιθεώρησης.
Στην αναρρόφηση από φρεάτιο είναι απαραίτητο
να εγκατασταθεί
μια βαλβίδα πυθμένα κομπλέ με
φίλτρο.
Η αντλία προμηθεύεται με τα εξής ρακόρ:
1” GAS για τις εκδόσεις 50Hz
1” NPT για τις εκδόσεις 60Hz (κατόπιν ζήτησης
προμηθεύονται και GAS)
Σε περίπτωση χρήσης ενός ρακόρ και στην
αναρρόφηση, πρέπει να είναι μη παραμορφώσιμου
τύπου.
4.2 Ηλεκτρικές συνδέσεις
ΠΡΟΣΟΧΗ!!
ΤΗΡΕΙΤΕ ΠΑΝΤΑ ΤΟΥΣ ΚΑΝΟΝΕΣ
ΑΣΦΑΛΕΙΑΣ!!
Η ηλεκτρική εγκατάσταση πρέπει να εκτελεστεί
από έναν έμπειρο ηλεκτρολόγο που θα αναλάβει
όλες τις ευθύνες.
ΣΥΝΙΣΤΑΤΑΙ Η ΣΩΣΤΗ ΚΑΙ ΑΣΦΑΛΗΣ
ΓΕΙΩΣΗ ΤΗΣ ΕΓΚΑΤΑΣΤΑΣΗΣ!!
Βεβαιωθείτε πως η τάση του δικτύου αντιστοιχεί
στην τάση που αναφέρεται στην πινακίδια του
κινητήρα.
Η σωστή τάση και συχνότητα λειτουργίας
αναγράφονται στην πινακίδα χαρακτηριστικών της
αντλίας.
Μην κάνετε καμιά σύνδεση στην κλέμμα
αν δεν έχετε διακόψει την ηλεκτροδότηση,
τουλάχιστον πριν 5 λεπτά.
4.3 Θέση σε λειτουργία
ΜΗΝ ΘΕΤΕΤΕ ΣΕ ΛΕΙΤΟΥΡΓΙΑ ΤΗΝ
ΑΝΤΛΙΑ ΧΩΡΙΣ ΝΑ ΤΗΝ ΕΧΕΤΕ ΓΕΜΙΣΕΙ
ΤΕΛΕΙΩΣ ΜΕ ΥΓΡΟ.
Πριν θέσετε σε λειτουργία την αντλία, βεβαιωθείτε πως
είναι σωστά εγκατεστημένη, γεμίζοντάς την τελείως με
καθαρό νερό, διαμέσου της ειδικής οπής, αφού
αφαιρέσετε την τάπα πλήρωσης που υπάρχει στο σώμα
της αντλίας. Η τάπα πλήρωσης πρέπει στη συνέχεια να
ξαναβιδωθεί καλά.
Συνδέστε το καλώδιο στο δίκτυο ηλεκτροδότησης.
4.4 Θέση σε λειτουργία της αντλίας μετά από
μακροχρόνια αδράνεια
Αν η αντλία παρέμεινε σταματημένη για μεγάλο χρονικό
διάστημα, μπορείτε να ελευθερώσετε το ρότορα με ένα
κατσαβίδι διαμέσου της κεντρικής οπής που υπάρχει
στο κάλυμμα του ανεμιστήρα.
Αν έχετε αδειάσει την αντλία, πρέπει να την
ξαναγεμίσετε με υγρό πριν τη θέσετε σε λειτουργία.
Βαλβίδα πυθμένα
H
2
0
