ΕΛΛΗΝΙΚΑ
91
6. ΛΕΙΤΟΥΡΓΙΑ ΡΟΟΣΤΑΤΗ ΠΙΕΣΗΣ
ΛΕΙΤΟΥΡΓΙΑ ΣΥΜΠΙΕΣΗΣ
ΛΕΙΤΟΥΡΓΙΑ RWS (συλλογή βρόχινου νερού)
6.1 Ρύθμιση διακόπτη Dip-Switch
Λειτουργία ροοστάτη πίεσης:
Διακόπτης Dip Switch 1 στο OFF
Λειτουργία συμπίεσης: Διακόπτης Dip Switch 1 στο ON
Λειτουργία RWS: Διακόπτης Dip Switch 2 στο ON
Για τη λειτουργία RWS τοποθετήστε στην
ηλεκτρονική πλακέτα το προαιρετικό ρελέ
που χειρίζεται την 3-οδη βαλβίδα.
(βλέπε παράγραφο 5.2 – λεπτ.10)
6.2 Λειτουργία μονής αντλίας
Λειτουργία συγκροτημάτων με 2 αντλίες
ΜΟΝΑΧΑ ΓΙΑ
ΣΥΓΚΡΟΤΗΜΑΤΑ ΜΕ 2
ΑΝΤΛΙΕΣ!!
Πριν κάνετε την εκκίνηση, συνδέστε το καλώδιο σύνδεσης
που προμηθεύεται στα παρελκόμενα, στην πρίζα RJ
σειριακής επικοινωνίας των 2 αντλιών, λαμβάνοντας
υπόψη πως το καλώδιο έχει μια Κύρια είσοδο (κύρια
αντλία) και μια Εφεδρική είσοδο (δευτερεύουσα αντλία)
που ξεχωρίζουν από τις αντίστοιχες πινακίδες.
Προσοχή! Κατά την πρώτη εκκίνηση, ανάλογα με
τη
σύνδεση του καλωδίου στην πρίζα RJ, θα καθοριστεί
ποια αντλία θα είναι η Κύρια και ποια θα είναι η
Εφεδρική, στο Συγκρότημα!
Για τις επόμενες εκκινήσεις θα γίνεται αυτόματα η
εναλλαγή ανάμεσα στην κύρια αντλία και την
εφεδρική αντλία!
Αφού κάνετε την εκκίνηση της αντλίας ή των αντλιών (σε
περίπτωση συγκροτήματος) και συνδέσετε το καλώδιο
τροφοδοσίας στο ηλεκτρικό δίκτυο, όπως περιγράφεται
στην παράγραφο 4.3:

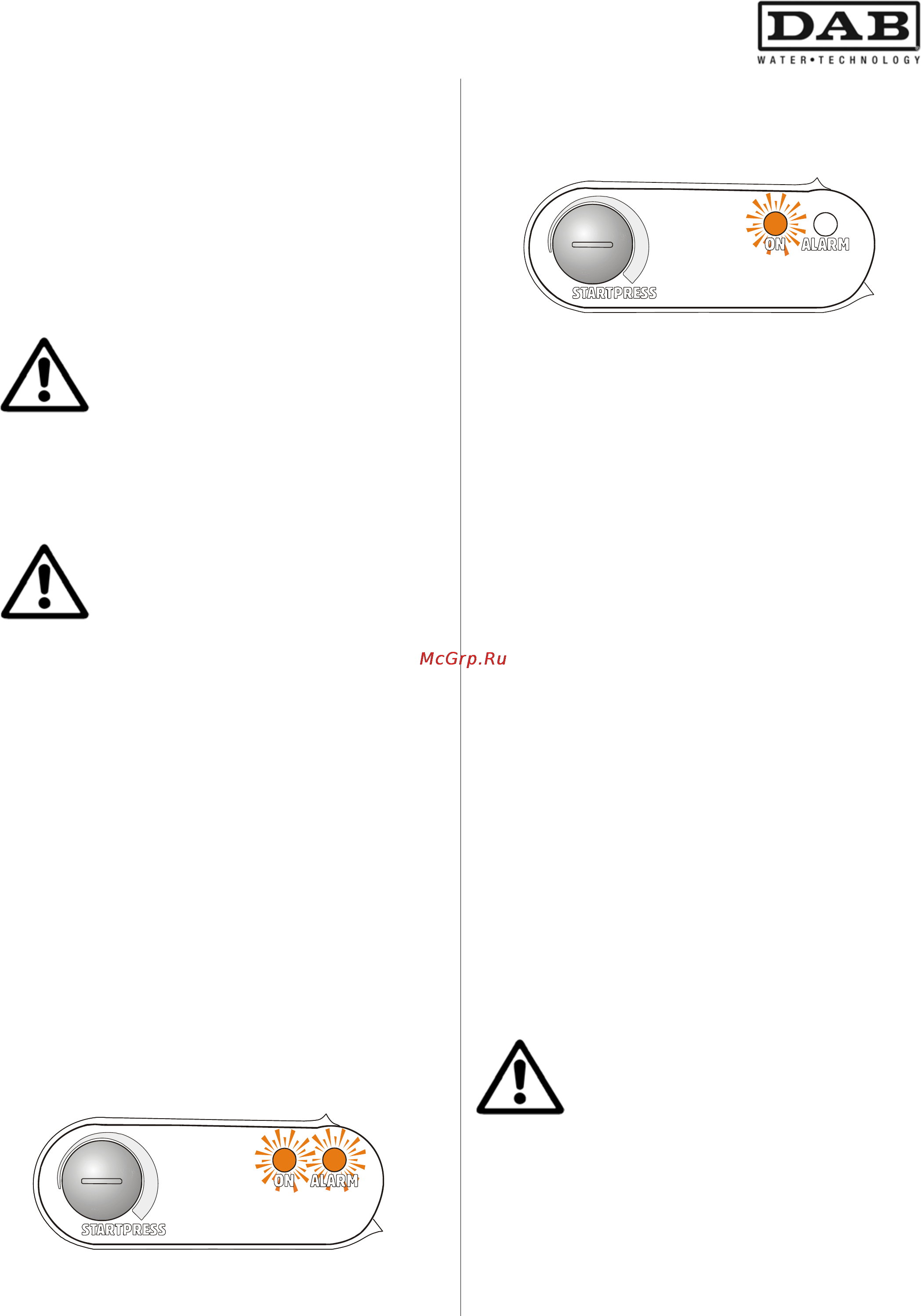

θα ανάψουν ταυτόχρονα η κόκκινη και η πράσινη
ενδεικτική λυχνία που υπάρχουν στον πίνακα
πρόσοψης ελέγχου και ρύθμισης κάθε αντλίας.
Η αντλία ή οι αντλίες (αν πρόκειται για συγκρότημα) θα
τεθούν αυτόματα σε λειτουργία,
με το πράσινο λαμπάκι
μόνιμα αναμμένο, αν δεν υπάρχει ροή νερού, και
αναβοσβήνουν, αν υπάρχει ροή νερού.
7. ΛΕΙΤΟΥΡΓΙΑ ΡΟΟΣΤΑΤΗ ΠΙΕΣΗΣ
ΛΕΙΤΟΥΡΓΙΑ RWS (συλλογή βρόχινου νερού)
Ρύθμιση Πίεσης Εκκίνησης και Στάσης
7.1 Ρύθμιση διακόπτη Dip-Switch
Λειτουργία ροοστάτη πίεσης:
Διακόπτης Dip Switch 1 στο OFF
Λειτουργία RWS: Διακόπτης Dip Switch 2 στο ON
7.2 Ρύθμιση διακόπτη Dip-Switch:
για επιλογή τιμών πίεσης
στη λειτουργία Ροοστάτη πίεσης
Πίεση Εκκίνησης από 1,5 μέχρι 3 bar:
Διακόπτης Dip Switch 3 στο OFF
Πίεση Εκκίνησης από 3 μέχρι 4,5 bar:
Διακόπτης Dip Switch 3 στο ON
Ρύθμιση μονής αντλίας
Η Πίεση Εκκίνησης
ρυθμίζεται από τη μεταβλητή
αντίσταση (βλέπε παράγραφο 5.2 – λεπτ. 1) που υπάρχει
στον πίνακα πρόσοψης ελέγχου, πάνω στο καπάκι του
Active System.
Ρύθμιση Συγκροτημάτων με 2 αντλίες
Η Πίεση Εκκίνησης ρυθμίζεται από τη μεταβλητή
αντίσταση (βλέπε παράγραφο 5.2 – λεπτ. 1) που υπάρχει
στον πίνακα πρόσοψης ελέγχου, πάνω στο καπάκι του
Active System για κάθε αντλία.
Προσοχή! Η πίεση
εκκίνησης της
ΕΦΕΔΡΙΚΗΣ αντλίας θα είναι πάντα
μεγαλύτερη κατά 0,5 bar ως προς την
Πίεση Εκκίνησης που ρυθμίστηκε στην
ΚΥΡΙΑ αντλία!
Αυτό συμβαίνει ακόμα και αν η μεταβλητή
αντίσταση (τρίμερ) στην Εφεδρική αντλία
έχει ρυθμιστεί σε τιμή χαμηλότερη ως
προς την τιμή που ρυθμίστηκε στην Κύρια
αντλία!
Η αντλία ή οι αντλίες (
αν πρόκειται για συγκρότημα) θα
σταματήσουν όταν η πίεση της εγκατάστασης υπερβεί την
καθορισμένη πίεση Εκκίνησης και όταν η ροή της αντλίας
είναι κατώτερη από την τιμή 2-3 λίτρων/λεπτό (το πράσινο
λαμπάκι θα παραμείνει αναμμένο συνέχεια).
