РУССКИЙ
117
Например, если давление Пуска равно 4 бар, давление
Остановки равно 6 бар и значение DP – 2 бар,
Резервный насос запустится, когда давление достигнет
значения 3 бар:
(Д. Оста. 6 бар – Д. Пуска 4 бар) = DP 2 бар
(DP 2 бар: 2) = DP ½ 1 бар
Давление Пуска Резервного насоса =
(Д. Пуска 4 бар - DP ½ 1 бар) = 3 бар
Давление
Пуска Главного насоса = 4 бар
Давление Остановки Главного и Резервного
насосов = 6 бар
(+ 50% значения давления Пуска)
DP 1/2 = 1 бар
Давление Пуска Резервного насоса = 3 бар

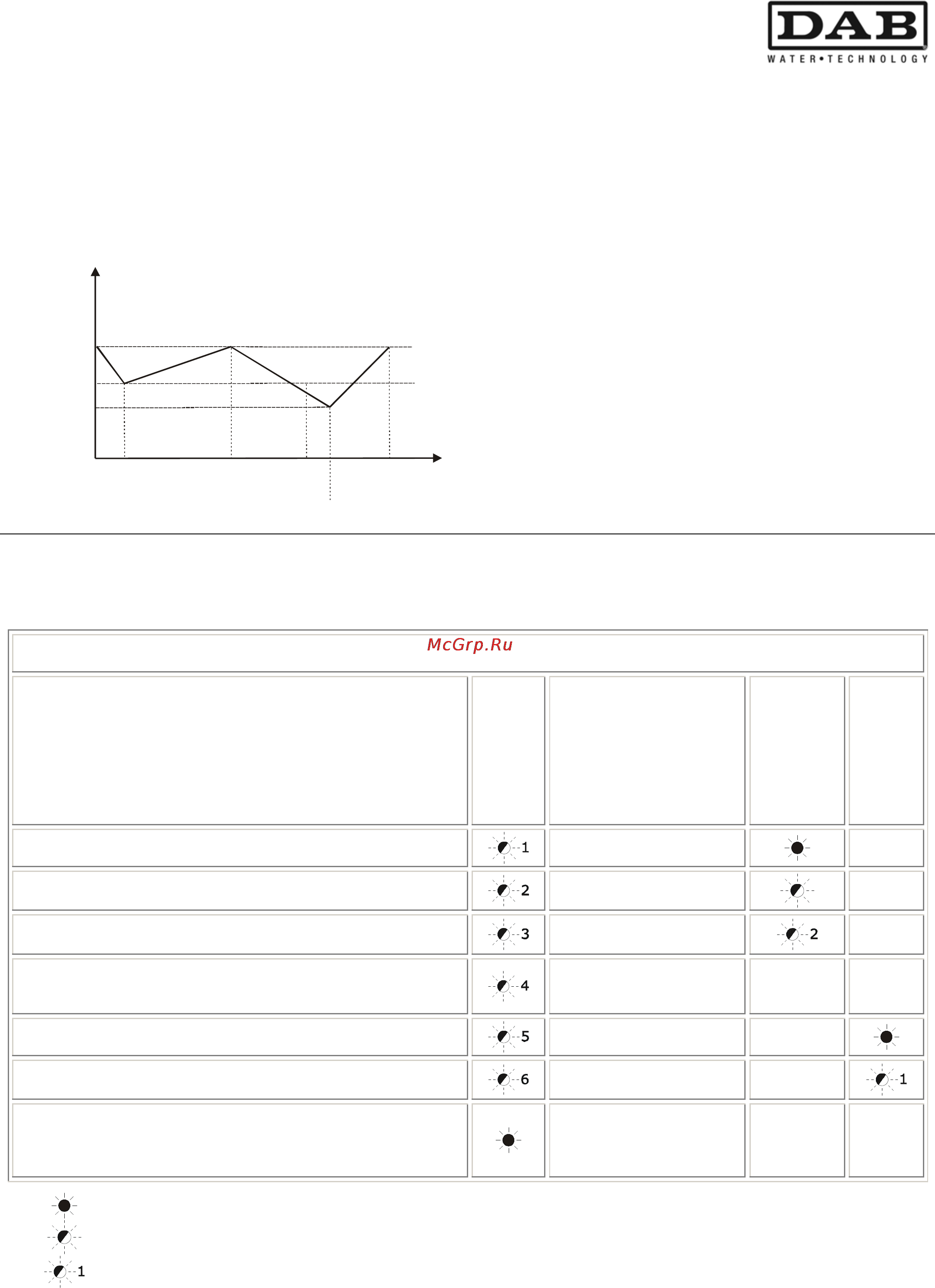

10. ПРЕДОХРАНЕНИЯ И СИГНАЛИЗАЦИИ
Предохранения и сигнализации показываются на передней консоли на крышке каждого насоса посредством
включения соответствующих индикаторов и на расстоянии посредством дополнительного реле в режимах Датчик
давления/расхода и Герметизация.
Общая таблица сигнализаций
ПЕРЕДНЯЯ КОНСОЛЬ УПРАВЛЕНИЯ
Сигнализация
КРАСНЫЙ СИД
аномалия
Сообщение
ЗЕЛЕНЫЙ СИД
ВНУТРЕННИЙ
ЗЕЛЕНЫЙ СИД
Группы с 2
насосами
Сигнализация сверхдавления
Плата запитана
без расхода
Сигнализация внешнего ввода
(возможность дистанционной сигнализации –
НР RWS)
Плата запитана
с расходом
Сигнализация работы всухую
(возможность дистанционной сигнализации –
НР RWS)
Функция против
размерзания
Сигнализация против циркуляции
Функция
отдельного Active
System
выкл.
Сигнализация некогерентности микровыключателей
Сообщение Главного
насоса
Сигнализация отсутствия связи в Группах с 2 насосами
(возможность дистанционной сигнализации –
НР RWS)
Сообщение Резервного
насоса
Сигнализация работы всухую более 15 часов для
отдельного насоса
Сигнализация работы всухую более 4 часов для Групп с 2
насосами
СИД горит стабильно.
СИД мигает
Показывает частоту мигания СИДа.
ДОстан. .
H
4
t
6
3
6
Глав
ВЫКЛ
.
.
4
Резерв
ВКЛ
.
.
Глав
ВКЛ
.
.
Глав
ВКЛ
.
.
Глав и Резерв
ВЫКЛ
. .
.
DP ½
ДПуска.
