LIMBA ROMÂNĂ
129

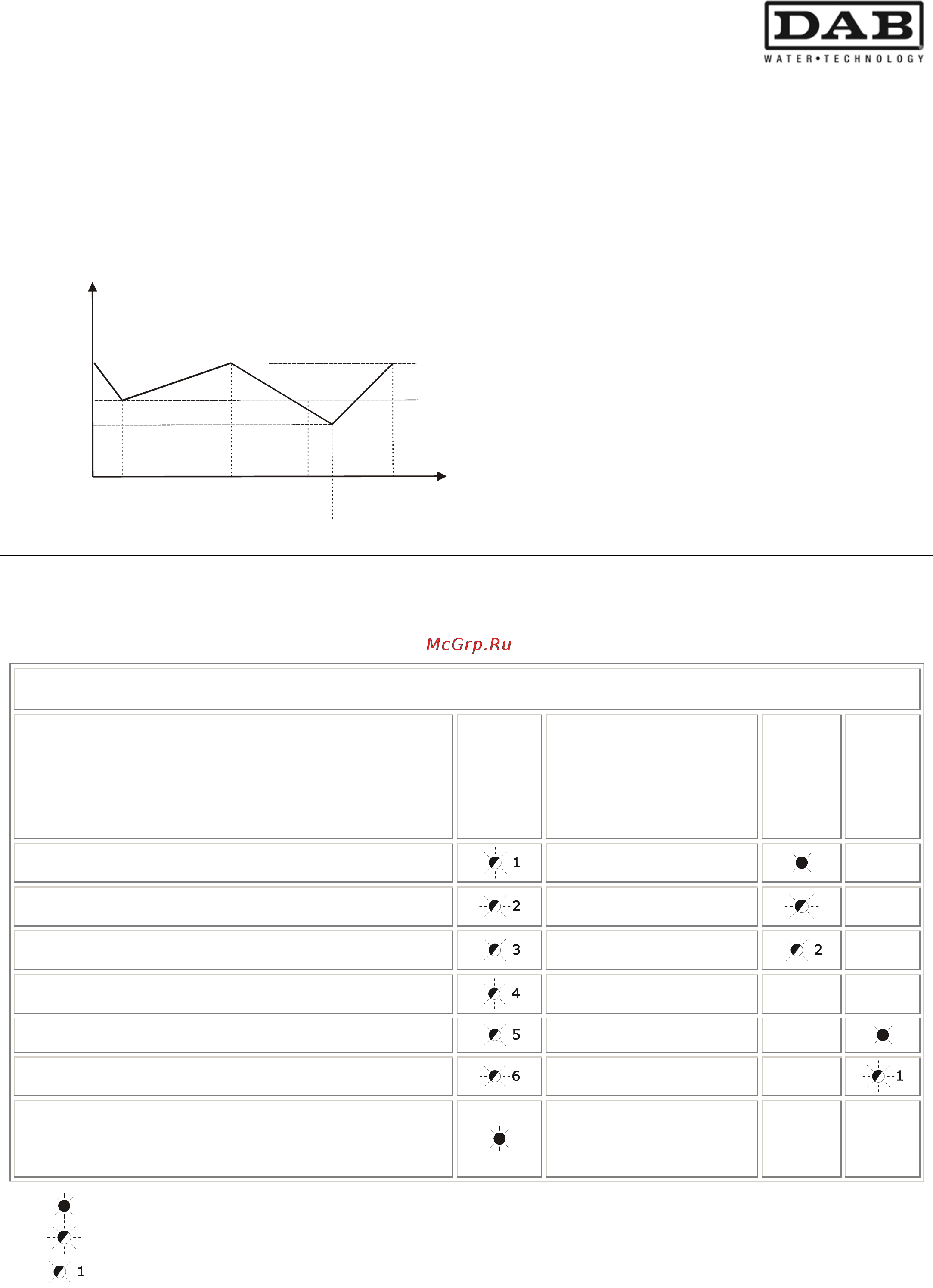

De exemplu dacă presiunea de Start este egală cu 4
bari, presiunea de Stop este egală cu 6 bari şi valoarea
de DP este de 2 bari, Pompa Slave va porni când
presiunea va ajunge la valoarea de 3 bari:
(P.Stop 6bari – P.Start 4bari)= DP 2bari
(DP 2bari : 2) = DP ½ 1bar
Presiune de Start pompa Slave =
(P.Start 4bari – DP ½ 1bar) = 3 bari
Presiune de Start pompa Master = 4 bari
Presiune de Stop pompa Master şi Slave = 6 bari
( + 50% din valoarea presiunii de Start)
DP 1/2 = 1 bar
Presiune de Start pompa Slave = 3 bari
10. PROTECŢIE ŞI ALARME
Protecţiile şi alarmele sunt semnalate în panoul frontal de reglare şi control pus pe capacul fiecărei singure pompe
prin pornirea respectivelor leduri luminoase şi la distanţa prin releul optional doar în funcţiunea de Presofluxostat şi
Presurizare.
Tabel general alarme şi semnalări
PANOU FRONTAL DE REGLARE ŞI CONTROL
Nume alarmă
LED ROŞU
anomalie
Nume semnalare
LED VERDE
LED VERDE
INTERN
Grupuri cu 2
pompe
Alarmă Suprapresiune
Placa electronică
alimentată fără flux
Alarmă Intrare externă
(posibilitate de semnalare la distanţă – NO RWS)
Placa electronică
alimentată cu flux
Alarmă mers pe uscat
(posibilitate de semnalare la distanţă – NO RWS)
Funcţiune antiîngheţare
Alarmă Anticycling
Funcţiune
Active System singur
oprit
Alarmă Incoerenţă Dip-Switch
Comunicare Master
Alarmă Comunicare absentă în Grupuri cu 2 pompe
(posibilitate de semnalare la distanţă – NO RWS)
Comunicare Slave
Alarmă Mers pe uscat mai mult de 15 ore pentru pompa
singură
Alarmă Mers pe uscat mai mult de 4 ore pentru Grupuri
cu 2 pompe
Led aprins fix
Led aprins intermitent
Indică numărul de sclipiri pe care le efectuează ledul luminos.
P. S t o p
P. S t a r t
H
4
t
6
3
6
Master
OFF
4
Slave
ON
Master
ON
Master
ON
Master Slave
OFF
şi
DP ½
