SVENSKA
79
6. TRYCK-/FLÖDESVAKTFUNKTION
TRYCKSTEGRINGSFUNKTION
FUNKTION FÖR UPPSAMLING AV
REGNVATTEN
6.1 Inställning av dip-brytare
Tryck-/flödesvaktfunktion: Dip-brytare 1 vid OFF
Tryckstegringsfunktion: Dip-brytare 1 vid ON
Funktion för uppsamling av regnvatten:
Dip-brytare 2 vid ON
Funktionen för uppsamling av
regnvatten erfordrar att hjälpreläet som
styr trevägsventilen installeras i
kretskortet. (Se kapitel 5.2 - ref. 10.)
6.2 Funktion vid en enskild pump
Funktion vid enheter med två pumpar
ENDAST FÖR ENHETER MED TVÅ
PUMPAR!
Före starten ska den medföljande anslutningskabeln
anslutas till RJ-uttaget för seriell kommunikation
mellan de två pumparna. Var uppmärksam på att
kabeln har en huvudingång (Master) för
huvudpumpen och en sekundäringång (Slave) för
sekundärpumpen som tydligt anges på aktuell
märkplåt.
Observera! Vid den första starten avgörs det
vilken pump som blir huvudpump respektive
sekundärpump i enheten beroende på
anslutningen av kabeln till RJ-uttaget!
Vid efterföljande starter sker oavsett en
automatisk växling mellan huvudpumpen och
sekundärpumpen!
När pumpen, eller pumparna, har startats och elkabeln
har anslutits till elnätet enligt kapitel 4.3 sker följande:

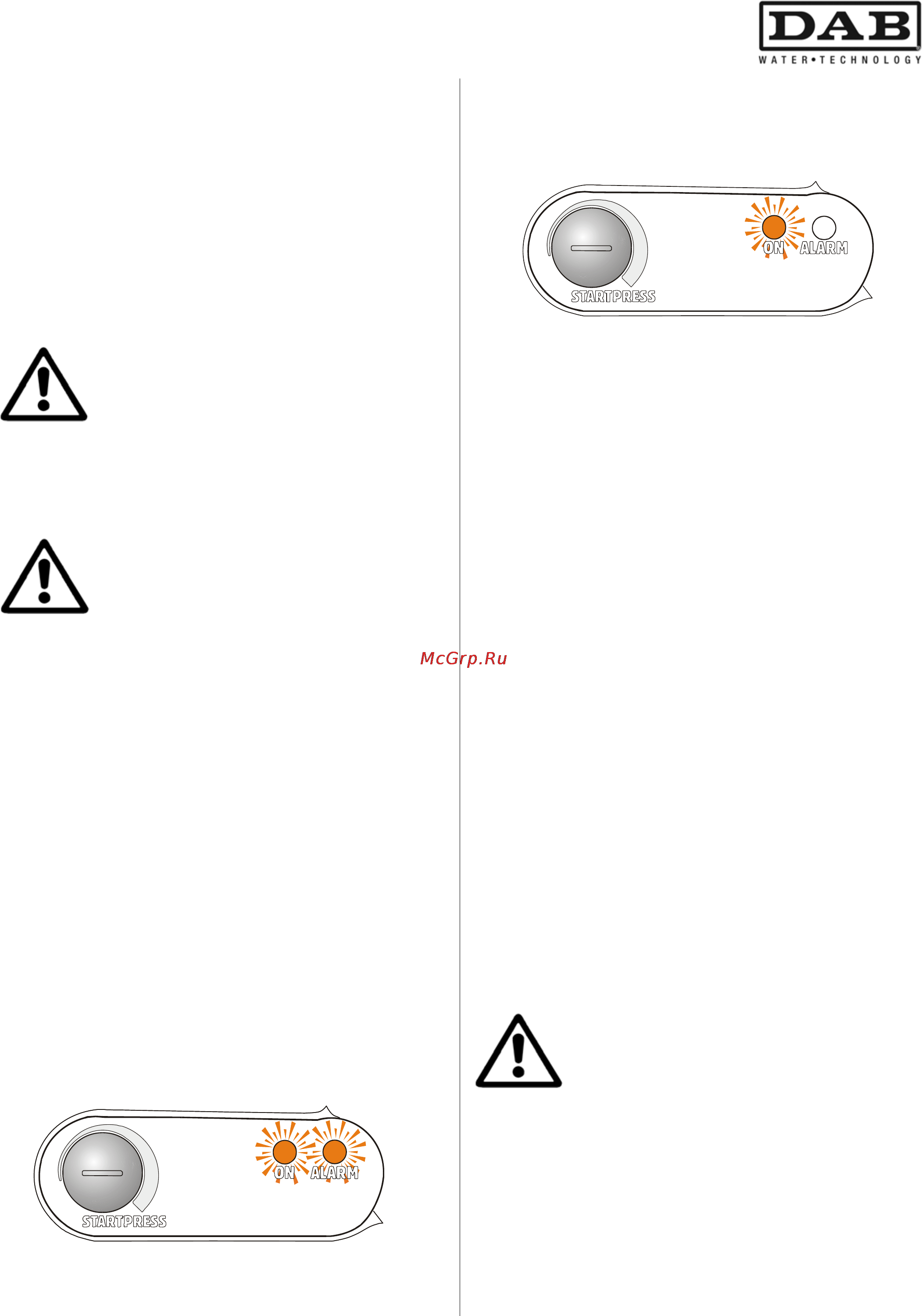

Den röda och gröna signallampan på frontpanelen
för kontroll och inställning av varje pump tänds
samtidigt.
Pumpen, eller pumparna, startar automatiskt. Den
gröna signallampan lyser med fast sken om det inte
finns något vattenflöde respektive blinkar om det
finns vattenflöde.
7. TRYCK-/FLÖDESVAKTFUNKTION
FUNKTION FÖR UPPSAMLING AV
REGNVATTEN
Inställning av start- och stopptryck
7.1 Inställning av dip-brytare
Tryck-/flödesvaktfunktion: Dip-brytare 1 vid OFF
Funktion för uppsamling av regnvatten:
Dip-brytare 2 vid ON
7.2 Inställning av dip-brytare för val av
tryckvärden vid tryck-/flödesvaktfunktion
Starttryck mellan 1,5 och 3 bar: Dip-brytare 3 vid OFF
Starttryck mellan 3 och 4,5 bar: Dip-brytare 3 vid ON
Inställning av en enskild pump
Starttrycket kan ställas in med potentiometern för
inställning (se kapitel 5.2 - ref. 1). Den finns på
frontpanelen för kontroll på höljet till Active System.
Inställning av enheter med två pumpar
Starttrycket kan ställas in med potentiometern för
inställning (se kapitel 5.2 - ref. 1). Den finns på
frontpanelen för kontroll på höljet till Active System för
varje enskild pump.
Observera! Starttrycket för
sekundärpumpen är alltid 0,5 bar högre
än det inställda starttrycket i
huvudpumpen!
Det är fallet även när potentiometern för
inställning i sekundärpumpen är inställd
på ett lägre värde än det inställda värdet
i huvudpumpen!
Pumpen, eller pumparna, stannar när systemtrycket
överstiger det inställda starttrycket och när pumpflödet
är lägre än 2 - 3 l/min (den gröna signallampan lyser
med fast sken).
