PORTUGUÊS
177
Por exemplo, se a pressão de Start é de 4 bar, a
pressão de Stop é de 6 bar e o valor de DP é de 2 bar,
a Bomba Slave irá arrancar quando a pressão
alcançar o valor de 3 bar :
(P.Stop 6bar – P.Start 4bar)= DP 2bar
(DP 2bar : 2) = DP ½ 1bar
Pressão de Start bomba Slave =
(P.Start 4bar – DP ½ 1bar) = 3 bar
Pressão de Start bomba Master = 4 bar
Pressão de Stop bomba Master e Slave = 6 bar
(+ 50% do valor da pressão de Start)
DP 1/2 = 1 bar
Pressão de Start bomba Slave = 3 bar

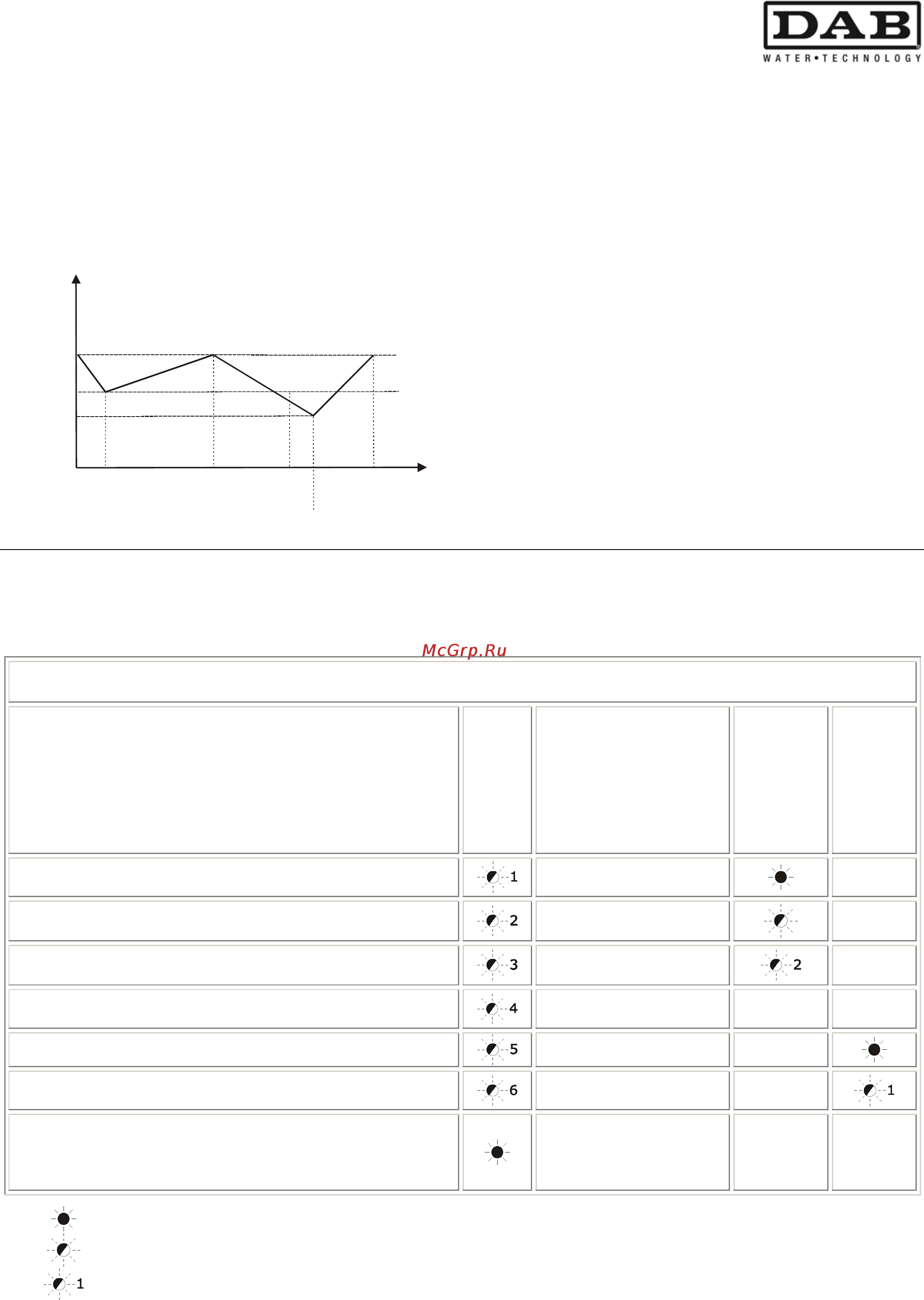

10. PROTECÇÕES E ALARMES
As protecções e os alarmes são assinalados no painel frontal de regulação e controlo que se encontra na tampa de
cada bomba, pelo acender dos relativos leds luminosos e à distância por meio do relé opcional, apenas na função
de Pressostato/fluxostato e Pressurização.
Tabela geral de alarmes e sinalizações
PAINEL FRONTAL DE REGULAÇÃO E CONTROLO
Nome do alarme
LED
VERMELHO
anomalia
Nome da sinalização
LED VERDE
LED VERDE
INTERNO
Grupos de 2
bombas
Alarme Sobrepressão
Placa alimentada
sem fluxo
Alarme Entrada externa
(possibilidade de sinalização remota – NA RWS)
Placa alimentada
com fluxo
Alarme funcionamento a seco
(possibilidade de sinalização remota – NA RWS)
Função antigelo
Alarme Anticycling
Função
Active System simples
apagado
Alarme Incoerência Dip-Switch
Comunicação Master
Alarme Falta de comunicação nos Grupos de 2 bombas
(possibilidade de sinalização remota – NA RWS)
Comunicação Slave
Alarme Funcionamento a seco: além das 15 horas para
bomba simples
Alarme Funcionamento a seco: além das 4 horas para
Grupos de 2 bombas
Led aceso fixo
Led aceso intermitente
Indica o número de intermitências efectuadas pelo led luminoso.
P. S t o p
P. S t a r t
H
4
t
6
3
6
Master
OFF
4
Slave
ON
Master
ON
Master
ON
Master e Slave
OFF
DP ½
