БЪЛГАРСКИ
139
139
6. ФУНКЦИЯ РЕЛЕ ЗА НАЛЯГАНЕ И
ДЕБИТОМЕР
ФУНКЦИЯ ХЕРМЕТИЗИРАНЕ
ФУНКЦИЯ RWS (събиране на дъждовна вода)
6.1 Регулиране на Dip-Switch
Функция реле за налягане и дебитомер:
Dip Switch 1 на OFF
Функция херметизиране : Dip Switch 1 на ON
Функция RWS: Dip Switch 2 на ON
За функцията RWS поставете в
електронната платка командното
опционално реле трипътен вентил
(вижте параграфа 5.2 – отн. 10)
6.2 Функциониране отделна помпа
Функциониране агрегат с 2 помпи
САМО ЗА АГРЕГАТИ С 2 ПОМПИ!!
Преди да извършите включването, свържете
доставения кабел за свързване с контакта RJ за
серийна връзка на двете помпи, като имате предвид че
кабелът е с един Главен Master вход (главна помпа) и
един вторичен Slave вход (вторична помпа), точно
определени със съответната идентификационна
табелка.
Внимание!При първоначалното задействане, в
зависимост от свързването на кабела
към контакта
RJ, ще се определи коя ще бъде главната помпа
Master и коя вторичната помпа Slave на Агрегата!
За следващите включвания ще се получи
автоматично редуване между главната помпа
Master и второстепенната помпа Slave!
След като задействате помпата, или помпите при
агрегати и след като свържете захранващия кабел с
електромрежата, както е
указано в Параграфа 4.3:

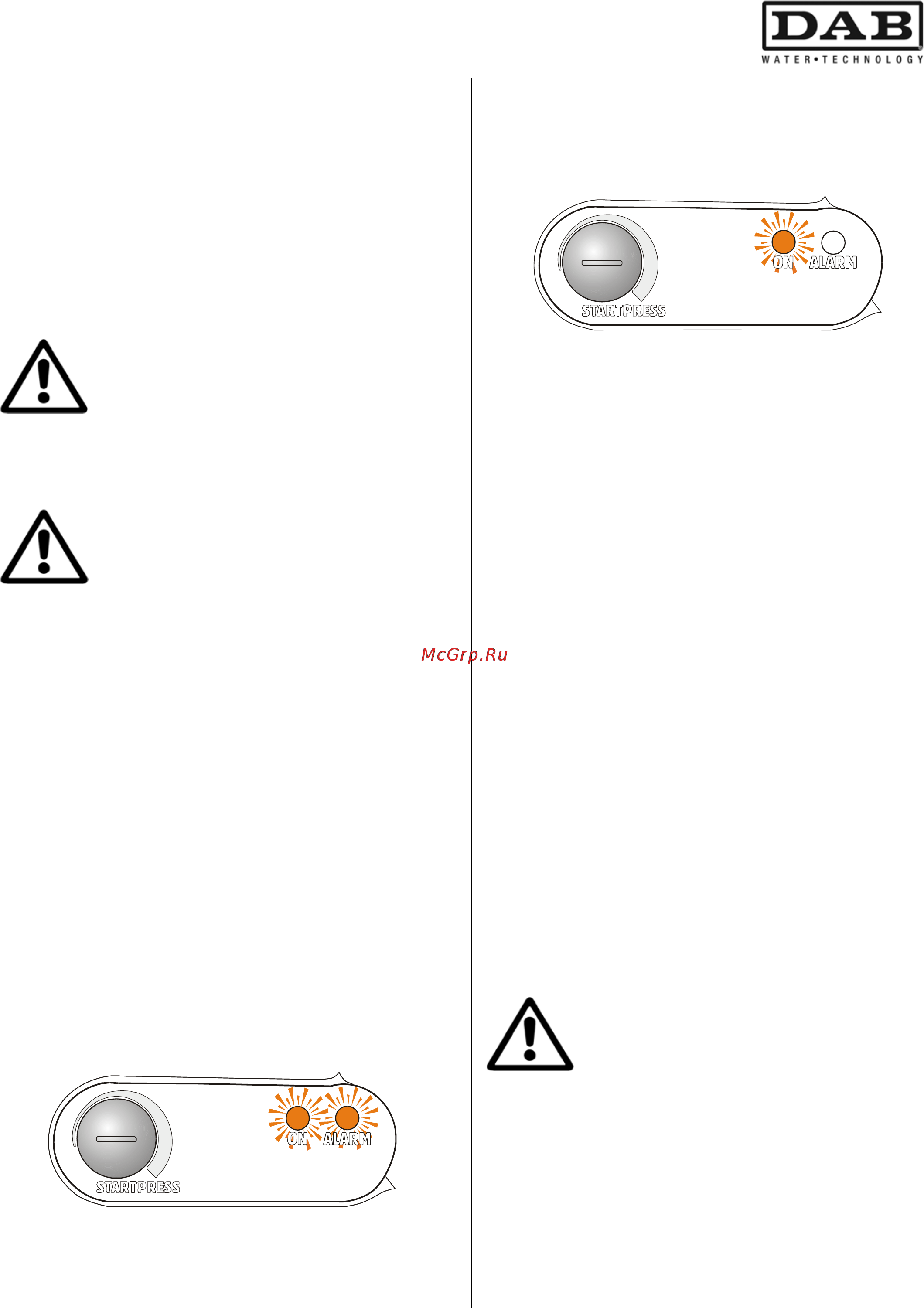

Червеният и зеленият светлинен индикатор върху
фронталното контролно табло на всяка помпа ще
светнат едновременно.
Помпата, или помпите при агрегатите, ще се
задейства автоматично, поддържайки постоянно
светещ зеления светодиод, при липса на водна
струя, и светещ мигайки, при наличие на водна
струя.
7. ФУНКЦИЯ РЕЛЕ ЗА НАЛЯГАНЕ И
ДЕБИТОМЕР
ФУНКЦИЯ RWS (събиране на дъждовна вода)
Регулиране на Налягането за Стартиране (Start)
и Спиране (Stop)
7.1 Регулиране на Dip -Switch
Функция реле за налягане и дебитомер:
Dip -Switch 1 на OFF
Функция RWS: Dip-Switch p 2 на ON
7.2 Регулиране на Dip-Switch:
за избор на стойностите за налягане
при функцията Реле за налягане и дебитомер
Налягане Start от 1,5 до 3 bar: Dip-Switch 3 на OFF
Налягане Start от 3 до 4,5 bar: Dip-Switch 3 на ON
Регулиране на отделна помпа
Налягането на Start може да се регулира чрез Тример
за регулиране (вижте параграфа 5.2 – отн.1), върху
фронталното командно табло, разположено върху
капака на
Active System
Регулиране на агрегат с 2 помпи
Налягането на Start може да се регулира чрез Тример
за регулиране (вижте параграфа 5.2 – отн.1), върху
фронталното командно табло, разположено върху
капака на Active System за всяка отделна помпа.
Внимание! Налягането на Start на
Второстепенната помпа SLAVE ще бъде
винаги с 0,5 bar по-високо спрямо
налягането на Start, регулирано в
Главната помпа MASTER!
Това се получава и когато тримера за
регулиране, настроен в помпата Slave се
окаже със стойност, по-ниска спрямо
настроеното в помпата Master!
Помпата, или помпите при агрегатите, ще се задейства ,
когато налягането на
инсталацията превиши
настроеното налягане на Start и когато дебитът на
помпата се окаже по-нисък от стойността 2-3 литра/мин.
(зеленият светодиод ще свети без прекъсване)
