NEDERLANDS
51

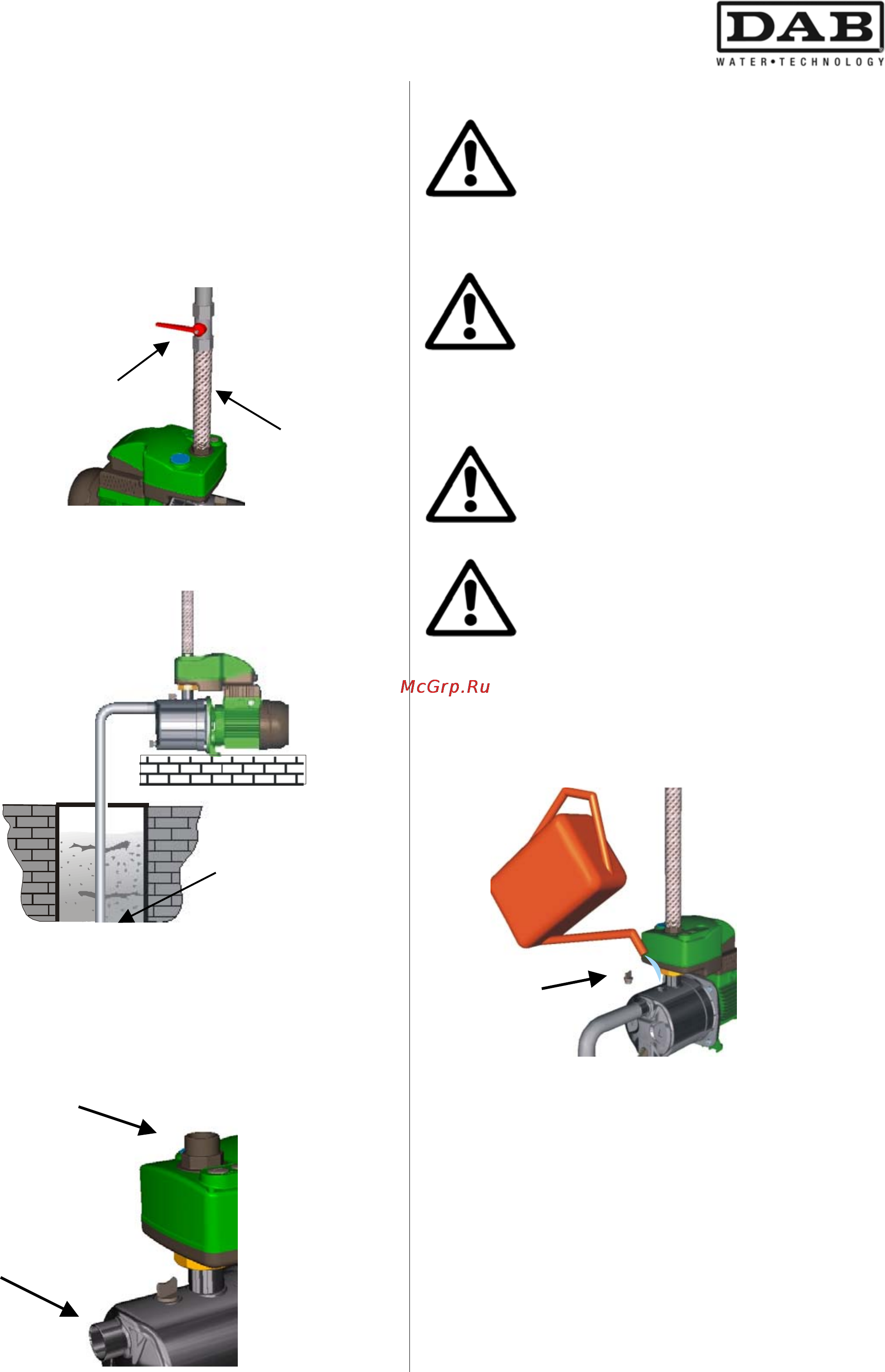

Voor het onderhoud is het raadzaam als volgt te
werk te gaan:
Voorzie de leiding van een interceptieklep
vlakbij de pomp,
gebruik na de perszijde een recht stuk leiding
om het deksel van het Active-systeem op te
kunnen lichten voor het verrichten van
inspecties.
Bij de afzuiging uit een put is het noodzakelijk een
afsluiter compleet met filter te installeren.
De pomp wordt geleverd met de aansluitingen:
1” GAS voor de 50Hz-versies
1” NPT voor de 60Hz-versies (op verzoek ook GAS)
Wanneer ook bij de aanzuiging van een aansluiting
gebruik gemaakt wordt, dan dient deze van het niet
vervormbare type te zijn.
4.2 Elektrische aansluitingen
LET OP!!
NEEM ALTIJD DE VEILIGHEIDS-
NORMEN IN ACHT!!
De elektrische installatie dient door een ervaren,
bevoegd elektricien te worden uitgevoerd, die zich
daarvoor volledig verantwoordelijk stelt.
ZORG VOOR EEN CORRECTE EN
V
EILIGE AARDVERBINDING VAN DE
INSTALLATIE!!
Kijk na of de netspanning overeenkomt met de
waarde op het motorplaatje.
De juiste werkspanning en –frequentie staan op het
plaatje van de pomp.
Verricht nooit aansluitingen op het klem-
menbord indien de elektrische voeding
niet minstens 5 minuten gedeactiveerd is.
4.3 Starten
START DE POMP NIET ZONDER DEZE
EERST VOLLEDIG MET VLOEISTOF
TE HEBBEN GEVULD.
Vóór het starten controleert u of de pomp normaal
gevoed is en vult u de pomp, via het daarvoor bestemde
gat, volledig met schoon water. Hiervoor verwijdert u
eerst de vuldop die zich op het pomphuis bevindt. Na
het vullen dient de vuldop opnieuw zorgvuldig
vastgeschroefd te worden.
Sluit de voedingskabel aan op het elektriciteitsnet.
4.4 Starten van de pomp na een lange periode
van buitengebruikstelling
Met een schroevendraaier, die u in het middelste gat
op het schoepdeksel steekt, kunt u de waaier
deblokkeren indien de pomp lange tijd niet gewerkt
heeft.
Is de pomp leeggemaakt, dan dient u de pomp vóór het
starten opnieuw met vloeistof te vullen.
Afsluiter
H
2
0
