DEUTSCH
42

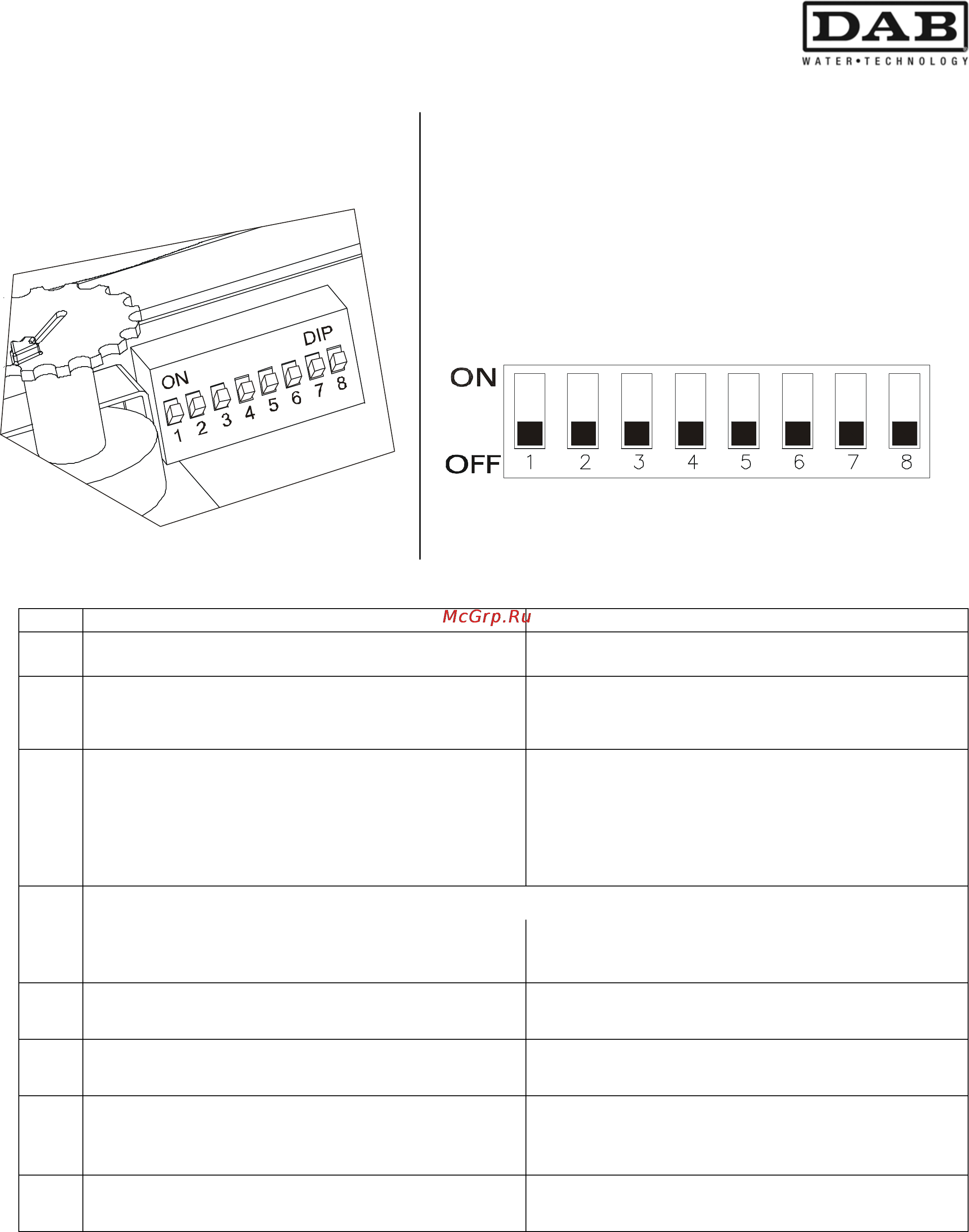

5.3 DIP-Switch zur Selektion der Funktionen
Nr. Status auf ON Status auf OFF
1
Verdichtungsfunktion aktiviert
Funktion Druck-/Strömungswächter aktiviert
2
Funktion RWS
(Regenwassersammlung) aktiviert
Funktion RWS
(Regenwassersammlung) deaktiviert
3
Einstellung des Einschaltdrucks
- bei Funktion Druck/Strömungswächter:
3 bis 4,5 bar
- bei Verdichtungsfunktion: 3,5 bis 8 bar
Einstellung des Einschaltdrucks
- bei Funktion Druck/Strömungswächter:
1,5 bis 3 bar
- bei Verdichtungsfunktion: 1,5 bis 6 bar
Nur für Funktion Druck/Strömungswächter:
4
Zwangslauf: 1 Minute
Externer Eingang ohne automatisches Reset
Zwangslauf: 3 bis 8 bar
Externer Eingang mit automatischem Reset
5
Anticycling-Funktion deaktiviert.
Anticycling-Funktion aktiviert.
6
Externer Eingang aktiviert
Externer Eingang deaktiviert
7
Auslöseverzögerung externer Eingang:
5 Sekunden.
Auslöseverzögerung externer Eingang:
1 Sekunde.
8
- -
- -
