DEUTSCH
48

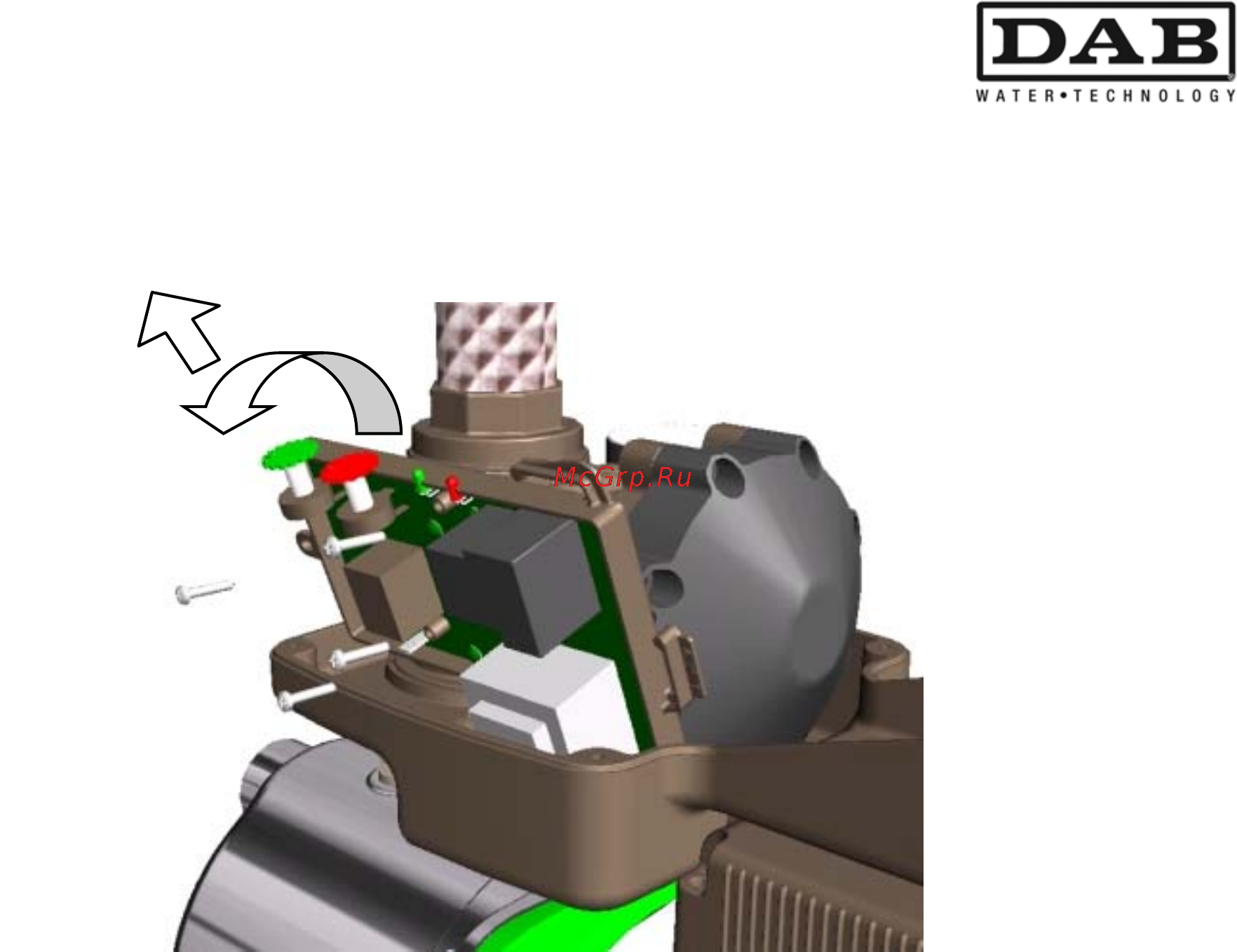

Auswechseln der Elektronikkarte
Die nachstehend beschriebenen Operationen zum Auswechseln der Elektronikkarte dürfen
ausschließlich von qualifiziertem Fachpersonal durchgeführt werden:
Den Druck der Anlage vermindern (es empfiehlt sich, das zuvor am Auslass der Anlage in de
r
Nähe der Pumpe installierte Ventil zu schließen).
Die Elektroverbinder der Karte abhängen.
Auf die Karte drücken und die 4 Schrauben aufschrauben.
Die Karte nach außen drehen.
Die Karte schräg herausziehen.
Auf den O-Ring des Drucksensors achten!!!
(
Drucksensor: Verbindun
g
skanüle zwischen Karte und H
y
draulikkör
p
er
)
