РУССКИЙ
115
6. РЕЖИМ ДАТЧИК РАСХОДА/ДАВЛЕНИЯ
РЕЖИМ ГЕРМЕТИЗАЦИЯ
РЕЖИМ RWS (сбор дождевой воды)
6.1 Настройка микропереключателей
Режим датчик расхода/давления:
Микропереключатель 1 ВЫКЛ.
Режим герметизация: Микропереключатель 1 ВКЛ.
Режим RWS: Микропереключатель 2 ВКЛ.
Для функции RWS вставить в
электронную плату дополнительное
реле управления 3-хходовым
клапаном.
(см. параграф 5.2 – ссылка 10)
6.2 Работа отдельного насоса
Работа групп с 2 насосами
ТОЛЬКО ДЛЯ ГРУПП С 2
НАСОСАМИ!!
Перед подключением подсоедините
прилагающийся провод к разъему RJ
последовательной связи 2-х насосов, учитывая,
что у провода есть Основной ввод (основной
насос) и Резервный (резервный насос), четко
промаркированные соответствующими
этикетками.
Внимание! При первом запуске в зависимости
от типа подсоединения провода к разъему RJ
определяется тип насоса в группе – Главный
или Резервный!
При последующих
запусках производится
автоматическая смена между Главным и
Резервным насосами!

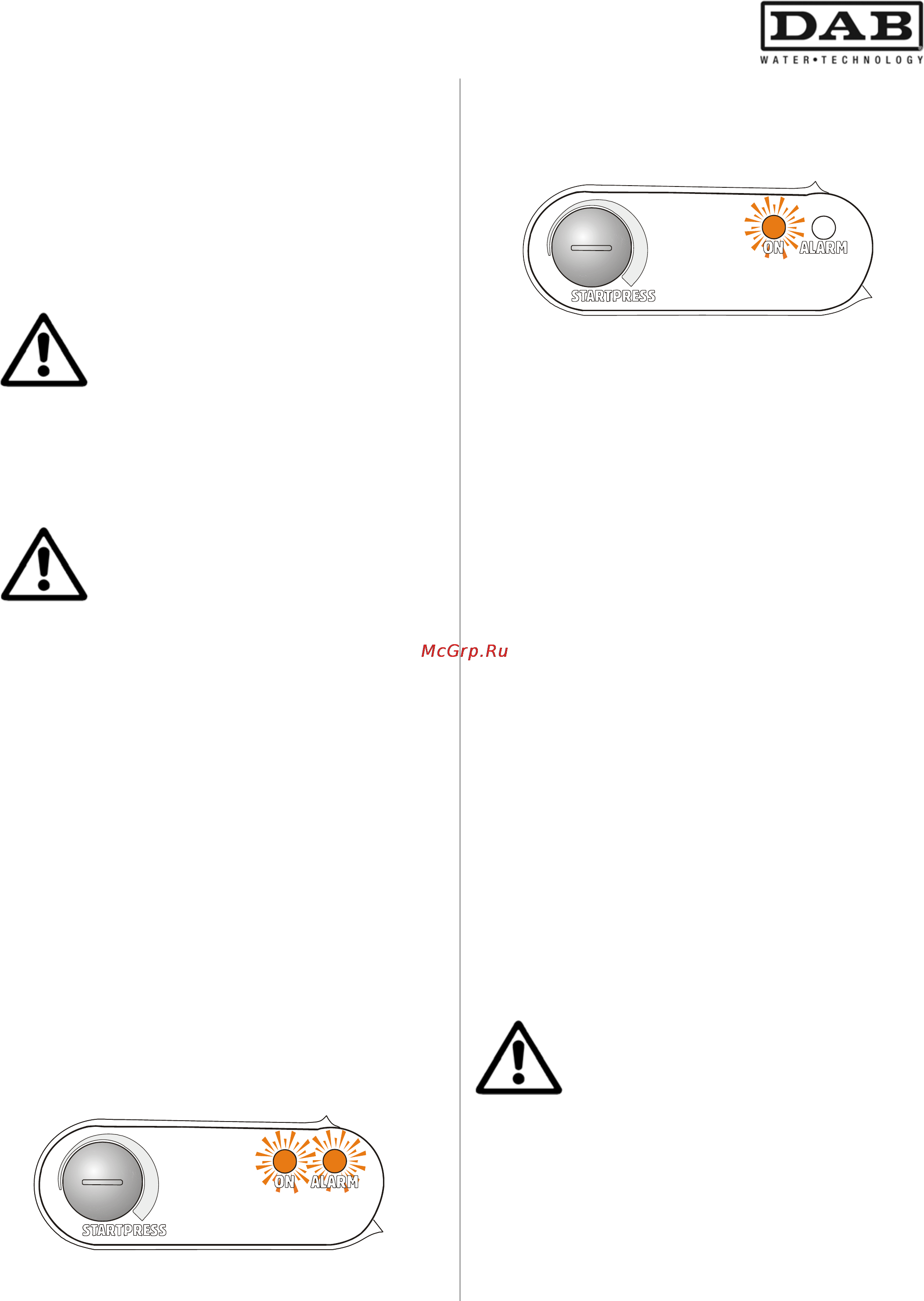

После запуска насоса или насосов, в случае групп,
и подсоединения сетевого кабеля к сети
электропитания, как описано в Параграфе 4.3:
красный и зеленый индикаторы на передней
консоли управления каждого насоса загорятся
одновременно.
Насос или насосы, в случае групп, запускается
автоматически, зеленый СИД продолжает гореть
в отсутствия расхода воды и мигает в случае
наличия расхода.
7. РЕЖИМ ДАТЧИК РАСХОДА/ДАВЛЕНИЯ
РЕЖИМ RWS (сбор дождевой воды)
Регуляция давления Пуска и Остановки
7.1 Настройка микропереключателей
Режим датчик расхода/давления:
Микропереключатель 1 ВЫКЛ.
Режим RWS: Микропереключатель 2 ВКЛ.
7.2 Настройка микропереключателей:
для выбора значений давления в режиме
датчик расхода/давления
Давление Пуска от 1,5 до 3 бар:
Микропереключатель 3 ВЫКЛ.
Давление Пуска от 3 до 4,5 бар:
Микропереключатель 3 ВКЛ.
Настройка Отдельного насоса
Давление Пуска регулируется Переключателем
(см. параграф 5.2 – ссылка 1) на передней консоли
управления на крышке Active System.
Настройка групп с 2 насосами
Давление Пуска регулируется Переключателем
(см. параграф 5.2 – ссылка 1) на передней консоли
управления на крышке Active System для каждого
насоса.
Внимание! Давление Пуска
РЕЗЕРВНОГО насоса всегда выше на
0,5 бар давления Пуска Главного
насоса!
Это имеет место, даже если
переключатель в Резервном насосе
настроен на значение, меньшее
значения Главного насоса!
Насос или насосы, в случае групп, останавливается,
когда давление в системе превысит заданное
давление Пуска, и когда расход насоса будет
меньше 2-3 литров/мин. (зеленый СИД горит
стабильно).
