Például, ha a Start nyomás 4 bar-nak megfelelő, a Stop
nyomás 6 bar-nak lesz megfelelő, a DP érték pedig 2
bar lesz, a Segéd Pumpa akkor fog beindulni, ha a
nyomás értéke eléri a 3 bar-t:
(Ny.Stop 6bar – Ny.Start 4bar)= DP 2bar
(DP 2bar : 2) = DP ½ 1bar
Segéd pumpa Start nyomása =
(Ny.Start 4bar – DP ½ 1bar) = 3 bar
A Fő pumpa Start nyomása = 4 bar
A Fő és Segéd pumpa Stop nyomása = 6 bar
(+ 50% a Start nyomáshoz képest)
DP 1/2 = 1 bar
Segéd pumpa Start nyomása = 3 bar
10. VÉDELEM ÉS VÉSZJELZÉSEK
A védelmi és vészjelzések az elülső beállítási és ellenőrző panelen jelennek meg, amely minden pumpa fedlapján
észlelhetünk, a világító led-eknek köszönhetően, amiket, csak a nyomásszabályzó illetve az áramlásnyomás
szabályzó funkció esetén, távolról az opcionális relé működtethet.

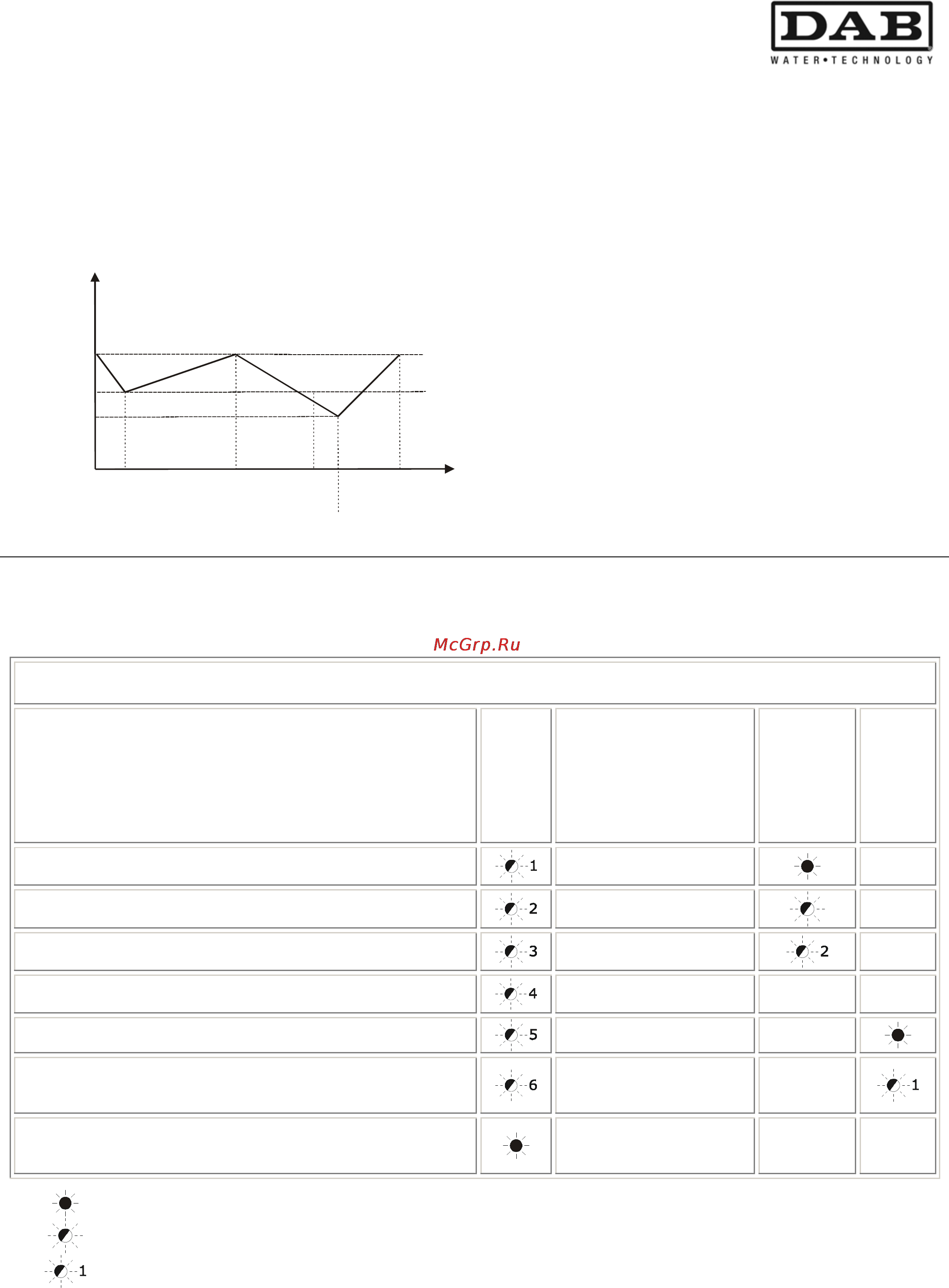

Vészjelzések és kijelzések általános táblázata
ELÜLSŐ BEÁLLÍTÁSI ÉS ELLENŐRZŐ PANEL
Vészjelzés megnevezése
PIROS LED
Meghibásodás
A kijelzés
megnevezése
ZÖLD LED
ZÖLD LED
BELSŐ
2 csoportos
pumpa
Túlterhelési vészjel
A kártya áramlás nélküli
ellátása
Külső bement vészjele
(lehetőség van távolsági vészjelre – NO RWS)
A kártya áramlással
történő ellátása
Száraz üzemmód vészjele
(lehetőség van távolsági vészjelre – NO RWS)
Fagyálló funkció
Anticycling vészjele
Különálló Active System
funkció
kikapcs
olt
Dip-Switch összeférhetetlenség vészjele
Fő pumpa komunkációja
2-es csoportos pumpák közötti kommunikáció hiányának
vészjele
(lehetőség van távolsági vészjelre – NO RWS)
Segéd pumpa
komunikációja
Pumpánkénti,15 órát meghaladó száraz üzemmód vészjele
2-es csoportos pumpák 4 órát meghaladó száraz üzemmód
vészjele
Led folyamatosan ég
Led villogva ég
A villógó led kigyulladásának számát jelzi
Ny.Stop
Ny.Start
H
4
t
6
3
6
Fő
OFF
4
Segéd
ON
Fő
ON
Fő
ON
Fő és Segéd
OFF
DP ½
