TÜRKÇE
105

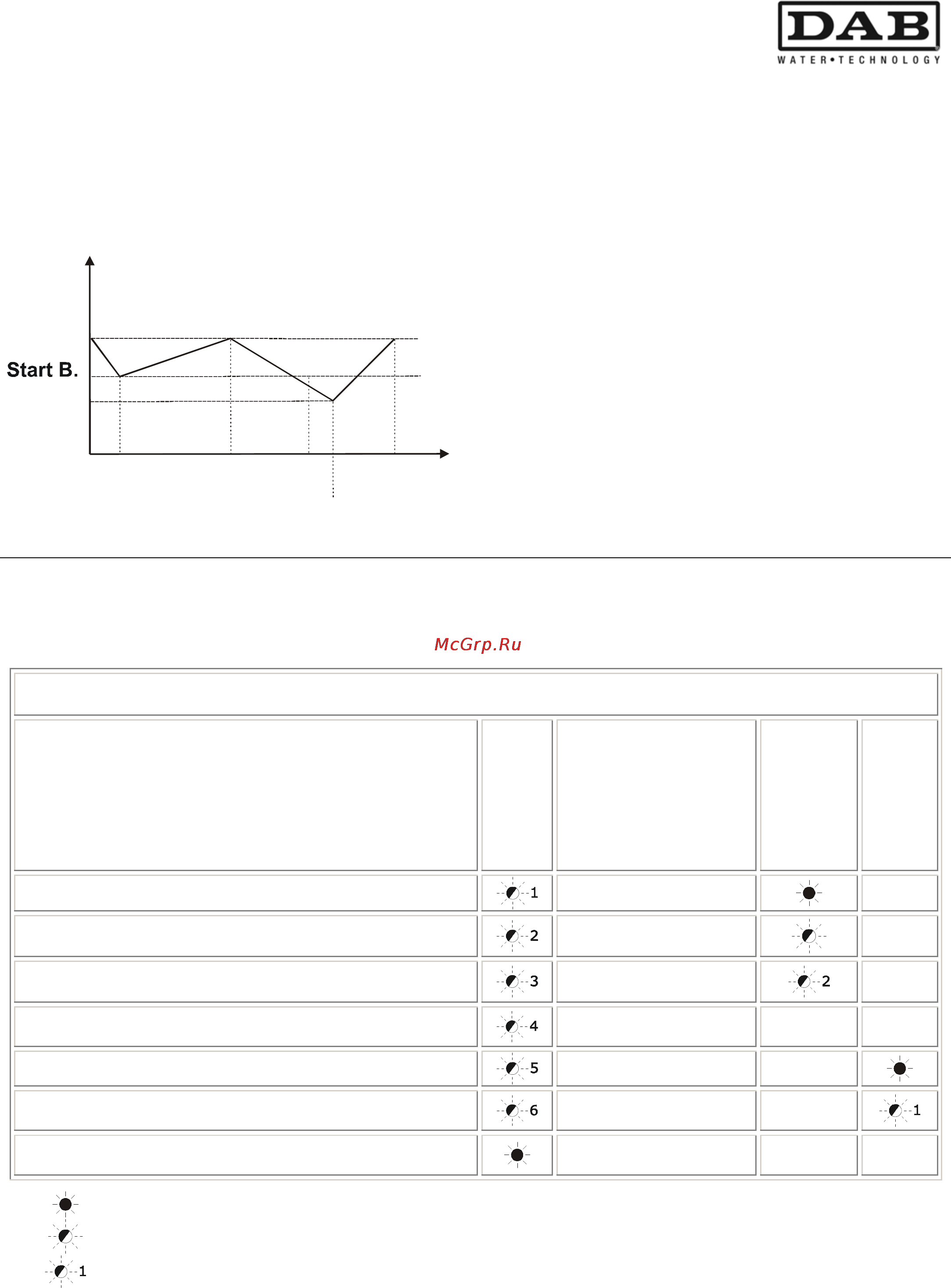

Örneğin Start basıncının 4 bar, Stop basıncının 6 bar ve
DP değerinin 2 bar olması halinde Slave pompa, basınç
3 bar değerine ulaştığında harekete geçecektir:
(Stop B. 6bar – Start B. 4bar)= DP 2bar
(DP 2bar : 2) = DP ½ 1bar
Slave pompa Start basıncı =
(Start B. 4bar – DP ½ 1bar) = 3 bar
Master pompa Start basıncı = 4 bar
Master ve Slave pompa Stop basıncı = 6 bar
(+ Start basıncı değerinin %50’si)
DP 1/2 = 1 bar
Slave pompa Start basıncı = 3 bar
10. KORUMALAR VE ALARMLAR
Korumalar ve alarmlar, ilgili ışıklı ledlerin yanması aracılığı ile beher pompanın kapağı üzerinde bulunan kontrol ve
ayar ön panelinde ve sadece Basınç ve Akış Ölçer ve Basınçlandırma fonksiyonunda bulunan opsiyonel röle
aracılığı ile uzaktan bildirilirler.
Genel alarm ve sinyal tablosu
AYAR VE KONTROL ÖN PANELİ
Alarm adı
KIRMIZI LED
Arıza
Sinyal adı
YEŞİL LED
İÇ YEŞİL LED
2 pompalı gruplar
Aşırı Basınç Alarmı
Akışsız beslenen kart
Dış Giriş Alarmı
(Uzaktan bildirme imkanı – RWS NO)
Akışlı beslenen kart
Kuru marş alarmı
(Uzaktan bildirme imkanı – RWS NO)
Antifriz fonksiyonu
Anticycling Alarmı
Tek Active System
fonksiyonu
Sönük
Dip-Switch Uyumsuzluk Alarmı
Master İletişimi
2 pompalı Gruplarda iletişim eksikliği alarmı
(Uzaktan bildirme imkanı – RWS NO)
Slave İletişimi
Beher pompa için 15 saati aşan kuru marş alarmı
2 pompalı Gruplar 4 saati aşan kuru marş alarmı
Led sabit yanık
Led flaşlı yanık
Işıklı ledin gerçekleştirdiği flaş sayısını belirtir.
Stop B.
H
4
t
6
3
6
Master
OFF
4
Slave
ON
Master
ON
Master
ON
Master ve Slave
OFF
DP ½
