ΕΛΛΗΝΙΚΑ
86

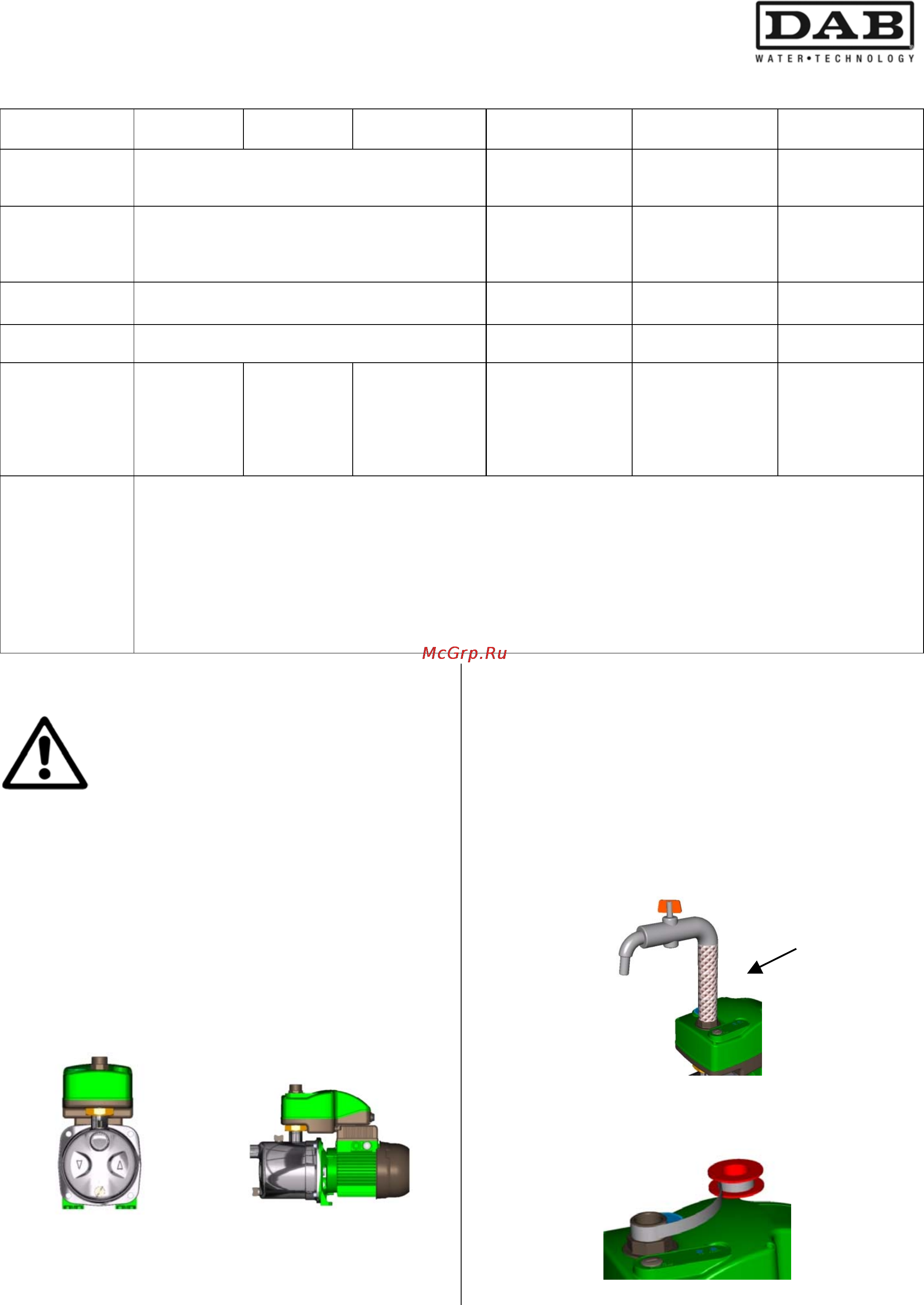

3.3 Περιγραφή ιδιοτήτων των μοντέλων
Μοντέλο
αντλιών
Active J Active JI Active JC Active E Active EI Active EC
Χαρακτηρι-
στικά
αυτόματης εκκίνησης φυγοκεντρική
φυγοκεντρική
αυτόματης
εκκίνησης
φυγοκεντρική
Εφαρμογές
με νερό από αρτεσιανό φρεάτιο ή υπόγεια
δεξαμενή
πίεση για οικιακή
χρήση
με νερό από
αρτεσιανό φρεάτιο
ή υπόγεια
δεξαμενή
πίεση για οικιακή
χρήση
Περιορισμοί
αναρρόφηση μέχρι 8 μέτρα
νερό χωρίς
διαλελυμένα αέρια
αναρρόφηση
μέχρι 8 μέτρα
νερό χωρίς
διαλελυμένα αέρια
Συνθήκες
εγκατάστασης
με βαλβίδα πυθμένα
κάτω από τη
στάθμη του νερού
με βαλβίδα
πυθμένα
κάτω από τη
στάθμη του νερού
Ιδιαίτερα
χαρακτηρι-
στικά
κατάλληλη
για άντληση
νερού
παρουσία
αέρα
ανοξείδωτη
κατάλληλη
για άντληση
νερού
παρουσία
αέρα
υδραυλική από
τεχνοπολυμερές
κατάλληλη για
άντληση νερού
παρουσία αέρα
αθόρυβη
αθόρυβη και
ανοξείδωτη,
κατάλληλη για
άντληση νερού
παρουσία αέρα
υδραυλική, από
τεχνοπολυμερές,
αθόρυβη
Πλεονεκτήματα
ως προς τα
παραδοσιακά
συστήματα
Μειωμένες εξωτερικές διαστάσεις.
Μεγαλύτερη υγιεινή.
Σταθερότητα πίεσης.
Ρυθμιζόμενη πίεση εκκίνησης.
Αυτόματες εκκινήσεις σε περίπτωση
συναγερμού.
Περιορισμένο πλήθος εκκινήσεων.
Εμπλοκή της αντλίας σε περίπτωση
έλλειψης νερού.
Ενσωματωμένη βαλβίδα αντεπιστροφής και
μανόμετρο.
Δυνατότητα αποκατάστασης συναγερμού από
απόσταση.
Προστασία από την υπερπίεση (η
αντλία σταματάει σε
πίεση μεγαλύτερη των 10 bar).
Προστασία anticycling.
Πρόληψη σχηματισμού πάγου μέσα στην αντλία, με
εξαναγκαστική κυκλική λειτουργία.
4. ΕΓΚΑΤΑΣΤΑΣΗ ΚΑΙ ΣΥΝΔΕΣΜΟΛΟΓΙΑ
4.1 Εγκατάσταση της αντλίας
Οι αντλίες μπορεί να περιέχουν μικρές
ποσότητες υπολειμματικού νερού που
προέρχεται από την δοκιμαστική
λειτουργία. Συνιστούμε να τις πλένετε με
καθαρό νερό, πριν ολοκληρώσετε την
εγκατάστασή τους.
Η ηλεκτροκίνητη αντλία πρέπει να εγκατασταθεί σε έναν
καλά αεριζόμενο χώρο, προστατευμένο από τις καιρικές
συνθήκες και με θερμοκρασία που δεν υπερβαίνει τους
40°C.
Μια στέρεα πρόσδεση της αντλίας στη βάση έδρασης
ευνοεί την απορρόφηση των ενδεχόμενων κραδασμών
που προκαλούνται από τη λειτουργία της αντλίας.
Να τοποθετείτε πάντα την αντλία σε μια βάση με το
στόμιο αναρρόφησης οριζόντιο και το στόμιο κατάθλιψης
κατακόρυφο.
Η αντλία πρέπει να εγκατασταθεί αποκλειστικά σε
οριζόντια θέση.
Οι μεταλλικοί σωλήνες δεν ππέπει να πιέζουν με το
βάρος τους τα στόμια της αντλίας, καταπονώντας τα
υπερβολικά, ώστε να μην προκληθούν παραμορφώσεις
και θραύσεις. Προσδέστε τους σωλήνες ξεχωριστά.
Ο σωλήνας αναρρόφησης πρέπει να είναι όσο το δυνατόν
πιο κοντός. Για βάθος αναρρόφησης μεγαλύτερο από 4
μέτρα ή με εκτεταμένα οριζόντια τμήματα, συνιστάται ένας
σωλήνας αναρρόφησης με διάμετρο μεγαλύτερη από τη
διάμετρο του στομίου αναρρόφησης της αντλίας.
Για να αποφύγετε το σχηματισμό κενών αέρα στο σωλήνα
αναρρόφησης, δώστε του μια
μικρή θετική κλίση προς την
αντλίας.
Προκειμένου να αποφεύγεται η μετάδοση κραδασμών στην
εγκατάσταση, συνιστάται η τοποθέτηση μετά την κατάθλιψη
του εύκαμπτου σωλήνα που θα βρείτε στη συσκευασία.
Σε περίπτωση που δεν είναι δυνατόν να κάνετε τη σύνδεση
χρησιμοποιώντας τον εύκαμπτο σωλήνα, χρησιμοποιήστε
αποκλειστικά μια ταινία τεφλόν.
