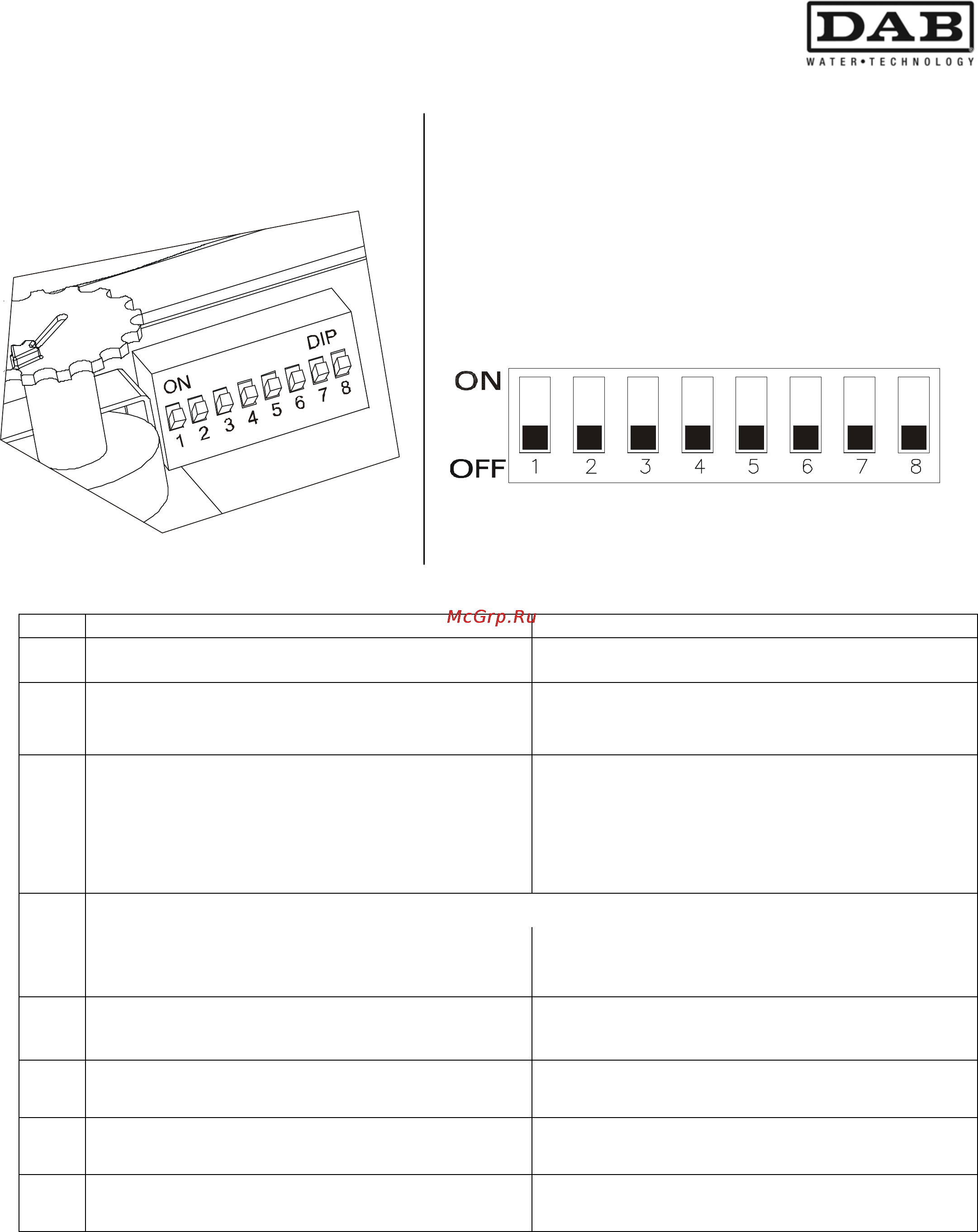

5.3 Dip-Switch за избор на функциите
Ном. Състояние на ON Състояние на OFF
1
Активна функция херметизиране
Активна функция херметизиране
2
Активна Функция RWS
(събиране на дъждовна вода)
Неактивна Функция RWS
(събиране на дъждовна вода)
3
Регулиране налягане Start:
- с функция реле за налягане и дебитомер:
от 3 до 4,5 bar
- с функция херметизиране: от 3,5 до 8 bar
Регулиране налягане Start:
- с функция реле за налягане и дебитомер:
от 1,5 до 3 bar
- с функция херметизиране: от 1,5 до 6 bar
Само за функция реле за налягане и дебитомер
4
Принудителен ход: 1 минута
Външен вход не самовъзстановяващ се
Принудителен ход: от 3 до 8 секунди.
Външен вход самовъзстановяващ се
5
Неактивна функция Anticycling.
Активна функция Anticycling.
6
Активиран външен вход.
Деактивиран външен вход
7
Забавяне действие външен вход: 5 секунди.
Забавяне действие външен вход: 1 секунда
8
- -
- -
