БЪЛГАРСКИ
137
137

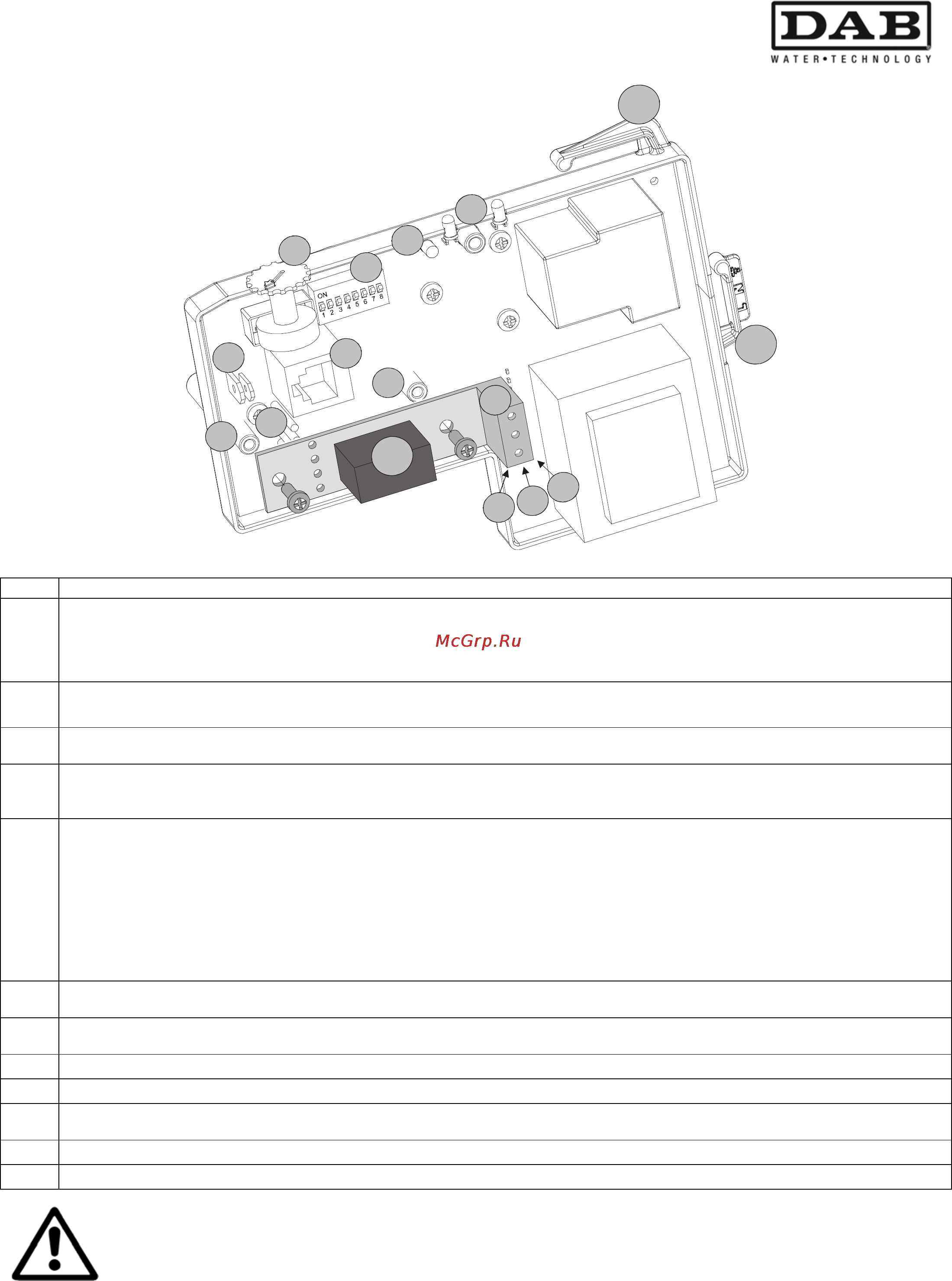

5.2 Вътрешно табло за регулиране
Отн.
Фукция
1
Тример за регулирането на налягането при Start.
За функцията за херметизиране при агрегати с 2 помпи:
- Тример за регулирането на налягането на Start при Главната помпа Master.
- Тример за регулирането на налягането на Stop при Второстепенната помпа Slave.
2
Dip Switch за избор на функциите.
При Агрегати с 2 помпи Dip Switch трябва да се регулират за същите функции.
3
Вътрешен зелен светодиод за сигнализиране на връзката между Главната Master помпа и
Второстепенната Slave помпа при Агрегати с 2 помпи
4
Зелен светодиод= СВЕТИ НЕПРЕКЪСНАТО при снабдяване на помпата без водна струя.
Зелен светодиод= СВЕТИ МИГАЙКИ при снабдяване на помпата с водна струя.
Червен светодиод= аларма (ALLARM)
5
Съединител Faston за свързване на външния изход за свързването или с дебитомер за минимално
налягане или с поплавък с минимално ниво.
Вним.!! При агрегати с 2 помпи, разположете паралелно двата външни входни отвора, спазвайки
размерите на съединителя faston!
Електрически качества:
Напрежение на електрическия ток: 5V – по-ниско от 1mA
За Функцията за Херметизиране и за Функцията Реле за налягане и дебитомер: NC
За Функцията RWS (събиране на дъждовна вода): NO
6
Контакт RJ (6 полюса) за серийно свързване 232 между Главната помпа Master и Второстепенната помпа
Slave при Агрегати с 2 помпи.
7
Електрическо свързване на спомагателно реле.
(реле дистанционна аларма за Active System или реле за захранване трипътен вентил за RWS).
8
Фиксираща механична опора за спомагателно реле.
9
Клема с 3 извода за свързване на опционално реле по избор.
10
Опционално реле по избор за функция RWS (събиране на дъждовна вода)
Обикновено. NO – NC
11
Свързване на електрическото захранване с платката.
12
Свързване на електрическото захранване с мотора на помпата.
При Агрегати с 2 помпи, СЛЕД КАТО ИЗКЛЮЧИТЕ НАПРЕЖЕНИЕТО ОТ МРЕЖАТА,
свържете доставения свързващ кабел с контакта RJ на съответните платки.
ВНИМАНИЕ! Кабелът е с главен вход Master и второстепенен вход Slave, точно
определени със съответната табелка за идентификация!
