MAGYAR
151
6. ÁRAMLÁSNYOMÁS SZABÁLYZÓ
FUNKCIÓ
NYOMÁSSZABÁLYOZÁSI FUNKCIÓ
RWS FUNKCIÓ (esővíz gyűjtés)
6.1 Dip-Switch beállítás
Áramlásnyomás szabályzó funkció:
Dip Switch 1 OFF állapoton
Nyomásszabályzási funkció:
Dip Switch 1 ON állapoton
RWS funkció: Dip Switch 2 ON állapoton
Az RWS funkcióhoz kapcsoljuk a 3
kimenetelű szelep opcionális relé
vezérlőjét az elektronikus kártyához.
(lásd 5.2 paragrafus – ref.10)
6.2 Különálló pumpa működése
2 pumpa csoportos működése
CSAK 2 PUMPA CSOPORTOS
MŰKÖDTETÉSE ESETÉN!!
A működtetés előtt, a kiszerelésben lévő vezetéket
kapcsoljuk össze a 2 pumpa sorozat
összeköttetésének RJ csatlakozásával, figyelmet
fordítva arra, hogy a vezetéknek van egy Fő
bemenete (fő pumpa) és egy Segéd bemenete
(másodlagos pumpa), amelyeket pontos adattábla
különböztet meg.
Figyelem! Az első beindításkor, az RJ csatlakozó
és a vezeték összekapcsolásától függően, be fog
állítódni, a pumpa csoportban melyik lesz a Fő
pumpa és melyik a Segéd!
Per le successive ripartenze si avrà comunque
una rotazione automatica tra pompa Master e
pompa Slave!
Miután megtörtént a pumpa vagy, csoport esetén, a
pumpák beindítása, illetve az ellátási vezeték
rácsatlakoztatása az áramra, ahogy a 4.3 paragrafus
előírja:

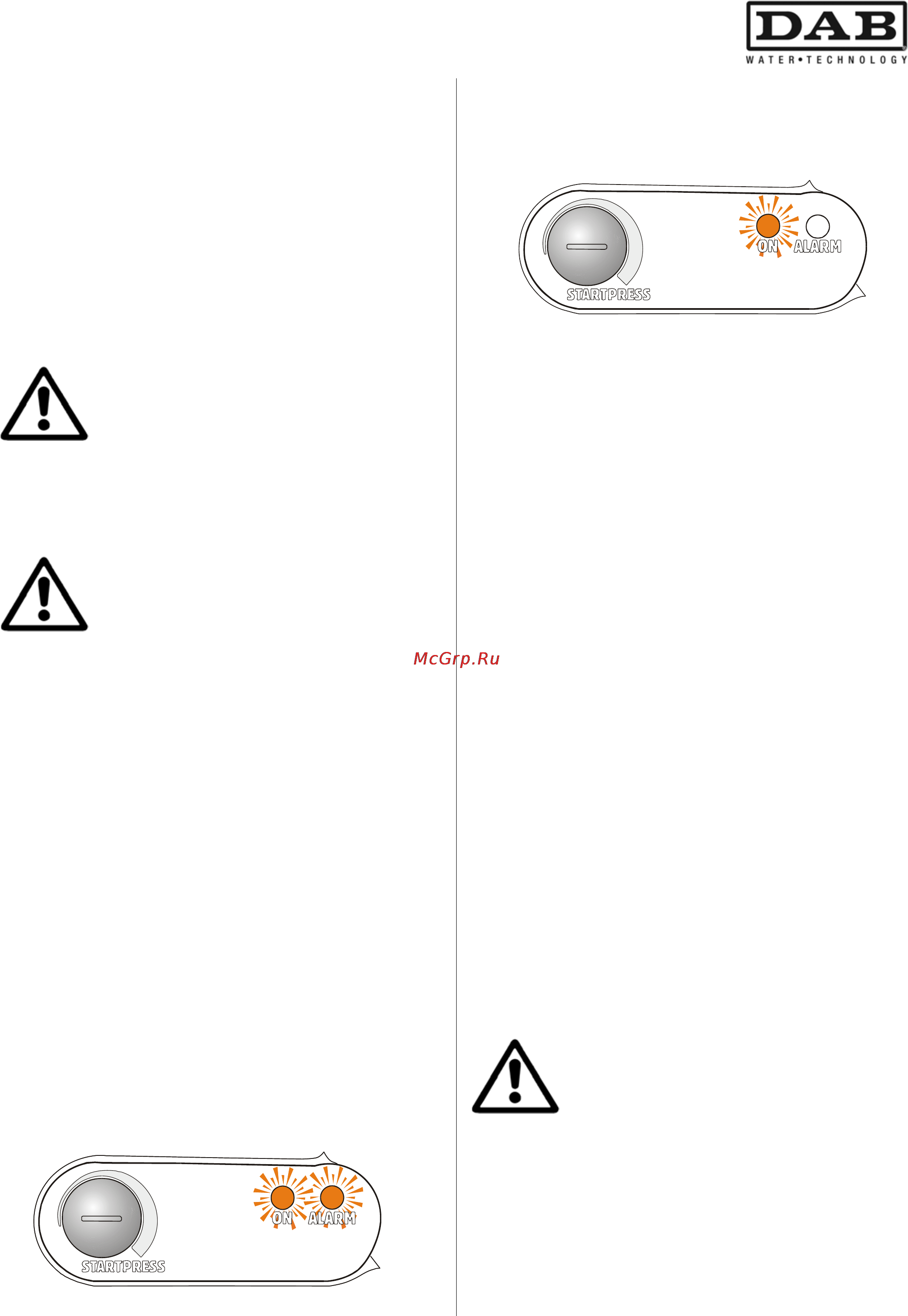

A minden pumpához tartozó elülső ellenőrző és
beállítási panel piros és zöld fénykijelzése
egyszerre gyullad ki.
A pumpa, vagy csoport esetén a pumpák,
automatikusan újra fognak indulni, víz áramlás
hiányában a zöld led-et folyamatosan égve tartva,
villogtatva ha van vízáramlás.
7. ÁRAMLÁSNYOMÁS SZABÁLYZÓ
FUNKCIÓ
RWS FUNKCIÓ (esővíz gyűjtés)
A Start és Stop nyomás beállítása
7.1 Dip-Switch beállítása:
Áramlásnyomás szabályzó funkció:
Dip Switch 1 OFF állapoton
RWS funkció: Dip Switch 2 ON állapoton
7.2 Dip-Switch beállítása:
A nyomási értékek kiválasztására
áramlásnyomás szabályzó funkción
Start nyomás 1,5-től 3 bar-ig:
Dip Switch 3 OFF állapoton
Start nyomás 3-tól 4,5 bar-ig:
Dip Switch 3 ON állapoton
Különálló pumpa beállítása
A Start nyomás a Trimmer szabályozásával állítható
be (lásd 5.2 paragrafus – ref.1), amely az elülső
ellenőrző panelen található, az Active System
fedőlapján.
2 pumpa csoportos beállítása
A Start nyomás a Trimmer szabályozásával állítható
be (lásd 5.2 paragrafus – ref.1), amely a minden
pumpához adott, elülső ellenőrző panelen található, az
Active System fedőlapján.
Figyelem! A SEGÉD pumpa Start
nyomása 0,5 bar nyomással nagyobb
lesz, mint a FŐ pumpán beállított Start
nyomás érték!
Ez akkor is így alakul, ha a Segéd
pumpa trimmer-jén beállított érték
alacsonyabb lenne, mint a Fő pumpán
beállított nyomási érték!
A pumpa, vagy csoport esetén, a pumpák, le fognak
állni, ha a berendezés nyomása meghaladná a beállított
Start nyomást, illetve ha a pumpa áramlási értéke nem
érné el a 2-3 liter/perc (ilyenkor, a zöld led folyamatosan
ég).
