FRANÇAIS
18

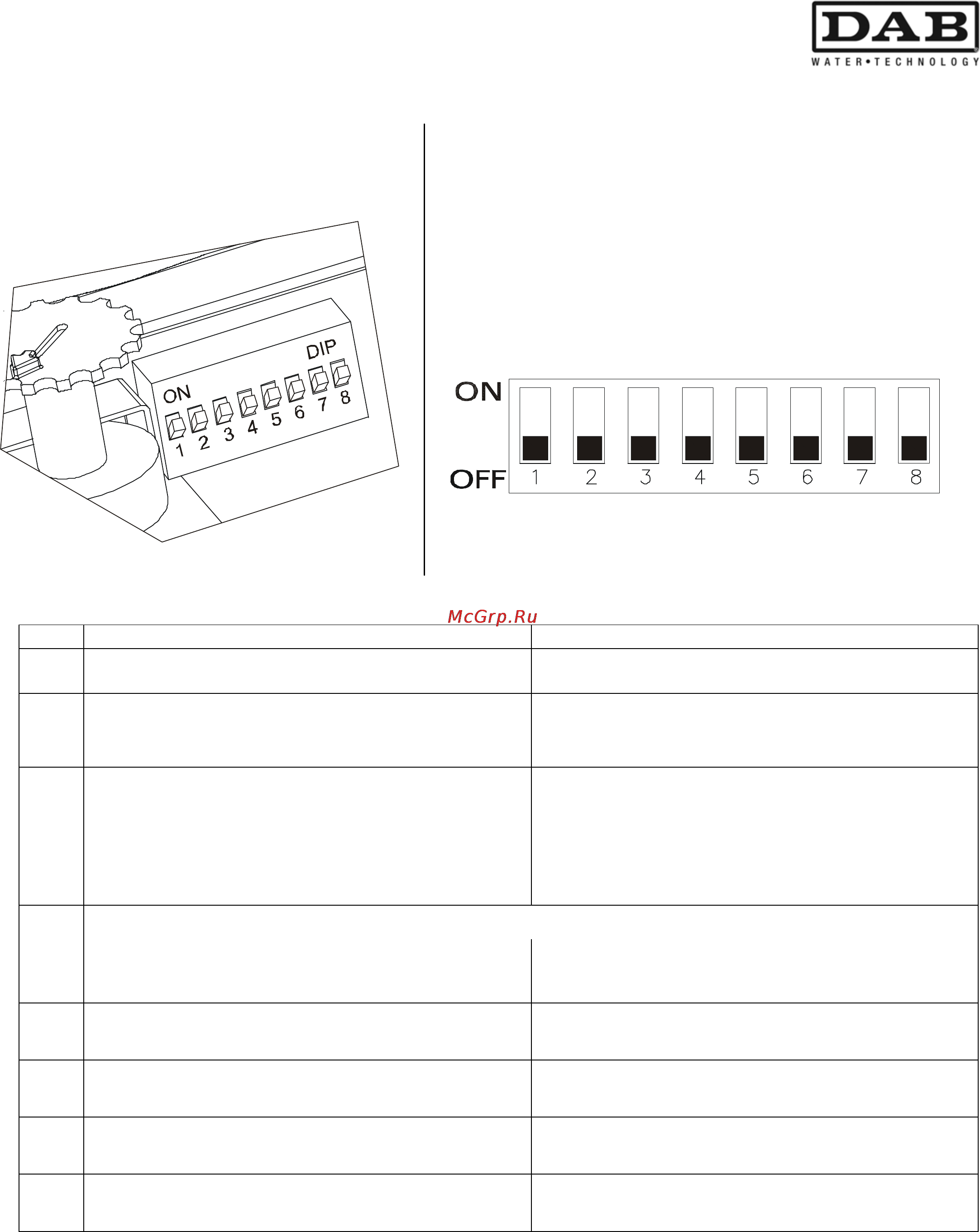

5.3 Dip-switchs de sélection fonctions
N° État sur ON État sur OFF
1
Fonction surpression active.
Fonction pressostat/régulateur de débit active.
2
Fonction RWS
(collecte des eaux de pluie) active.
Fonction RWS
(collecte des eaux de pluie) désactivée.
3
Réglage pression de Start :
- avec fonction pressostat/régulateur de débit :
de 3 à 4,5 bars
- avec fonction surpression : de 3,5 à 8 bars
Réglage pression de Start :
- avec fonction pressostat/régulateur de débit :
de 1,5 à 3 bars
- avec fonction surpression : de 1,5 à 6 bars
Uniquement pour fonction pressostat/régulateur de débit
4
Marche forcée : 1 minute
Entrée externe sans réarmement automatique
Marche forcée : de 3 à 8 secondes.
Entrée externe avec réarmement automatique
5
Fonction Anti-court-cycle désactivée.
Fonction Anti-court-cycle active.
6
Entrée externe active.
Entrée externe désactivée.
7
Retard intervention entrée externe : 5 secondes.
Retard intervention entrée externe : 1 seconde.
8
- -
- -
