FRANÇAIS
17

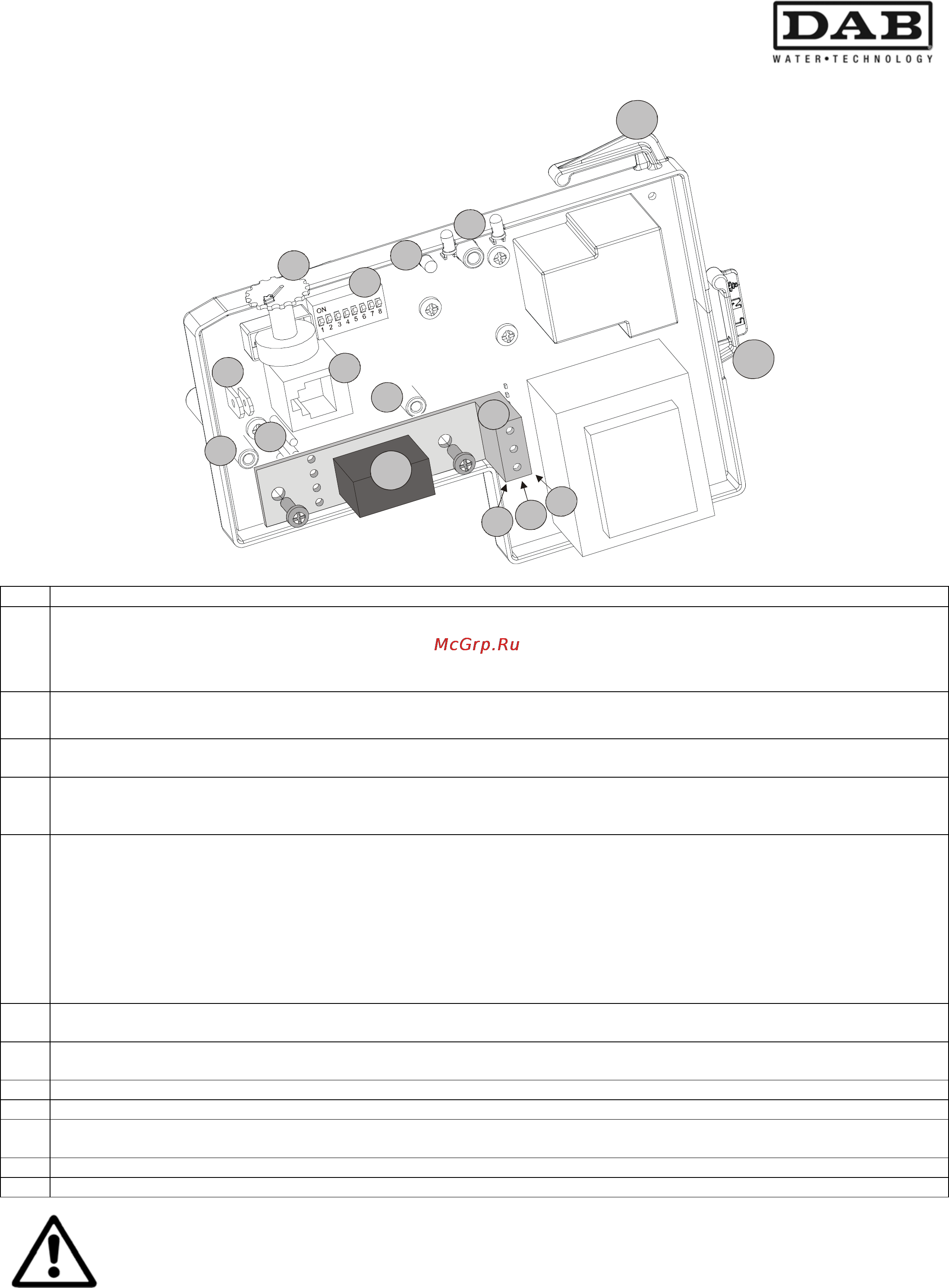

5.2 Panneau interne de réglage
Réf. Fonction
1
Trimmer de réglage de la pression de Start.
Pour la fonction de Surpression, en cas de Groupes à 2 pompes :
- Trimmer de réglage de la pression de Start dans la pompe Master.
- Trimmer de réglage de la pression de Stop dans la pompe Slave.
2
Dip-switchs de sélection fonctions.
En cas de Groupes à 2 pompes les dip-switchs doivent être réglés sur les mêmes fonctions.
3
Led verte interne de signalisation communication entre pompe Master et pompe Slave en cas de Groupes à 2
pompes
4
Led verte = ALLUMÉE FIXE avec pompe alimentée sans flux d’eau.
Led verte = ALLUMÉE CLIGNOTANTE avec pompe alimentée avec flux d’eau.
Led rouge = ALARME
5
Faston de connexion entrée externe pour raccordement d’un pressostat de pression minimum ou d’un flotteur
de niveau minimum.
Attention ! En cas de Groupes à 2 pompes, paralléliser les 2 entrées externes en respectant la
dimension des fastons !
Caractéristiques électriques :
Tension courant : 5 V – inférieure à 1 mA
Pour la Fonction de surpression et de pressostat/régulateur de débit : NF
Pour la Fonction RWS (collecte des eaux de pluie) : NO
6
Prise RJ (6 pôles) de communication série 232 entre pompe Master et pompe Slave en cas de Groupes à 2
pompes.
7
Connexion électrique pour relais auxiliaire.
(relais alarme à distance pour Active System ou relais d’alimentation vanne à 3 voies pour RWS).
8 Support de fixation mécanique pour relais auxiliaire.
9 Borne à 3 voies pour contact relais en option.
10
Relais en option pour fonction RWS (collecte des eaux de pluie)
Commun NO – NF.
11 Connexion alimentation électrique à la carte.
12 Connexion alimentation électrique au moteur de la pompe.
En cas de Groupes à 2 pompes, APRÈS AVOIR COUPÉ LA TENSION DE SECTEUR, connecter le
câble de connexion fourni à la prise RJ des cartes respectives.
ATTENTION ! Le câble présente une entrée Master et une entrée Slave bien définies avec
plaquette d’identification spécifique !
1
2
3
4
6
7
8
8
9
1
0
1
1
1
2
5
C
O
M
.
N
O
N
C
