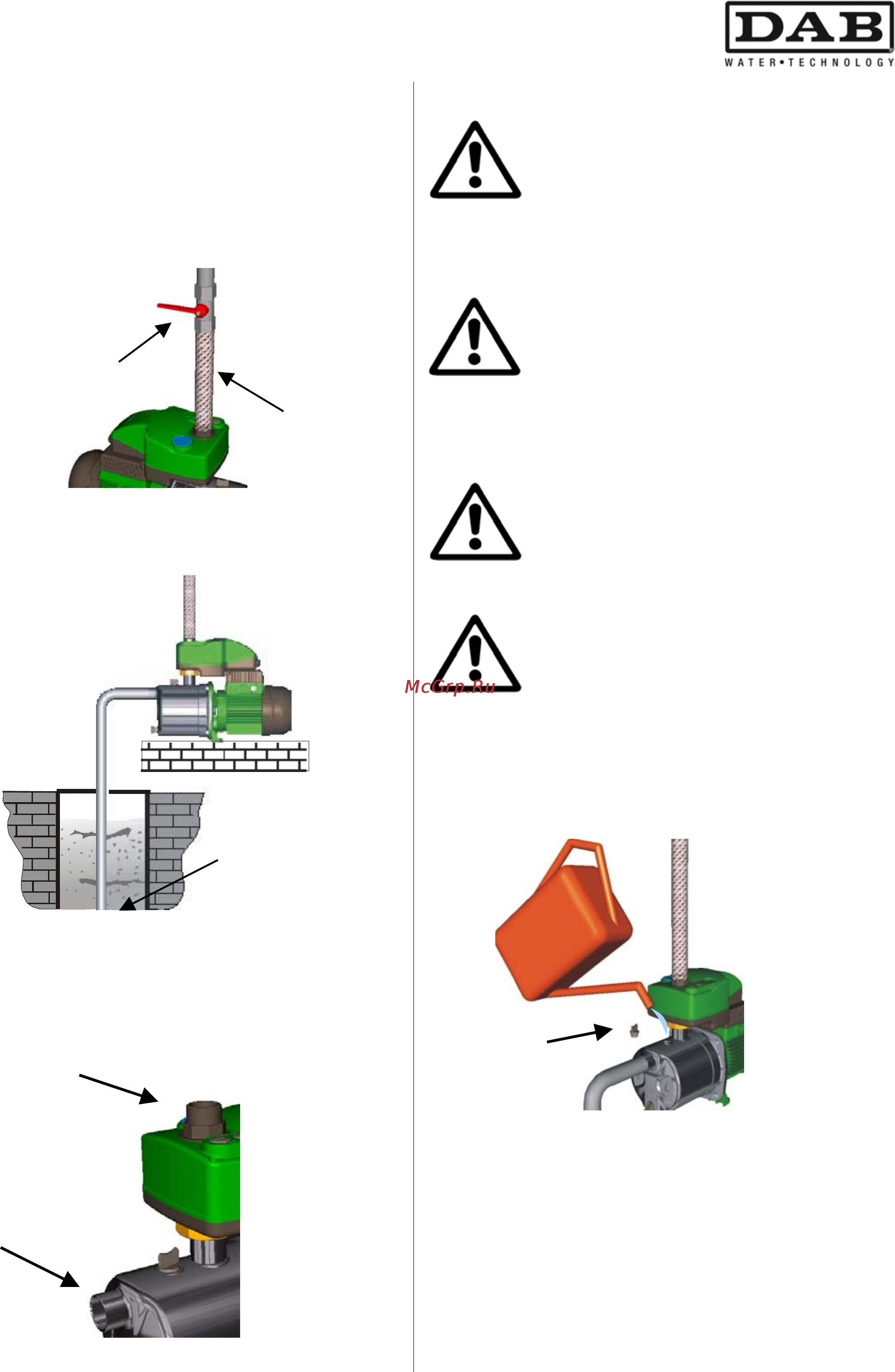

LIMBA ROMÂNĂ
123
Pentru eventuale operaţii de întreţinere se
recomandă:
Aşezarea unei supape de interceptare de-a
lungul tubulaturii, aproape de pompă,
Utilizaţi o porţiune de tub drept dupa gura de
respingere, pentru a ridica capacul sistemului
Active, în cazul vizitării.
În cazul aspiràrii din puţ este indispensabilă
instalarea unei supape de fund dotată cu filtru
.
Pompa este furnizată cu racorduri:
1” GAS pentru versiunile 50Hz
1” NPT pentru versiunile 60Hz (la cerere şi GAS)
În cazul utilizării unui racord şi în aspiraţie, acesta
trebuie să fie de tipul nedeformabil.
4.2 Legături electrice
ATENŢIUNE!!
RESPECTAŢI ÎNTOTDEAUNA
NORMELE NORMELE DE
SECURITATE!!
Instalarea electrică trebuie să fie efectuată de către
un electrician expert, autorizat, care să-şi asume
toată răspunderea.
SE RECOMANDĂ LEGĂTURA
CORECTĂ CORECTĂ ŞI SIGURĂ LA
PĂMÄNT A INSTALAŢIEI!!
Asiguraţi-vă ca tensiunea de reţea să corespundă
cu aceea de pe plăcuţa motorului.
Corecta tensiune şi frecvenţa de funcţionare sunt
indicate pe plăcuţa de date a pompei.
Nu efectuaţi niciodată vreo legătură în
grupul de borne dacă alimentarea elec-
trică nu a fost dezactivată de cel puţin
5 minute.
4.3 Pornirea
NU PORNIŢI POMPA FĂRĂ SĂ O FI
UMPLUT ÎN TOTALITATE CU LICHID.
Î
nainte de pornire controla
ţ
i ca pompa să fie umplută în
mod corect, avâng astfel grijă să o umpleţi în totalitate
cu apă curată, prin orificiul corespunzător, după ce a
ţ
i
îndepărtat capacul de încărcare, situat pe corpul
pompei. Capacul de încărcare va trebui apoi să fie
înşurubat cu multă atenţie.
Racordaţi cablul de alimentare la reţeaua electrică.
4.4 Pornirea pompei după o perioadă lungă de
inactivitate
Cu o şurubelni
ţ
ă, prin orificiul central situat pe
apărătoarea ventilatorului, este posibilă deblocarea
rotorului dacă pompă a rămas oprită pentru o perioadă
mai îndelungată.
Dacă pompa a fost desfundată trebuie să fie umplută
cu lichid înainte de pornire.
Supapa de fund
H
2
0
