EESTI
158

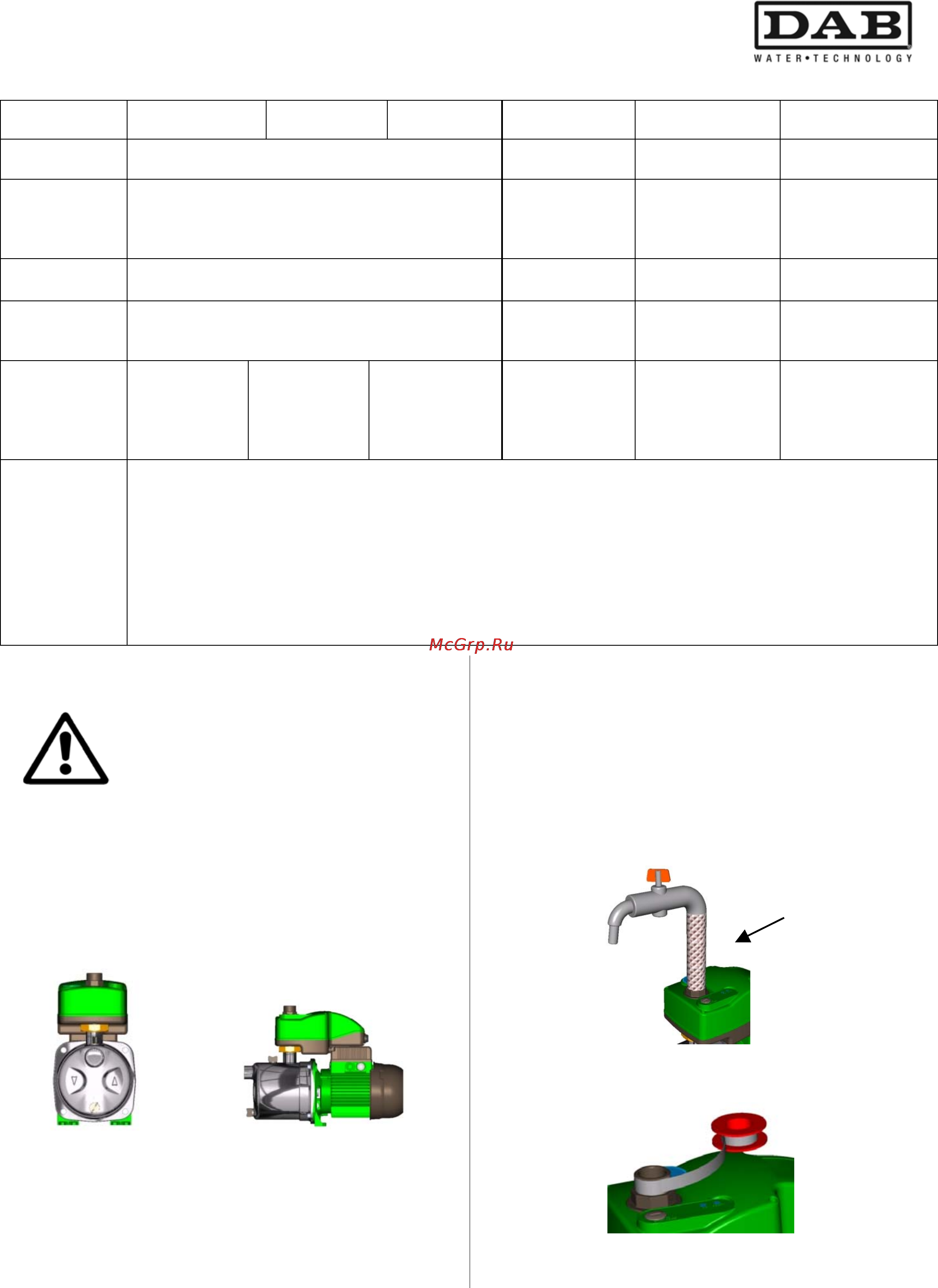

3.3 Mudelite kirjeldus
Pumba mudel Active J Active JI Active JC Active E Active EI Active EC
Omadused
isetäituv
tsentrifugaalne
tsentrifugaalne,
isetäituv
tsentrifugaalne
Kasutamine
arteesiakaevu või
süvendbasseini vee pumpamiseks
survestamine
koduses
kasutuses
arteesiakaevu või
süvendbasseini
vee
pumpamiseks
survestamine
koduses kasutuses
Piirangud
imemissügavus kuni 8 m
lahustunud
gaasideta vesi
imemissügavus
kuni 8 m
lahustunud
gaasideta vesi
Paigaldamise
tingimused
põhjaventiiliga
veeallikast
madalamale
asetatav
põhjaventiiliga
veeallikast
madalamale
asetatav
Eritunnused
sobib õhku
sisaldava vee
pumpamiseks
roostevaba,
sobib õhku
sisaldava vee
pumpamiseks
tehnopolümeeri
st hüdraulika,
sobib õhku
sisaldava vee
pumpamiseks
vaikne
vaikne ja
roostevaba,
sobib õhku
sisaldava vee
pumpamiseks
tehnopolümeerist
hüdraulika, vaikne
Eelised
tavasüsteemi
de ees
vähendatud koormus
hügieenilisem
rõhu stabiilsus
reguleeritav algrõhk
automaatkäivitus hoiatusmärguannete
korral
käivituste arvu piirang
pumba töö peatumine vee puudumise
korral
sisseehitatud tagasivooluklapp ja rõhumõõtur
võimalus kõrvaldada hoiatusmärguandeid distantsilt
ülerõhu kaitse (pump peatub juhul, kui rõhk on
suurem kui 10 bar)
Anticycling kaitse
Tsüklilised sunnitud töökäigud, mis aitavad
ennetada pumba sisemusse jää moodustumist
4. PAIGALDAMINE JA ÜHENDAMINE
4.1 Pumba paigaldamine
Pumpades võib olla testidest jäänud
jääkvett. Me soovitame neid enne
lõplikku paigaldamist pesta kergelt
puhta veega.
Elektripumba peab paigaldama hästiventileeritud,
halbade ilmastikuolude eest kaitstud kohta, kus
ümbritseva keskkonna temperatuur ei ületa 40 °C.
Pumba kindel kinnitus ja toestus soodustab pumba
töötamisel tekkinud võimaliku vibratsiooni neeldumist.
Paigaldage pump aluspinnale alati nii, et imiava jääks
horisontaalsuuda ning väljalaskeava vertikaalsuunda.
Pumpa tohib paigaldada ainult horisontaalasendisse.
Deformeerumise ning purunemise vältimiseks
hoiduge olukorrast, kus metalltorustik rõhub oma
kaaluga pumba avadele, lisades neile liigselt kaalu.
Võimaluse korral kasutage torustiku jaoks eraldi
kinnitust.
Imitorustik peab olema võimalikult lühike. Suurema kui
4 meetri suuruse imisügavuse või pikema
horisontaalsuunalise imemise korral on soovitav
kasutada elektripumba imiavast suurema diameetriga
imitoru.
Õhutühimike tekke vältimiseks imitorus asetage imitoru
elektripumba suunaliselt kergesse kaldesse.
Vibratsiooni ülekandumise vältimiseks seadmele on
soovitatav kasutada väljalaskeavast alates painduvat
voolikut, mis on pakendis kaasas.
Juhul, kui ühenduseks ei ole võimalik kasutada
painduvat voolikut, kasutage teflonteipi.
