TÜRKÇE
99

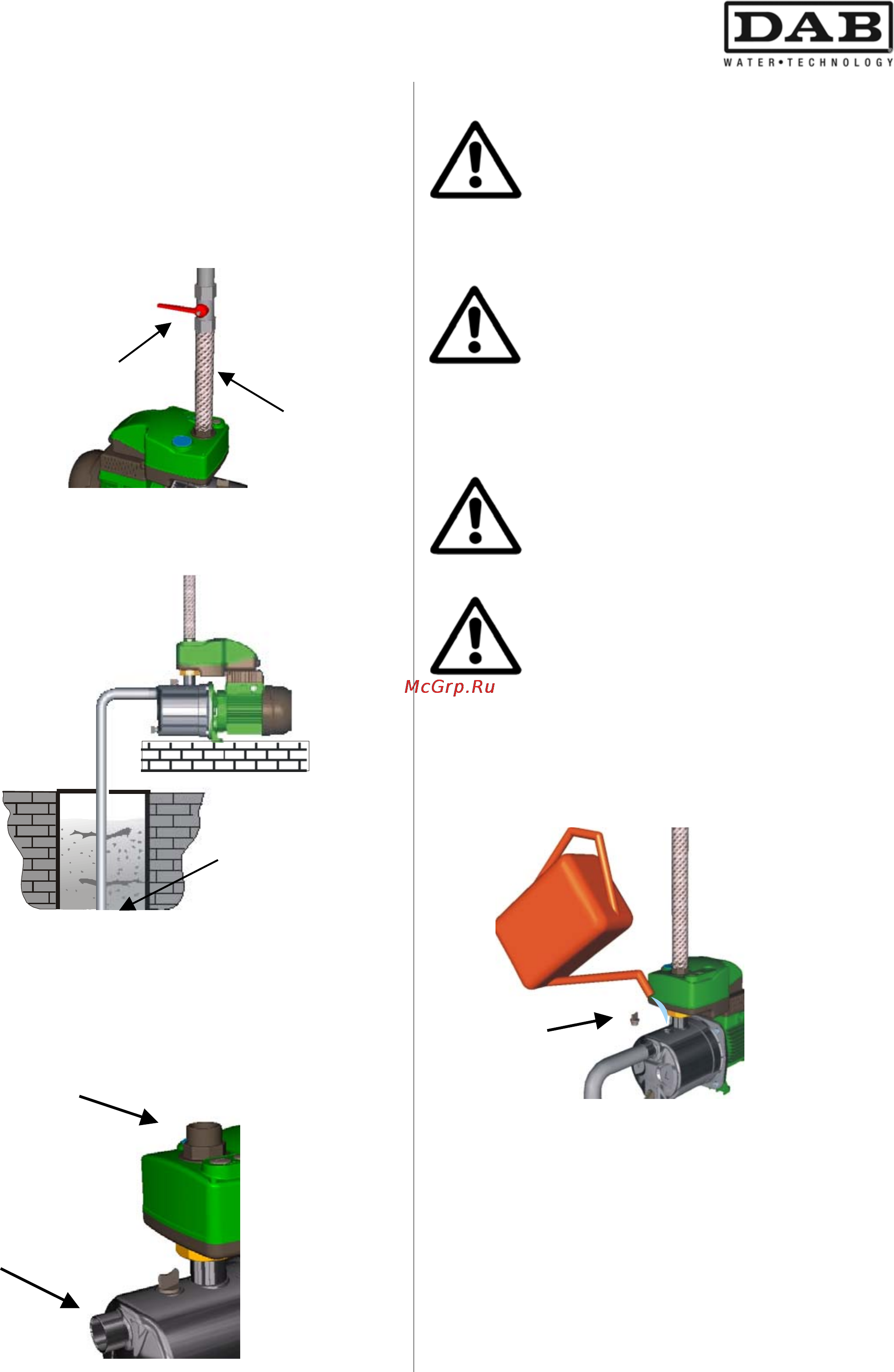

Olası bakım işlemleri için şunlar tavsiye
edilmektedir:
pompa yakınına, boru hattı boyunca bir
kapatma valfı yerleştiriniz,
beslemeden sonra, teftiş durumunda Active
sisteminin kapağını kaldırmak için, düz bir boru
kesiti kullanınız.
Kuyudan emme halinde, filtre ile donatılmış bir
dip valfının kurulması elzemdir
.
Pompa aşağıda belirtilen rakorlar ile ikmal edilir:
50Hz versiyonları için 1” GAS
60Hz versiyonları için 1” NPT (talep üzerine GAS da
ikmal edilir)
Emmede de bir rakor kullanılması halinde, bu rakor
deforme olmayan tipten olmalıdır.
4.2 Elektrik bağlantıları
DİKKAT!!
DAİMA GÜVENLİK KURALLARINA
RİAYET EDİNİZ!!
Elektrik bağlantısı uzman ve yetkili bir elektrikçi
tarafından gerçekleştirilmeli ve tüm sorumluluk
kendisi tarafından üstlenilmelidir.
TESİSİN TOPRAKLAMASININ DOĞRU
VE EMİN ŞEKİLDE YAPILMASI
TAVSİYE EDİLİR!!
Şebeke geriliminin motor levhasında belirtilen
gerilime uygun olduğundan emin olunuz.
Çalışma doğru gerilim ve frekansı, pompa verileri
levhası üzerinde belirtilmiştir.
Elektrik beslemesi en az 5 dakika önce
devreden çıkarılmamış ise, terminal
kutusunda kesinlikle herhangi bir
bağlantı gerçekleştirmeyiniz.
4.3 Başlatma
TAMAMEN SIVI İLE DOLDURMADAN
POMPAYI HAREKETE GEÇİRMEYİNİZ.
Harekete geçirmeden önce, pompanın uygun şekilde
havasızlaştırılmış olduğunu kontrol ediniz, pompa
gövdesi üzerine yerleştirilmiş doldurma tıpasını
çıkardıktan sonra, özel delik aracılığı ile temiz su ile
tamamen doldurulmasını sağlayınız. Daha sonra
doldurma tıpasının özenle sıkıştırılması gerekir.
Besleme kablosunu elektrik şebekesine bağlayınız.
4.4 Uzun süre faaliyet dışı kaldıktan sonra
pompanın çalışmaya alınması
Bir tornavida yardımıyla, fan kapağı üzerinde bulunan
merkezi delik aracılığı ile, pompa uzun süre faaliyet dışı
kalmış ise rotorun debloke edilmesi mümkündür.
Pompa arıtılmış ise, harekete geçirilmeden önce sıvı ile
doldurulması gerekir.
Dip valfı
H
2
0
