БЪЛГАРСКИ
141
141

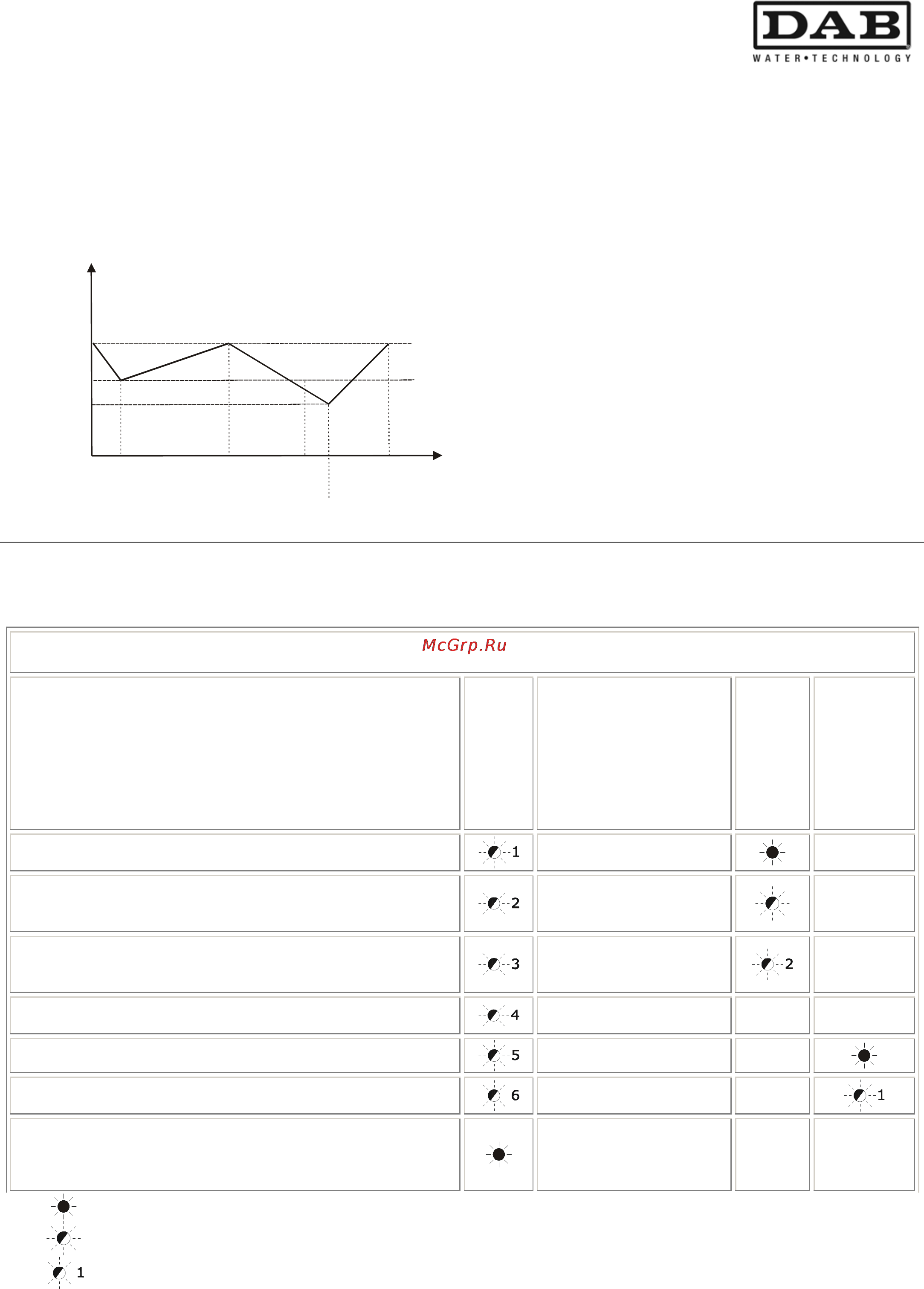

Например, ако налягането на Start е 4 bar,
налягането на Stop е 6 bar и стойността на DP е 2
bar, Спомагателната помпа Slave ще се задейства,
когато налягането постигне стойността 3 bar:
(P.Stop 6bar – P.Start 4bar)= DP 2bar
(DP 2bar : 2) = DP ½ 1bar
Налягане на Start помпа Slave =
(P.Start 4bar – DP ½ 1bar) = 3 bar
Налягане на Start помпа Master = 4 bar
Налягане на Stop помпа Master и Slave = 6 bar
(+ 50% от стойността на налягането на Start)
DP 1/2 = 1 bar
Налягане на Start помпа Slave = 3 bar
10. ЗАЩИТИ И АЛАРМИ
Защитите и алармите се сигнализират на фронталното командно табло за регулиране и управление,
разположено върху капака на всяка отделна помпа чрез светването на съответните светлинни светодиоди и
дистанционно, чрез опционално реле само при функцията Реле за налягане и дебитомер и Херметизиране
Обща таблица аларми и сигнализации
ФРОНТАЛНО ТАБЛО ЗА РЕГУЛИРАНЕ И
КОНТРОЛ
Име на алармата
ЧЕРВЕН
СВЕТОДИОД
аномалия
Име на
сигнализацията
ЗЕЛЕН
СВЕТОДИОД
ВЪТРЕШЕН
ЗЕЛЕН
СВЕТОДИОД
Агрегат с 2 помпи
Аларма Свръхнапрежение
Платка захранвана без
водна струя.
Аларма външен Вход
(възможност за сигнализиране дистанционно – NO
RWS)
Платка снабдявана с
водна струя.
Аларма работа «на сухо»
(възможност за сигнализиране дистанционно – NO
RWS)
Функция против
замръзване
Аларма Anticycling
Функция
Active System отделна
изключен
Аларма Непоследователност Dip-Switch
Връзка Master
Аларма Липсваща Връзка в Агрегатите с 2 помпи
(възможност за сигнализиране дистанционно – NO RWS)
Връзка Slave
Аларма работа «на сухо» над 15 –те часа за всяка отделна
помпа
Аларма работа «на сухо» над 4 –те часа за Агрегатите с 2
помпи
Непрекъснато светещ светодиод
Светещ мигащ светодиод
Указва броя на светванията, извършвани от светлиния светодиод.
P. S t o p
P. S t a r t
H
4
t
6
3
6
Master
OFF
4
Slave
ON
Master
ON
Master
ON
Master Slave
OFF
и
DP ½
