EESTI
163
6. SURVEKONTROLLI FUNKTSIOON
SURVEFUKTSIOON
RWS-FUNKTSIOON (vihmavee kogumine)
6.1 Dip-Switch reguleerimine
Survekontrolli funktsioon: Dip Switch 1 - OFF
Survefunktsioon : Dip Switch 1 - ON
RWS-funktsioon: Dip Switch 2 - ON
RWS-funktsiooni jaoks paigaldage
elektrikaarti kolmesuunalise ventiili
valikuline seadistusrelee.
(Vaata peatükk 5.2 – nr.10.)
6.2 Ühe pumba töö
Gruppide (al. 2st pumbast) töö
AINULT JUHUL, KUI TEGEMIST ON
GRUPPIDEGA (AL. 2st PUMBAST)!!
Enne käivitamist ühendage varustuses olev toitejuhe
2 pumba seeriasuhtlus RJ pistikusse nii, et juhe
oleks ühendatud Master (peapump) sisendisse ja
Slave sisendisse (kõrvalpump), mis on vastavate
siltidega tähistatud.
Pange tähele! Esimesel käivitamisel määratakse
sõltuvalt juhtme ühendamisest RJ pistikusse
kindlaks, millised on grupi Master ja Slave
pumbad.
Edasiste käivituste korral on Master ja Slave
pumpade vahel siiski automaatne rotatsioon!
Pärast pumba või gruppide korral pumpade käivitamist
ning pärast toitejuhtme elektrivõrku ühendamist, nagu
selgitatud lõigus 4.3:

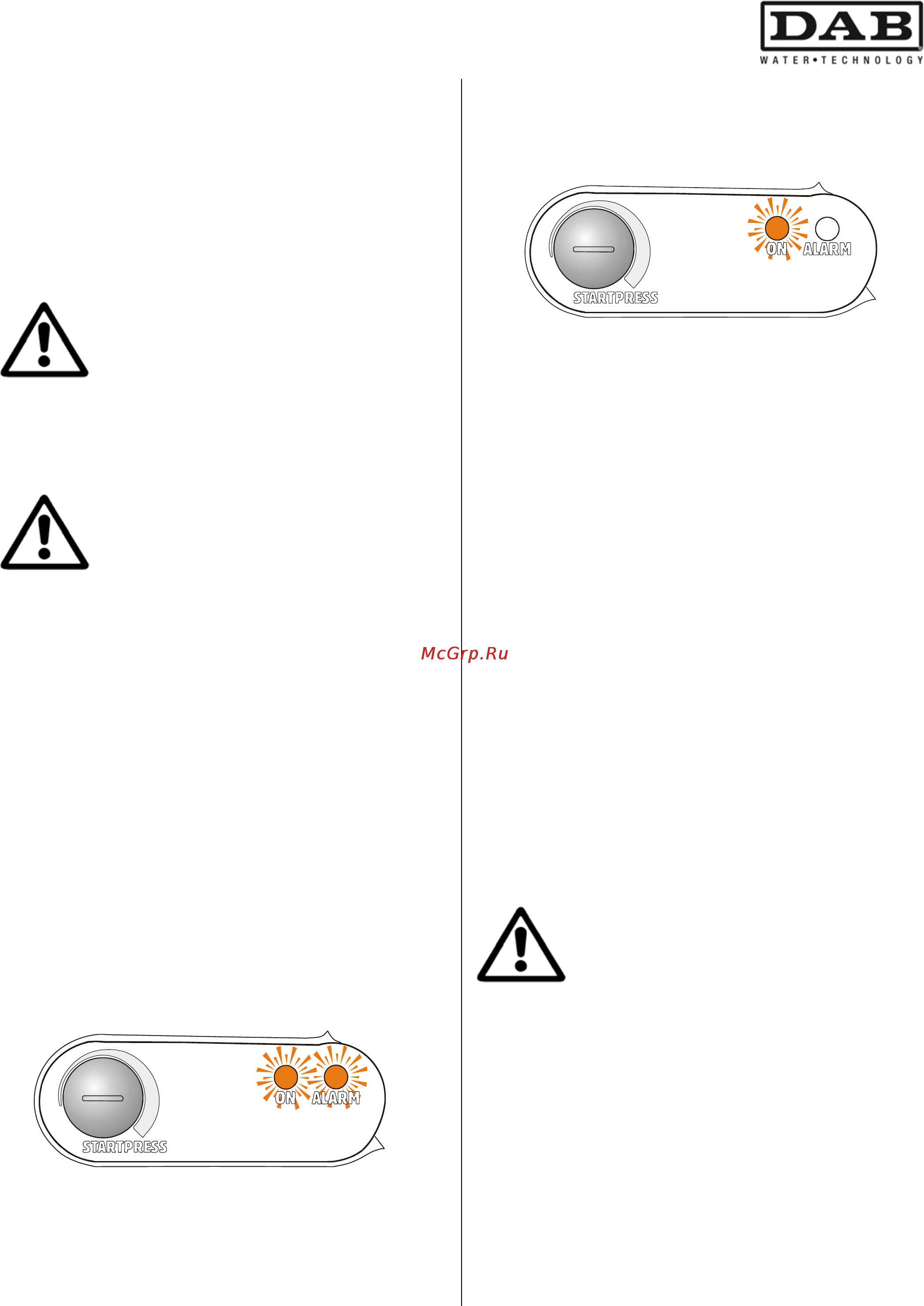

iga pumba kontrollimise ja reguleerimise paneelil
süttivad üheaegselt punane ja roheline
indikaatortuli
Pump (gruppide korral pumbad) käivitub
automaatselt ning veesurve puudumisel jääb põlema
roheline LED-tuli; veesurve korral jääb eeltoodud tuli
vilkuma.
7. SURVEKONTROLLI FUNKTSIOON
RWS-FUNKTSIOON (vihmavee kogumine)
Start ja Stop rõhu reguleerimine
7.1 Dip-Switch reguleerimine
Survekontrolli funktsioon: Dip Switch 1 - OFF
RWS-funktsioon: Dip Switch 2 - ON
7.2 Dip-Switch reguleerimine:
rõhu määramiseks survekontrolli funktsiooni
korral
Start rõhk 1,5 kuni 3 bar: Dip Switch 3 - OFF
Start rõhk 3 kuni 4,5 bar: Dip Switch 3 - ON
Ühe pumba reguleerimine
Start rõhku reguleeritakse reguleerimisseadme (vaata
peatükk 5.2, number 1) abil, mis asub kontrollpaneeli
Active System kaanel.
Gruppide (al. 2 pumbast) reguleerimine
Start rõhku reguleeritakse reguleerimisseadme (vaata
peatükk 5.2, number 1) abil, mis asub iga pumba
kontrollpaneeli Active System kaanel.
Pange tähele! SLAVE pumba Start rõhk
on alati 0,5 bar suurem kui MASTER
pumbal seatud Start rõhk.
See kehtib isegi siis, kui Slave pumba
reguleerimisseadmel on määratud Master
pumba rõhust väiksem rõhk!
Pumba (gruppide korral pumpade) töö seiskub, kui rõhk
seadmes ületab seatud Start rõhu ja kui pumbas oleva
vee vool on väiksem kui 2 - 3 liitrit minutis (roheline LED-
tuli jääb põlema).
