NEDERLANDS
57
Als de startdruk bijvoorbeeld 4 bar is, de stopdruk 6
bar en de DP-waarde 2 bar, zal de Slave-pomp starten
wanneer de druk een waarde van 3 bar bereikt:
(Stopdr. 6bar – Startdr. 4bar)= DP 2bar
(DP 2bar : 2) = DP ½ 1bar
Startdruk Slave-pomp =
(Startdr. 4bar – DP ½ 1bar) = 3 bar
Startdruk Master-pomp = 4 bar
Stopdruk Master- en Slave-pomp = 6 bar
(+ 50% van de startdrukwaarde)
DP 1/2 = 1 bar
Startdruk Slave-pomp = 3 bar

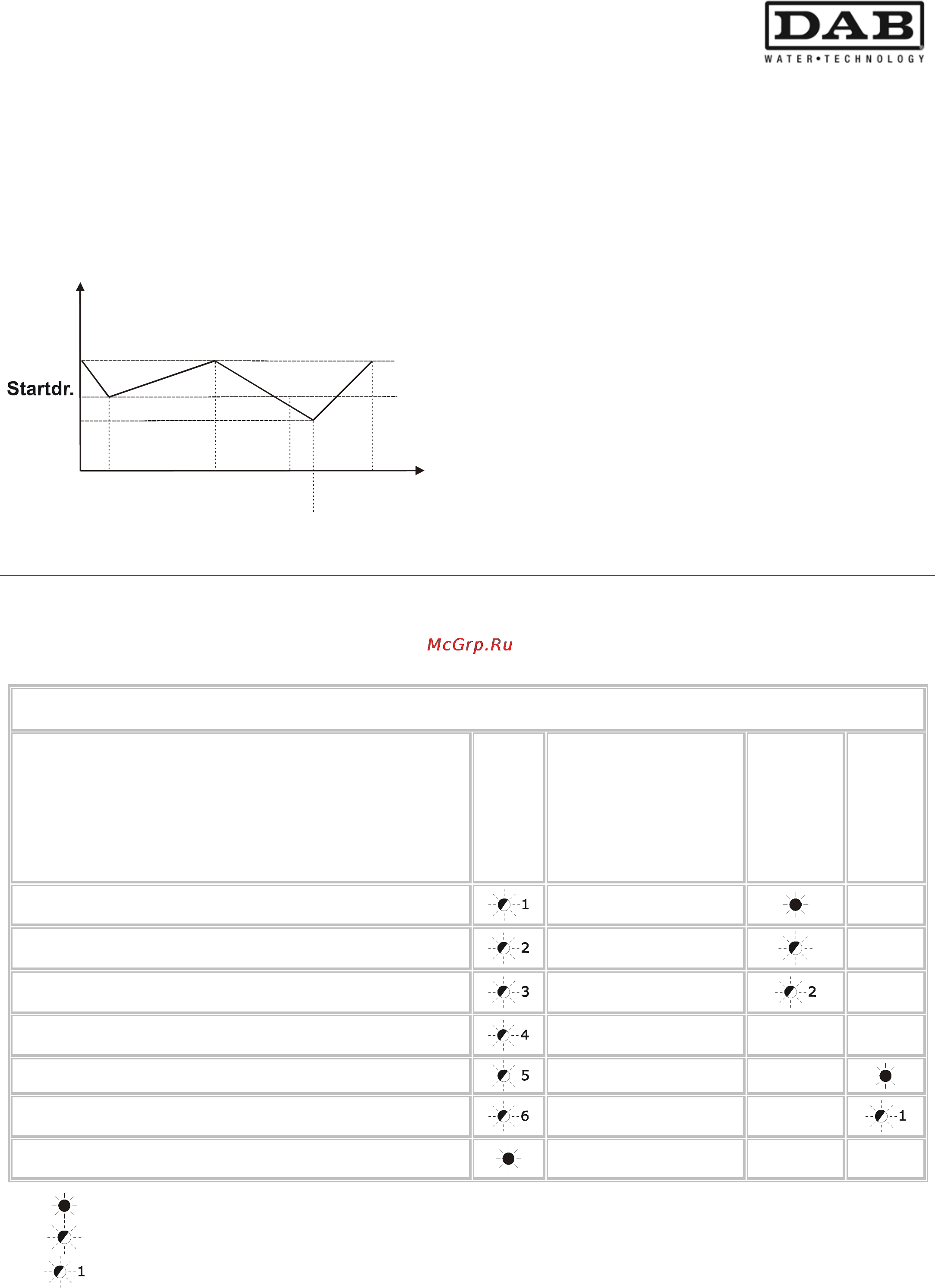

10. BEVEILIGINGEN EN ALARMEN
De beveiligingen en alarmen worden gesignaleerd op het frontale controle- en regelpaneel op het deksel van elke
pomp afzonderlijk doordat de betreffende leds gaan branden, en op afstand door middel van het optionele relais
(alleen in de druk-/stromingregelingsfunctie en de drukopbouwfunctie).
Algemene alarmen- en signaleringentabel
FRONTAAL CONTROLE- EN REGELPANEEL
Naam alarm
RODE LED
storing
Naam signalering
GROENE LED
GROENE
INTERNE LED
Groepen met 2
pompen
Alarm Overdruk
Kaart gevoed
zonder stroming
Alarm Externe ingang
(mogelijkheid signalering op afstand – NO RWS)
Kaart gevoed
met stroming
Alarm drooglopen
(mogelijkheid signalering op afstand – NO RWS)
Vorstbeveiliging-functie
Alarm Anticycling
Functie
Enkel Active System
uit
Alarm Incoherentie dip-switches
Communicatie Master
Alarm Geen communicatie in groepen met 2 pompen
(mogelijkheid signalering op afstand – NO RWS)
Communicatie Slave
Alarm Drooglopen meer dan 15 uur voor enkele pomp
Alarm Drooglopen meer dan 4 uur voor groepen met 2 pompen
Led brandt vast
Led knippert
Geeft het aantal knipperingen van de led aan.
Stopdr.
H
4
t
6
3
6
Master
OFF
4
Slave
ON
Master
ON
Master
ON
Master en Slave
OFF
DP ½
