БЪЛГАРСКИ
135
135

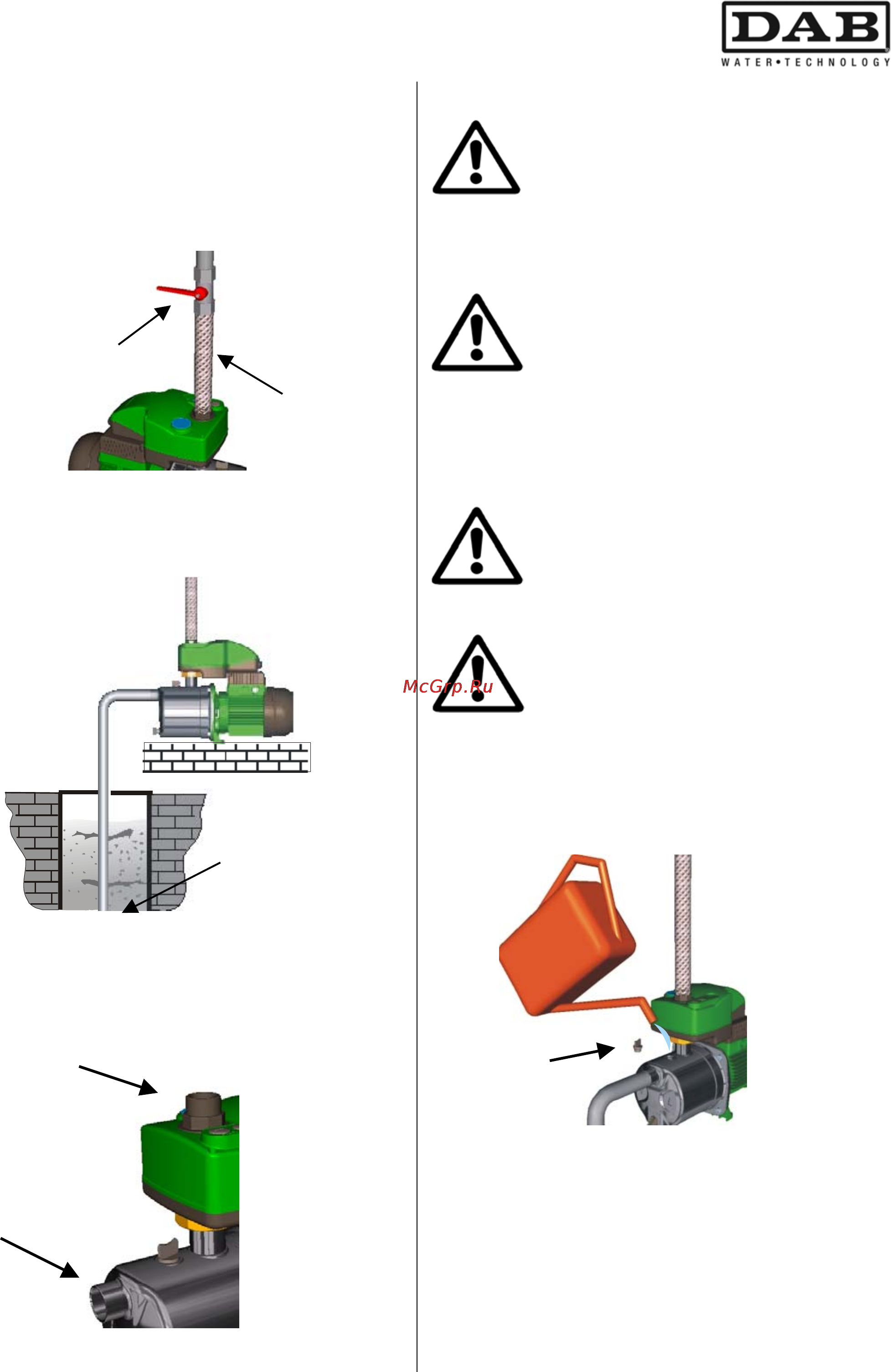

За евентуалните операции по обслужването се
препоръчва:
да се постави спирателен клапан по дължината
на тръбата, близо до помпата
Използвайте част от права тръба, след
нагнетяването, за да повдигате капака на
системата Active, при инспекция.
При засмукване от кладенец се препоръчва
монтирането на засмукващ вентил в основата,
оборудвана
с филтър.
Помпата се доставя със съединителни тръби:
1” GAS за вариантите 50 Hz.
1” NPT за вариантите 60 Hz (по поръчка и GAS).
Ако се използва съединителна тръба при засмукването,
тя трябва да е недеформируема.
4.2 Електрически връзки
ВНИМАНИЕ!!
СПАЗВАЙТЕ РЕДОВНО НОРМИТЕ ЗА
НОСТ!! БЕЗОПАСНОСТ!!
Свързването с електрическата мрежа трябва да се
извършва от опитен електротехник, упълномощен
и който да поеме съответната отговорност
цялостно.
ПРЕПОРЪЧВА СЕ ПРАВИЛНОТО
И БЕЗОПАСНОТО ЗАЗЕМЯВАНЕ
НА ИНСТАЛАЦИЯТА!!
Уверете се, че напрежението в мрежата отговаря
на напрежението върху табелката на мотора
.
Правилното напрежение и честотата на
функциониране са указани на табелката с данните
на помпата.
Не извършвайте никога свързване с
клемната кутия, ако електрическото
захранване не е било деактивирано поне
5 минути преди това.
4.3 Включване
НЕ ЗАДЕЙСТВАЙТЕ БЕЗ ДА
СТЕ Я НАПЪЛНИЛИ ИЗЦЯЛО ЧНОСТ.
С ТЕЧНОСТ.
Преди включването, проверете дали помпата
самозасмуква редовно, като се погрижите тя да се
напълни изцяло, с чиста вода, през специалния отвор,
след като сте свалили пробката за пълнене, върху
корпуса на помпата. След това пробката за пълнене
трябва да се завинти отново внимателно.
Свържете захранващия кабел с електрическата
мрежа.
4.4 Включване на помпата след дълго прекъсване
С отверка, чрез централния отвор върху капака на
импелера, е възможно да се отблокира ротора ако
помпата е била дълго време спряна.
Ако помпата е била изчистена, тя трябва да се
напълни с течност преди да се задейства.
Дънен клапан
H
2
0
