РУССКИЙ
113

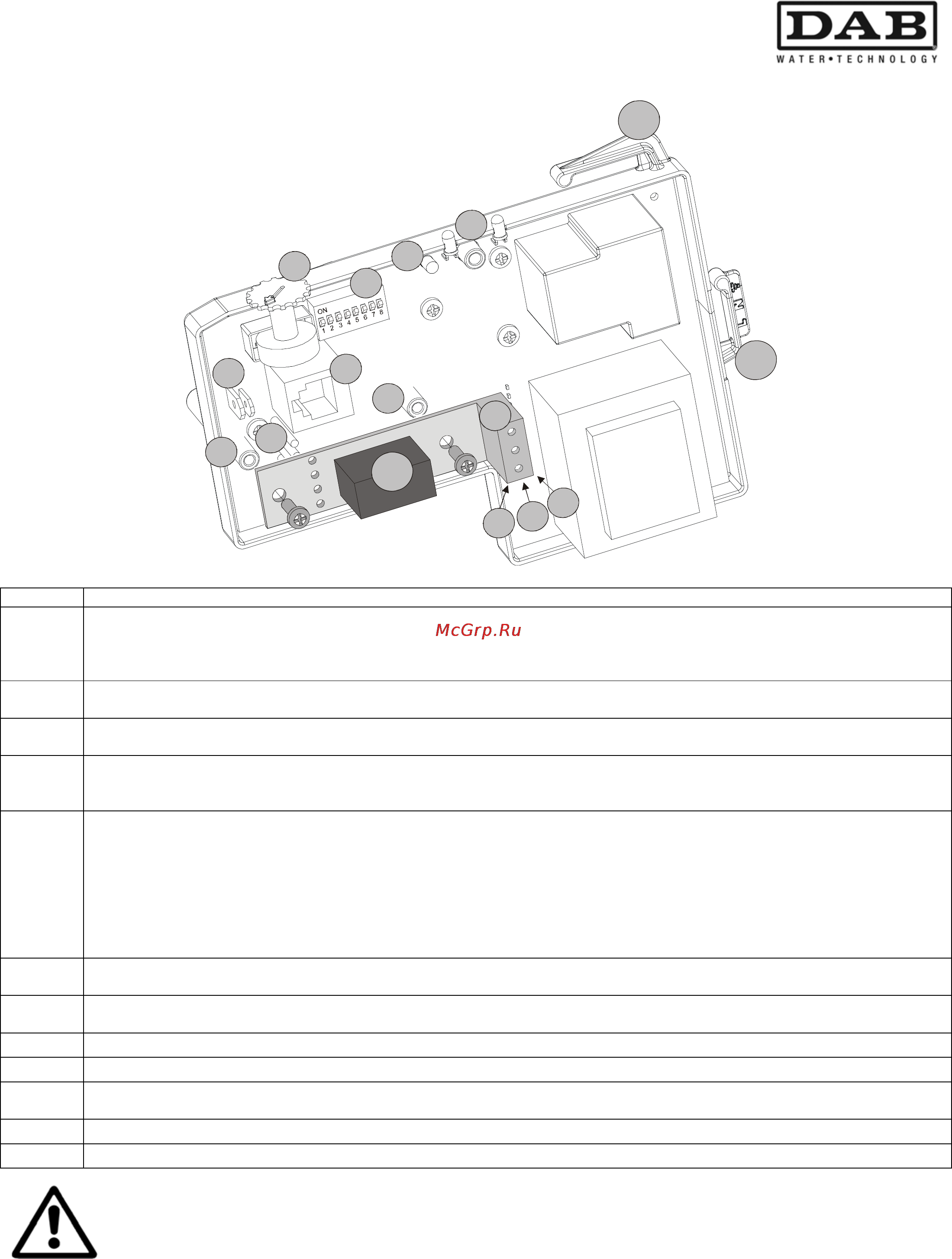

5.2 Внутренняя консоль настройки
Ссылка Функция
1
Переключатель регуляции давления Пуска.
В режиме Герметизация для Групп с 2 насосами:
- Переключатель регуляции давления Пуска в Главном насосе.
- Переключатель регуляции давления Остановки в Резервном насосе.
2
Микропереключатели функций.
В группах с 2 насосами микропереключатели должны быть настроены на одни и те же функции.
3
Внутренний зеленый СИД показывает связь между Главным и Резервным насосами для Групп с 2
насосами
4
Зеленый СИД = ГОРИТ СТАБИЛЬНО при запитанном насосе без расхода воды.
Зеленый СИД = МИГАЕТ при запитанном насосе с расходом воды.
Красный СИД = СИГНАЛИЗАЦИЯ
5
Соединительный хомут внешнего ввода для подсоединения реле минимального давления или
поплавка минимального уровня.
Внимание! В Группах с 2 насосами сделать 2 внешних ввода параллельными, соблюдая
размеры хомутов!
Электрические характеристики:
Напряжение электропитания: 5 В – меньше1мА
В режимах Герметизация и Датчик расхода/давления: НЗ
В режиме RWS (сбор дождевой воды): НР
6
Разъем RJ (6-полюсный) последовательной связи 232 между Главным и Резервным насосами для
Групп с 2 насосами.
7
Электрическое соединение вспомогательного реле.
(реле дистанционной сигнализации Active System или реле питания 3-хходового клапана для RWS).
8
Опора механического крепления вспомогательного реле.
9
3-хштырьковый контакт для подключения дополнительного реле.
10
Дополнительное реле для RWS (сбор дождевой воды):
Общий НР – НЗ.
11
Подключение электропитания платы.
12
Подключение электропитания двигателя насоса.
В Группах с 2 насосами, ОТКЛЮЧИВ НАПРЯЖЕНИЕ, подсоединить прилагающийся
соединительный провод к разъему RJ соответствующих плат.
ВНИМАНИЕ! На проводе имеется Главный и Резервный разъемы, четко помеченные
соответствующей этикеткой!
1
2
3
4
6
7
8
8
9
1
0
1
1
1
2
5
C
O
M
.
N
O
N
C
