РУССКИЙ
120
Порядок замены электронной платы
Нижеописанные операции по замене электронной платы должны выполняться
только опытным и квалифицированным персоналом:
Понизить давление в системе (рекомендуется перекрыть кран подачи, заранее
установленный на напорном трубопроводе рядом с насосом).
Отсоединить электрические выводы от платы.

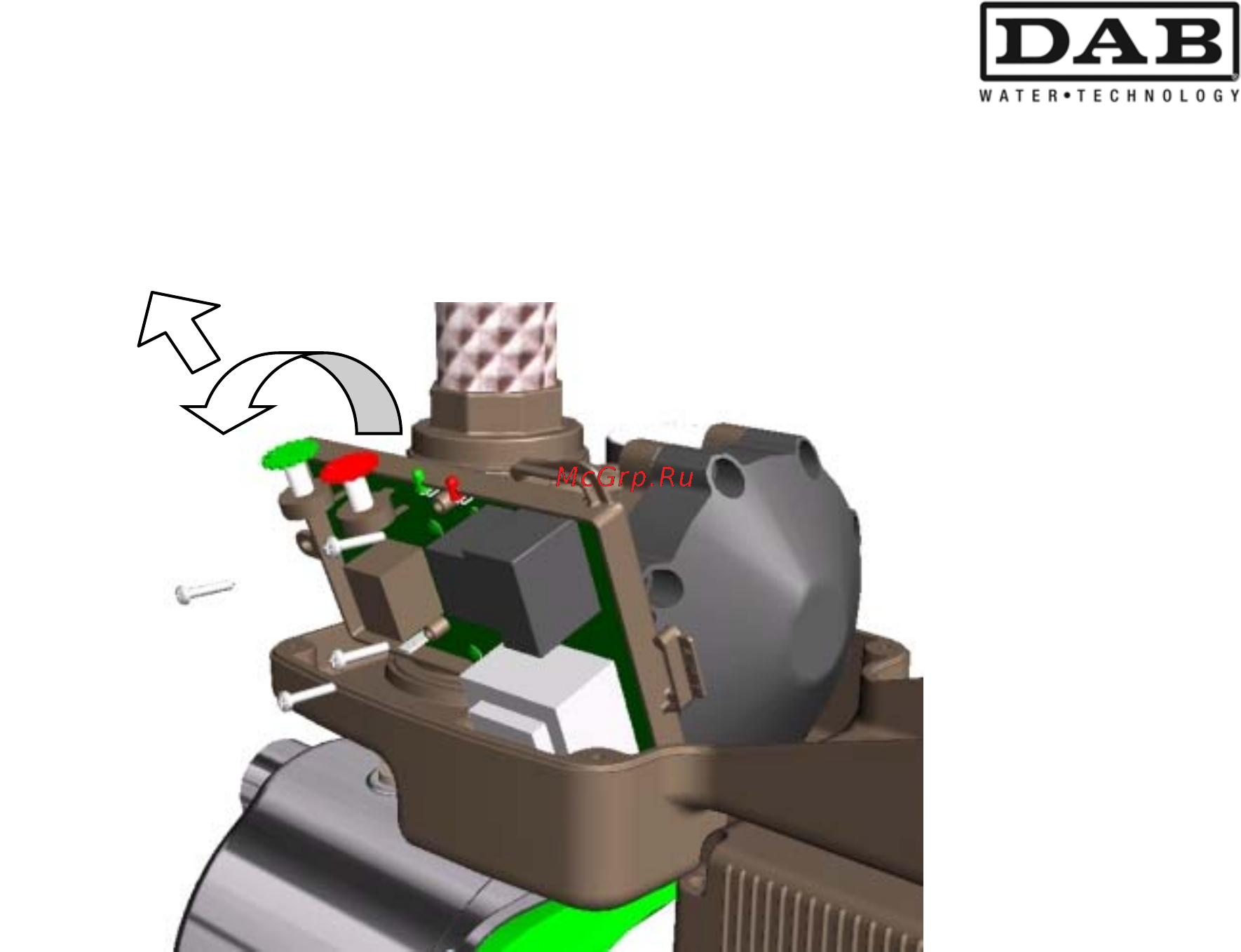

Отвинтить 4 винта платы, прижав плату.
Повернуть плату наружу.
Потянуть вверх, удерживая плату в повернутом положении.
Обращайте внимание на манжетные уплотнения датчика давления!!!
(
д
атчик
д
авления: т
ру
бка
,
сое
д
иняю
щ
ая плат
у
с ги
др
авлическим ко
р
п
у
сом
)
