LIMBA ROMÂNĂ
125

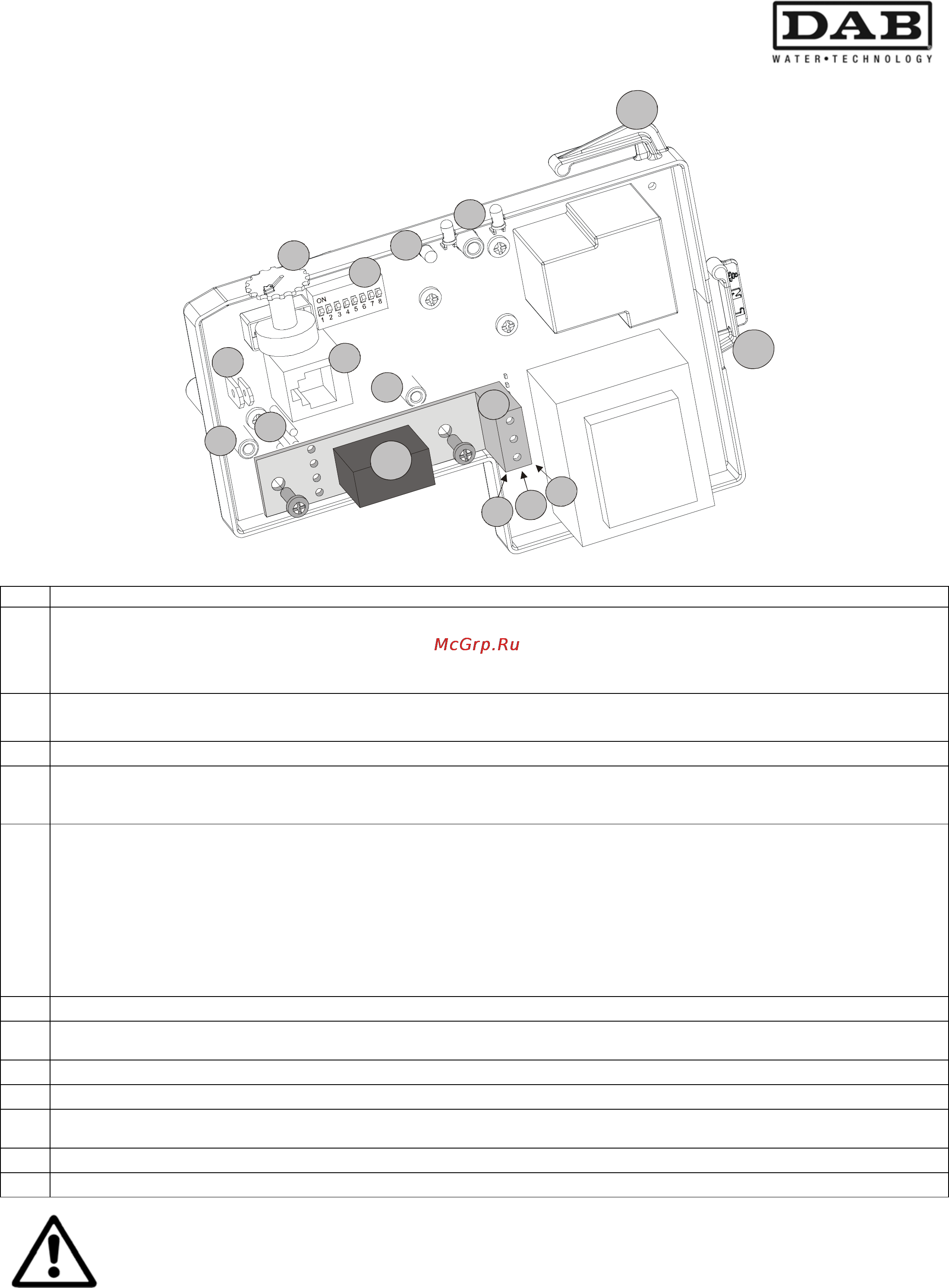

5.2 Panou intern de reglare
Ref. Funcţiune
1
Trimmer de reglare a presiunii de Start.
Pentru funcţiunea de Presurizare, în caz de Grupuri cu 2 pompe:
- Trimmer de reglare a presiunii de Start în pompa Master.
- Trimmer de reglare a presiunii de Stop în pompa Slave.
2
Dip-Switch de selectare funcţiuni.
În caz de Grupuri cu 2 pompe Dip Switch-urile trebuie să fie reglate pe aceleaşi funcţiuni.
3
Led verde intern de semnalare comunicare între pompa Master şi pompa Slave în caz de Grupuri cu 2 pompe
4
Led verde = APRINS FIX cu pompa alimentată fără flux de apă.
Led verde = APRINS INTERMITENT cu pompa alimentată cu flux de apă.
Led roşu = ALLARM
5
Faston de conexiune intrare externă pentru legătura sau a unui presostat de presiune minimă sau a unui
plutitor de nivel minim.
Atenție!! În caz de Grupuri cu 2 pompe, puneţi în paralel cele 2 intrări externe respectând dimensiunea
faston!
Caracteristici electrice:
Tensiune curentă: 5V – inferior la 1mA
Petru Funcţiunea de Presurizare şi de Presofluxostat : NC
Pentru Funcţiunea RWS (adunarea apei de ploaie): NO
6
Priza RJ (6 poli) de comunicare serială 232 între pompa Master şi pompa Slave în caz de Grupuri cu 2 pompe.
7
Conexiune electrică pentru releu auxiliar.
(releu alarmă la distanţă pentru Active System sau releu de alimentare valva 3 iesiri pentru RWS).
8
Suport de fixare mecanică pentru releu auxiliar.
9
Borna 3 iesiri pentru contact releu optional.
10
Releu optional pentru funcţiunea RWS (adunarea apei de ploaie):
Comun NO – NC.
11
Conexiune alimentare electrică la placa electronică.
12
Conexiune alimentare electrică la motorul pompei.
În caz de Grupuri cu 2 pompe, DUPĂ CE AŢI TĂIAT TENSIUNEA DE REŢEA, legaţi cablul de
conexiune în dotare cu priza RJ a respectivelor schede.
ATENŢIE! Cablul prezintă o intrare Master şi o intrare Slave bine definite cu
plăcuţa respectivă de identificare!
1
2
3
4
6
7
8
8
9
1
0
1
1
1
2
5
C
O
M
.
N
O
N
C
